Gewindebolzen anschweißen
Mit dem MULTISPOT MI-100control können Gewindebolzen der Ø 4, 5, 6 mm angeschweißt werden.
Verwenden Sie bitte die passenden Kontaktstücke (SB 4 für Ø 4 mm / SB 5 für Ø 5 mm / SB 6 für Ø
6 mm)!
1. Passendes Kontaktstück SB (Abb. 99) in die
Schweißpistole einsetzen.
2. Gewindebolzen bis zum Anschlag in das Kontaktstück
stecken.
3. Am Bedienteil „Bolzenschweißen" und Blechdicke
wählen.
4. Bei 4 mm Ø Bolzen Stromleistung (POWER) um 1 Stufe
verringern.
5. Bei 6 mm Ø Bolzen Stromleistung (POWER) um 1 Stufe
erhöhen.
6. Gewindebolzen mit der Schweißpistole an der
Schweißstelle positionieren und leicht andrücken.
7. Auslösetaster der Pistole drücken und bis zum Ende des
Schweißprogramms halten.
Gewindebolzen ohne Anschlag können ebenfalls angeschweißt werden.
Als Anschlag dient eine Mutter. Das Schweißende soll ca. 1 – 2 mm aus der Mutter herausragen.
Schweißvorgang sonst wie oben beschrieben.
Widerstandsschweißgerät MULTISPOT MI-100control

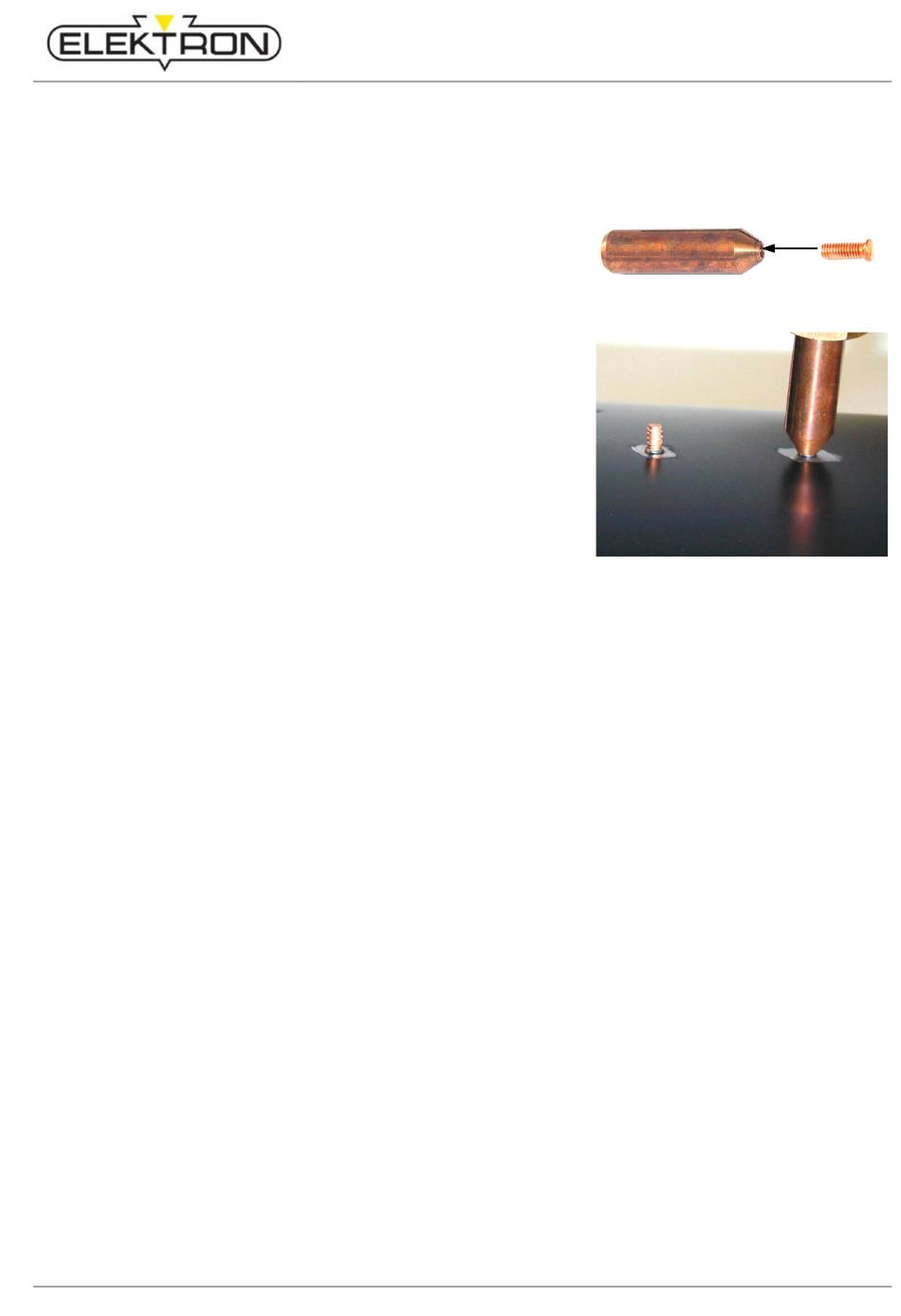

Abb. 99: Kontaktstück SB, Gewindestifte
