Gewindebolzen Anschweißen - Elektron MULTISPOT MI-100 Betriebsanleitung

Widerstandsschweißgerät MULTISPOT MI-100
Betrieb
6.5.6 Gewindebolzen anschweißen
Mit dem MULTISPOT MI-100 können Gewindebolzen der Ø 4, 5, 6 mm angeschweißt werden. Ver-
wenden Sie bitte die passenden Kontaktstücke (SB 4 für Ø 4 mm / SB 5 für Ø 5 mm / SB 6 für
Ø 6 mm)!
1. Passendes Kontaktstück (
Schweißpistole einsetzen.
2. Gewindebolzen bis zum Anschlag in das
Kontaktstück stecken.
3. Am Bedienteil „Bolzenschweißen" und
Blechdicke wählen.
4. Bei 4 mm Ø Bolzen Stromleistung (PO-
WER) um 1 Stufe verringern.
5. Bei 6 mm Ø Bolzen Stromleistung (PO-
WER) um 1 Stufe erhöhen.
6. Gewindebolzen mit der Schweißpistole
an der Schweißstelle positionieren und
leicht
andrücken.
7. Auslöseknopf der Pistole drücken und bis
zum Ende des Schweißprogramms hal-
ten.
Gewindebolzen ohne Anschlag können ebenfalls angeschweißt werden.
Als Anschlag dient eine Mutter. Das Schweißende soll ca. 1 – 2 mm aus der Mutter herausragen.
Schweißvorgang sonst wie oben beschrieben.
40
) in die

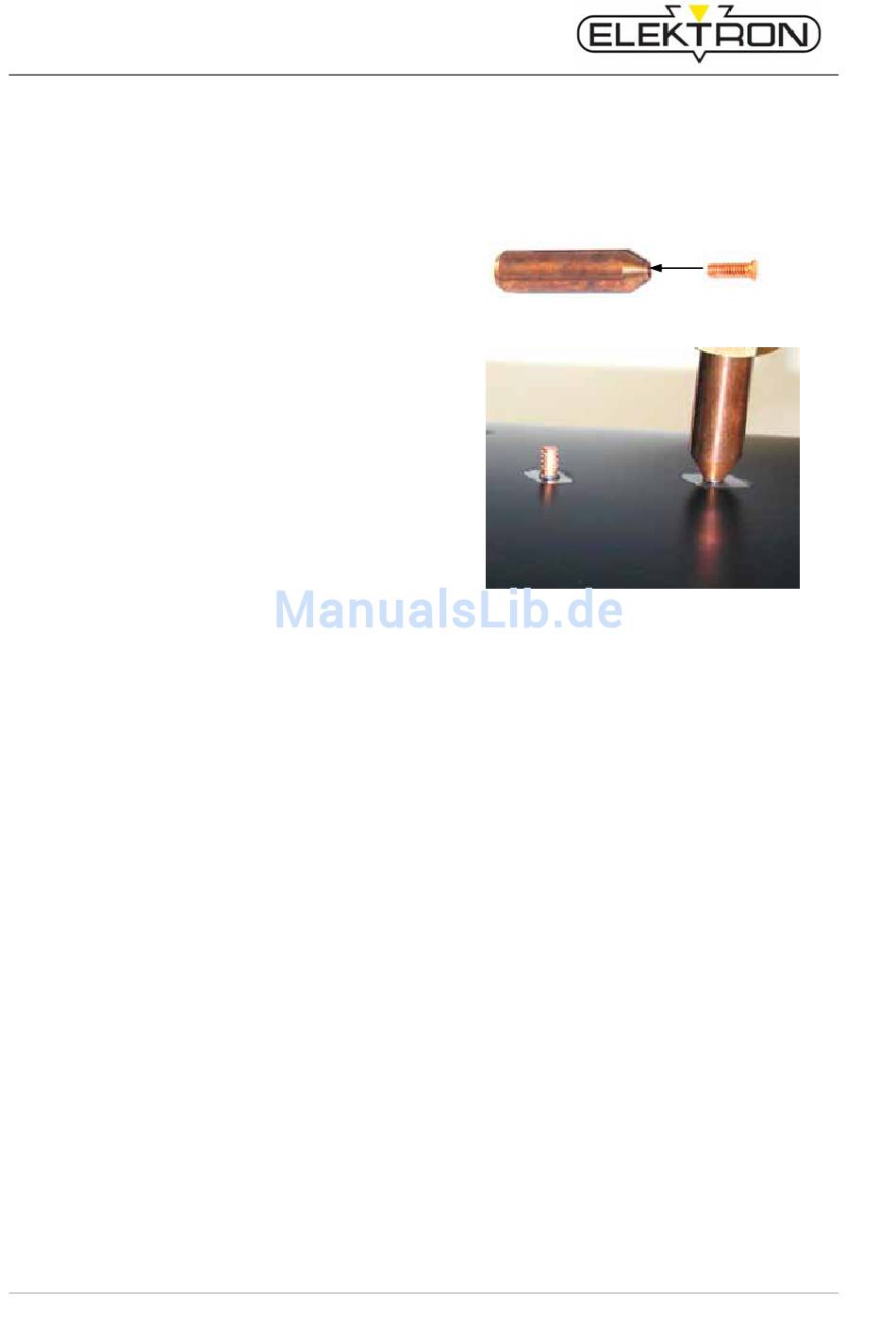

Abb. 48
Abb. 48: Kontaktstück, Gewindestifte
