7.0



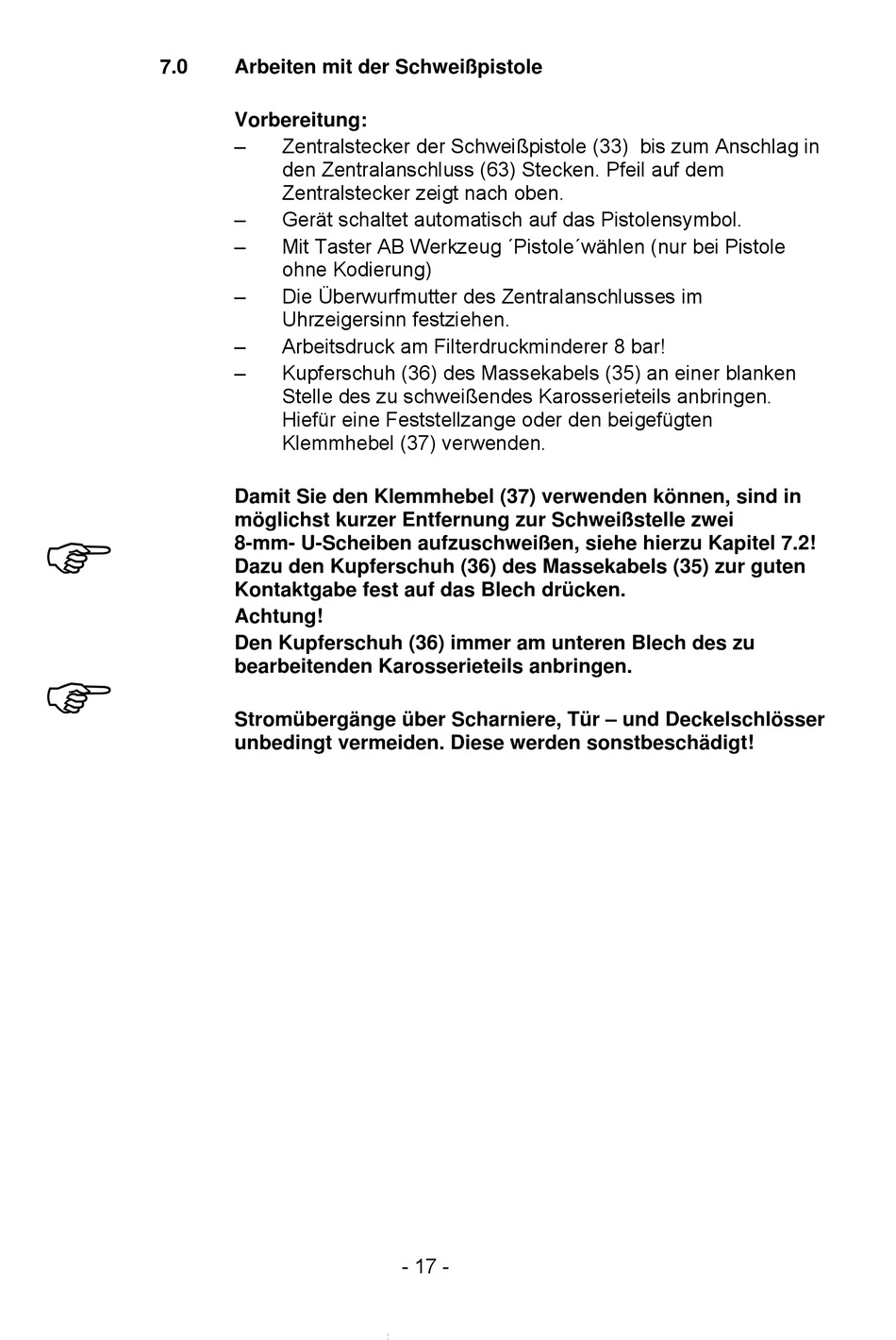

Arbeiten mit der Schweißpistole
Vorbereitung:
– Zentralstecker der Schweißpistole (33) bis zum Anschlag in
den Zentralanschluss (63) Stecken. Pfeil auf dem
Zentralstecker zeigt nach oben.
– Gerät schaltet automatisch auf das Pistolensymbol.
– Mit Taster AB Werkzeug ´Pistole´wählen (nur bei Pistole
ohne Kodierung)
– Die Überwurfmutter des Zentralanschlusses im
Uhrzeigersinn festziehen.
– Arbeitsdruck am Filterdruckminderer 8 bar!
– Kupferschuh (36) des Massekabels (35) an einer blanken
Stelle des zu schweißendes Karosserieteils anbringen.
Hiefür eine Feststellzange oder den beigefügten
Klemmhebel (37) verwenden.
Damit Sie den Klemmhebel (37) verwenden können, sind in
möglichst kurzer Entfernung zur Schweißstelle zwei
8-mm- U-Scheiben aufzuschweißen, siehe hierzu Kapitel 7.2!
Dazu den Kupferschuh (36) des Massekabels (35) zur guten
Kontaktgabe fest auf das Blech drücken.
Achtung!
Den Kupferschuh (36) immer am unteren Blech des zu
bearbeitenden Karosserieteils anbringen.
Stromübergänge über Scharniere, Tür – und Deckelschlösser
unbedingt vermeiden. Diese werden sonstbeschädigt!
- 17 -
