Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.1
Gerätesteuerung - Verdeckte Bedienelemente
16
Pos. Symbol
1
2
sec
3
AMP%
4
sec
5
AMP
6
sec
7
AMP%
8
sec
14
3
4
2
15
14
Beschreibung
0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Gasvorströmzeit (WIG)
Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte)
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der
Startstromphase wird nicht gepulst.
Upslope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s
(0,1 s-Schritte).
Die Upslope-Zeit ist für 2-Takt und 4-Takt
getrennt einstellbar.
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Pulszeit / Slope-Zeit (AMP% auf AMP)
•
Einstellbereich Pulszeit: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
•
Einstellbereich Slope-Zeit (tS2) : 0,0 s bis 20,0 s
WIG-Pulsen
Die Pulszeit gilt für die Hauptstromphase
(AMP) beim Pulsen.
Absenkstrom (WIG) / Pulspausenstrom
Einstellbereich 1 % bis 100 % (1 % Schritte). Prozentual abhängig vom Hauptstrom.
Pulspausezeit / Slope-Zeit von AMP auf AMP%
•
Einstellbereich Pulspause: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
•
Einstellbereich Slope-Zeit (tS1): 0,0 s bis 20,0 s
WIG-Pulsen: Die Pulspausezeit gilt für die Absenkstromphase (AMP%)
WIG-AC spezial: Die Pulspausezeit gilt für die DC-Phase bei AC-Spezial.
5
6
8
7
1
13

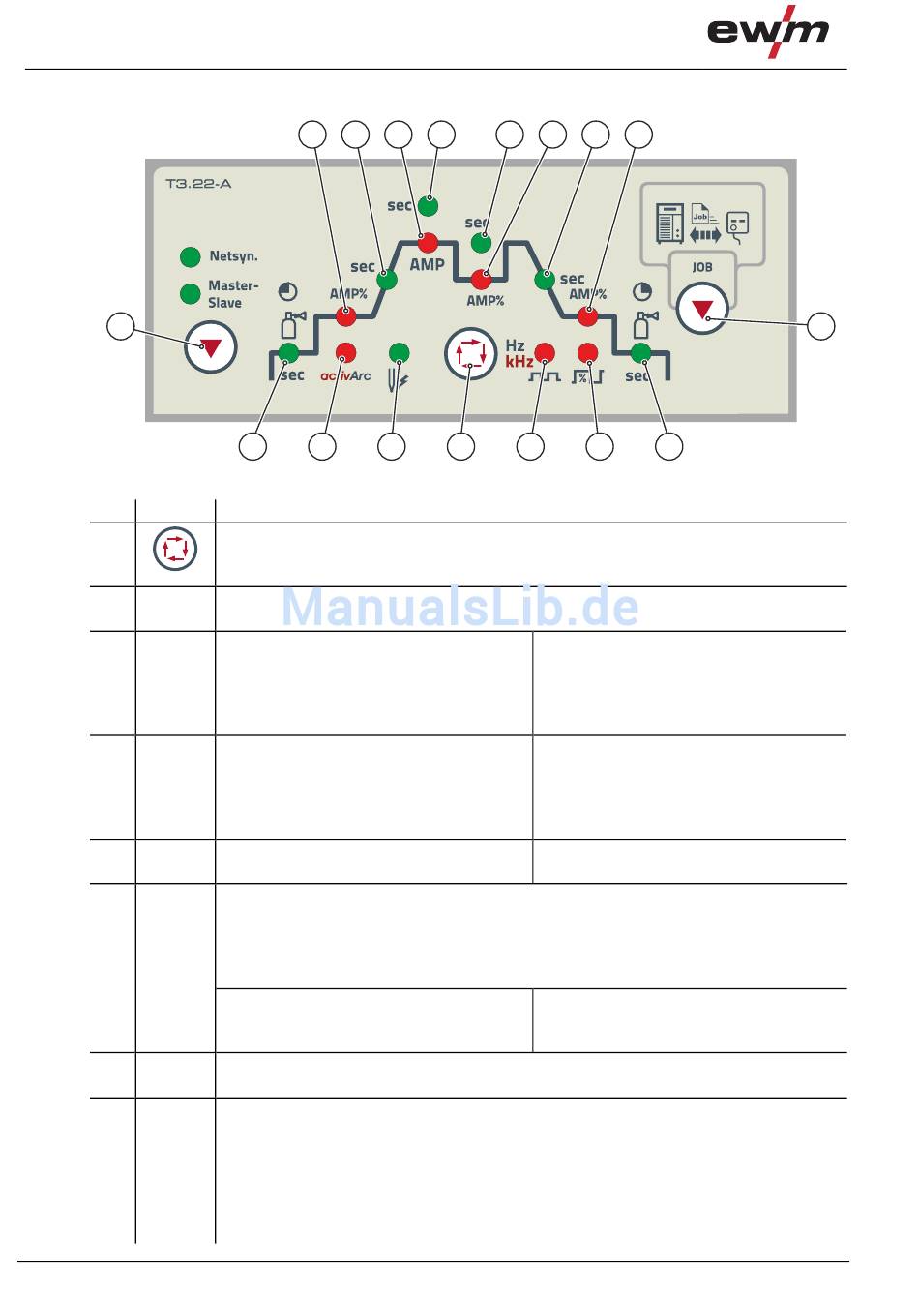

Abbildung 4-4
Hotstart-Strom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte)
Hotstart-Zeit (E-Hand)
Einstellbereiche: 0,00 s bis 10,0 s
(0,1 s-Schritte)
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
WIG-AC spezial
Die Pulszeit gilt für die AC-Phase bei
AC-Spezial.
9
10
12
11
099-008793-EW500
17
12.01.2016
