Gerätesteuerung - Bedienelemente - EWM M drive 4 Rob HS Betriebsanleitung

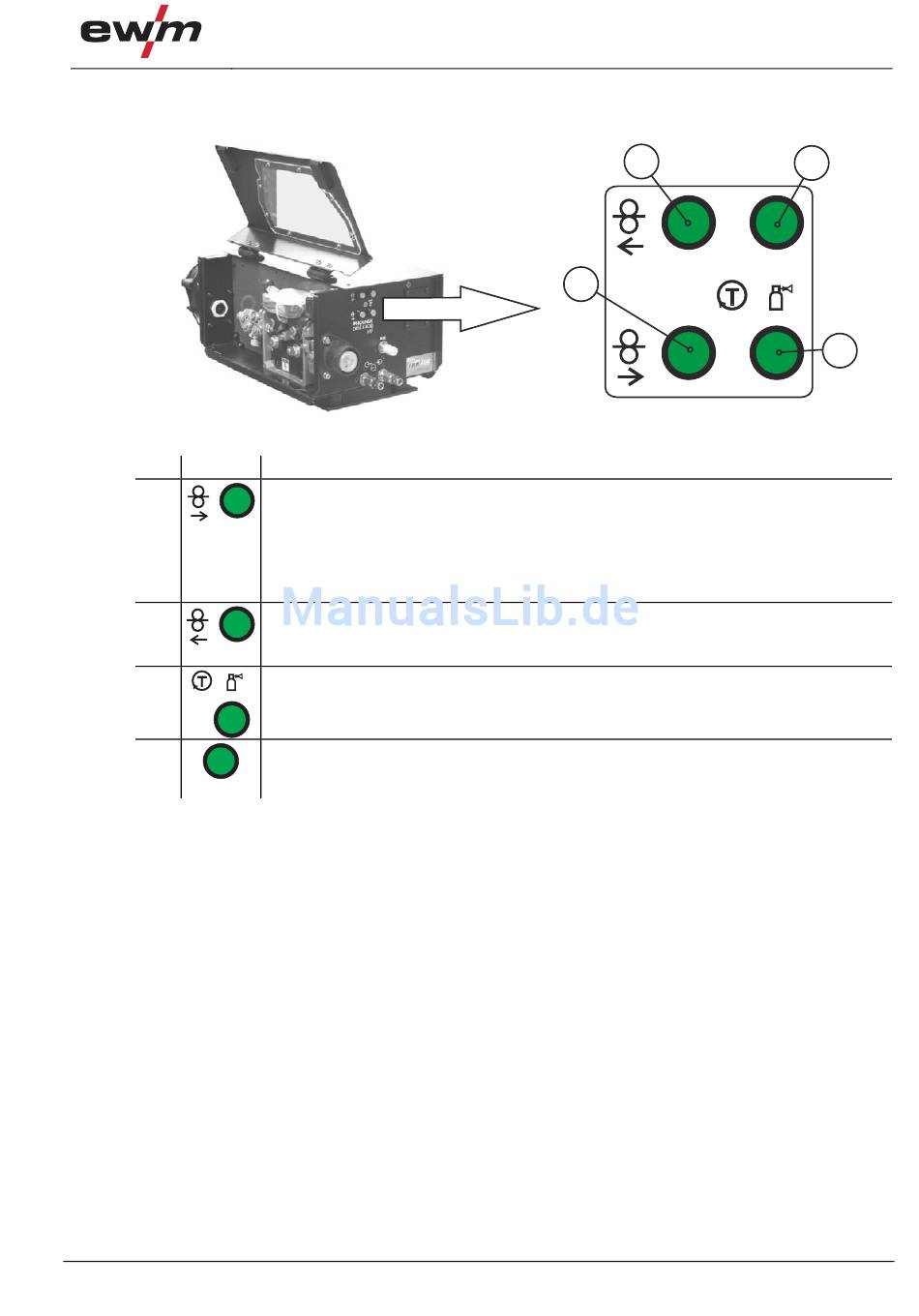

5.5.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
AIR
099-005001-EW500
13.09.2012
Beschreibung 0
Taster "Drahteinfädeln"
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Das Drahteinfädeln beginnt mit einer Geschwindigkeit von 1,0 m/min für 2 sek..
Anschließend wird mit einer Rampen-Funktion in 10 sek. auf 6,0 m/min erhöht).
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne das Gas
ausströmt.
Taster "Drahtrückzug"
Der Schweißdraht wird von der Brennerdüse zurückgezogen.
Die Rückzuggeschwindigkeit erhöht sich mit längerem Betätigen der Taste.
Taster "Gastest"
Zur Prüfung und Einstellung der Gasdurchflussmenge.
Taster "Ausblasen"
Zur Brennerdüsenreinigung Brennerdüse wird ausgeblasen.
Aufbau und Funktion
1
Abbildung 5-11
Anschluss Schweißbrenner
2
4
AIR
3
31
