Nedap PowerRouter Anwendungshinweise Seite 8

Externes Schütz zur Backup-Stromversorgung
Anschluss externes Schütz
Durch die Verwendung eines externen Schützes (p/n
PRA1RLY) kann ein Teil der einphasigen Belastung
im Haus bei einer Spannungsunterbrechung mit dem
„Local Out" des PowerRouters verbunden werden.
Dieser Ausgang entspricht in seiner Betriebsart
dem „Insel-Modus". Bei einem Netzausfall kann der
Lastkreis auf „Local Out" umgeleitet werden (≤ 1
Sekunde) und den angeschlossenen Verbrauchern eine
stabile 230 V AC-Ausgangsleistung bereitstellen. Mit
der erzeugten Solarenergie und dem Strom aus den
Batterien können die Verbraucher weiterhin betrieben
werden. Achtung: Dies kann jedoch nur ein Teil der
Gesamtbelastung sein, weil die Batterieleistung
bei Eigenverbrauch nicht besonders groß ist. Diese
Schaltungsart hat den Vorteil, dass die Verbraucher
beim Neustart des PowerRouters oder im Standby-
Zustand vom Netz gespeist werden.
Der PowerRouter ist im Bereich der Anschlüsse mit zwei frei einstellbaren Relais ausgestattet. Bei einem
Netzausfall wird der aktuelle Lastkreis über ein externes Schütz umgeleitet. Dies bietet den Vorteil, dass
die Spule des Relais im Normalbetrieb spannungslos ist. Darüber hinaus kontrolliert der PowerRouter
den Schaltzeitpunkt und so wird zunächst die über Local Out erzeugte Spannung wieder mit der AC-
Netzspannung in Phase gebracht, sobald diese wieder vorhanden ist. Ein weiterer Vorteil besteht darin, dass
die Verzögerungszeiten über das PowerRouter Software-Installations-Tool* eingestellt werden können. Dadurch
wird diese Notstromlösung nicht auf jede kurze Spannungsunterbrechung reagieren.
Hinweis: Bei dieser Anwendung ist die Spitzenleistung auf die Systemleistung begrenzt.
* Weitere Informationen zu den Einstellungsmöglichkeiten fi nden Sie in den Anwendungshinweisen für das PowerRouter Software-
Installations-Tool, das Sie von unserer Website herunterladen können.
Technische Daten des Schützes
Als externes Schütz kann jedes handelsübliche Schütz mit folgenden technischen Spezifi kationen verwendet
werden:
> Spulenspannung: 230 V AC
>
Kontakteigenschaften: ≥40 A für sowohl Schließer (NO) als auch Öffner (NC)
>
Kontaktausführung: 2 Wechselkontakte oder 2x Schließer und 2x Öffner
>
Kontaktabstand: ≥ 3,2 mm
Wie aus der Abbildung oben (Abb. 7) ersichtlich, sollten nur einphasige Verbraucher
auf dem lokalen Ausgang geschaltet werden. Im Backup-Betrieb generiert der
PowerRouter seine eigene AC-Spannung, die nicht mit den zwei übrigen Phasen
synchronisiert werden kann.
N L NO NC
A C r g d i
0 1 7 7 6 3
0 1 7 7 6 3
N L1 L2 L3

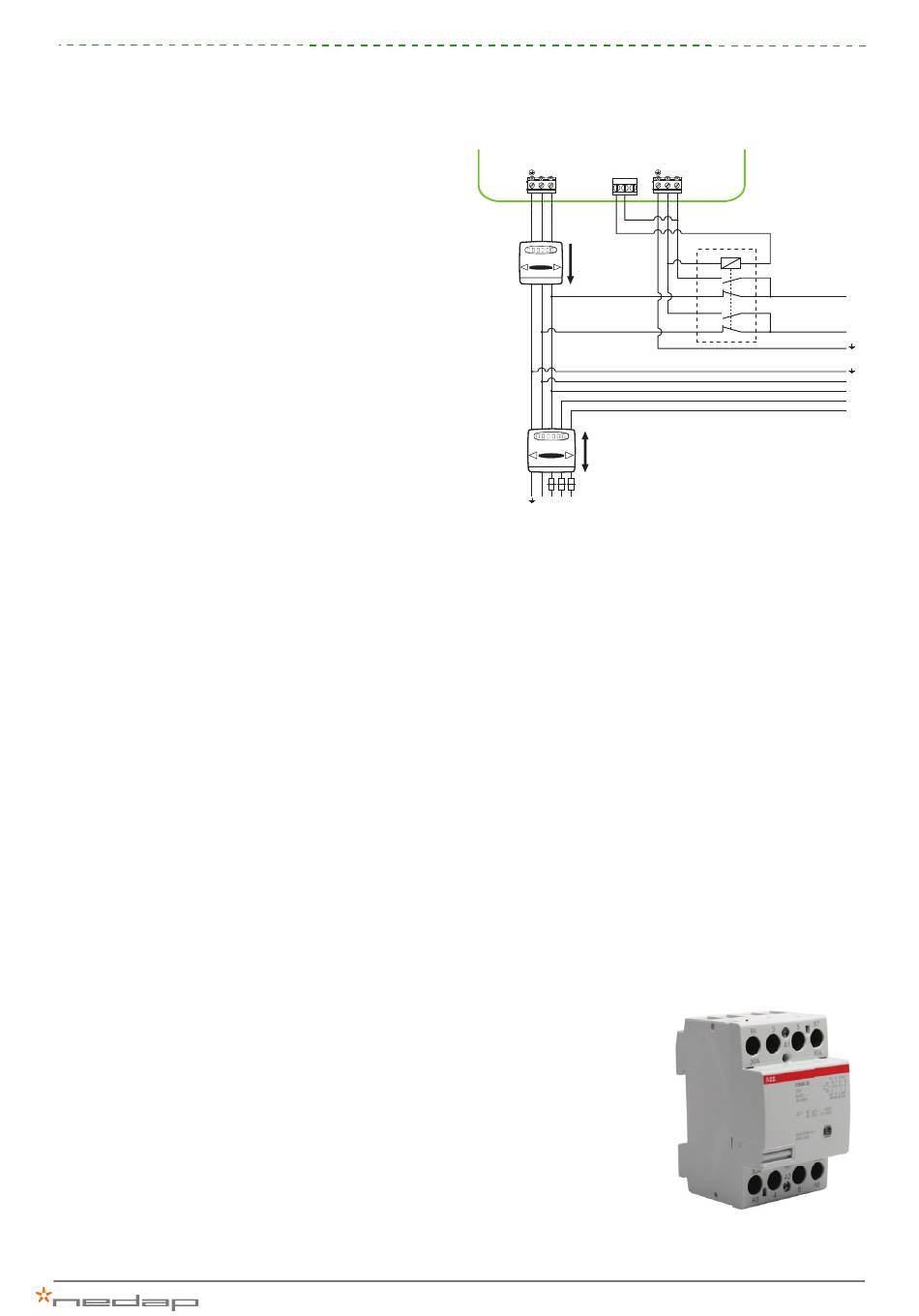

Abbildung 7: Anschluss des externen Schützes zur Backup-
Energieversorgung
Abbildung 8: Beispiel PowerRouter Zubehör: PRA1RLY
N L
A C o l c l a o t u
A1 A2
5 6
R7 R8
3 4
R1 R2
L
N
N
L1
L2
L3
