Mögliche Kombinationen
PowerRouter-System
PRxxSB PRxxS
PRxxSB PRxxS
¹ Verwendung in Kombination mit einem 1-Phasensensor
³ Verwendung in Kombination mit einem 3-Phasensensor
Ist eine größere Batteriebank erforderlich (> 1000 Ah), kann diese auf mehrere PowerRouter verteilt werden.
Als Grundsatz gilt, dass ein PR50SB eine Batterie mit 1000 Ah an einem Tag vollständig aufl aden kann.
In Abbildung 38 ist das Anschlussschema bei 3 PRXXSB-BS PowerRoutern dargestellt. Hierbei wird je
PowerRouter ein 1-Phasensensor verwendet, um zu vermeiden, dass die PowerRouter gegeneinander regeln.

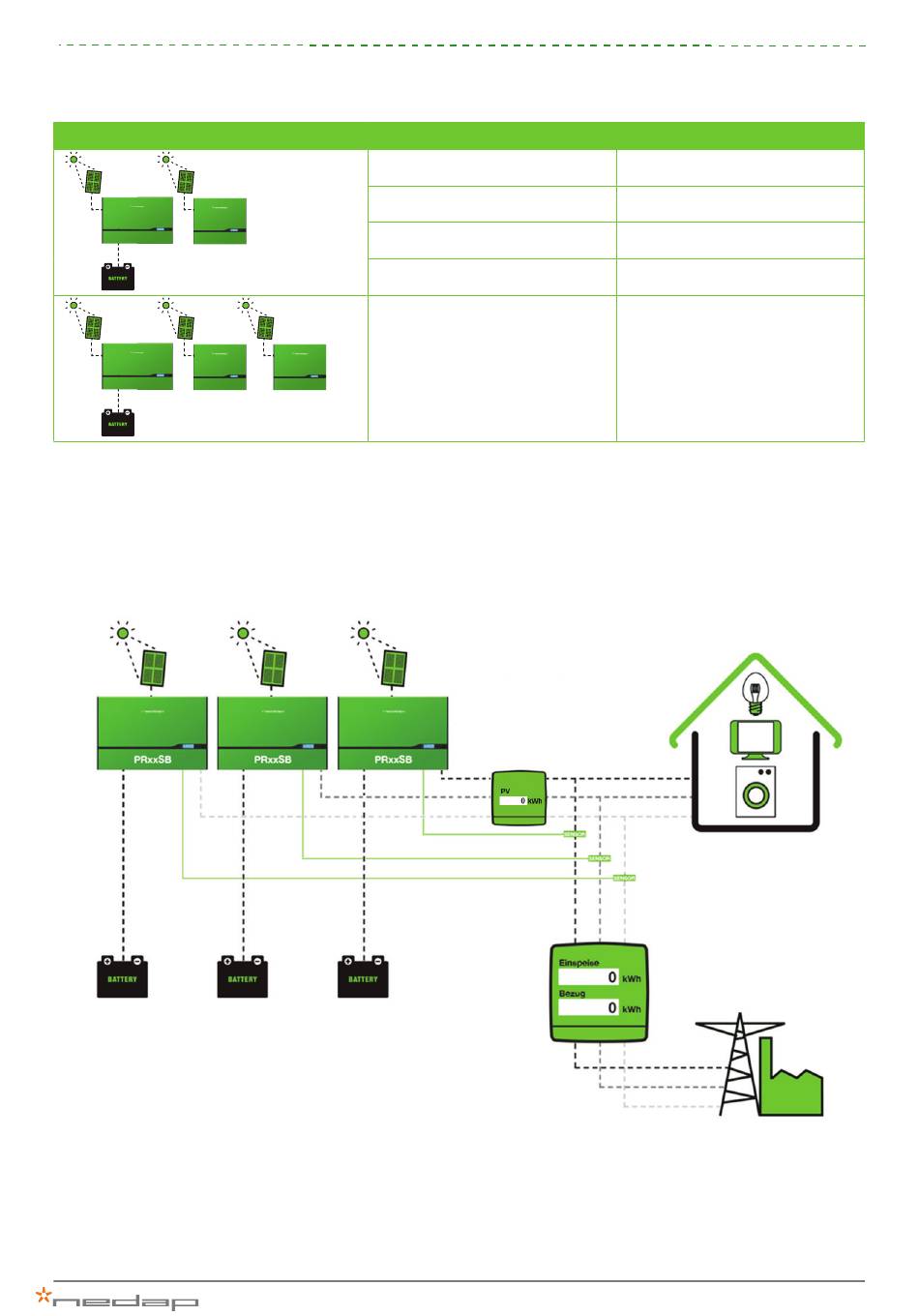

Abbildung 38: Kombination von 3 PRXXSB-BS PowerRouter
Wenn 1-Phasensensoren verwendet werden, ist die Länge eines Verlängerungskabels zum Sensor auf
maximal 10 Meter beschränkt. Ist diese Länge zu gering, können 3-Phasensensoren verwendet werden, die
als 1-Phasensensor konfi guriert werden. In der Bedienungsanleitung des 1-Phasensensors entspricht dies der
Konfi guration 1p.
Typen
PR37SB³ & PR30S¹
PR37SB³ & PR37S¹
PR50SB³ & PR37S¹
PR50SB³ & PR50S¹
PRXXSB³ & PRXXS¹ & PRXXS¹
PRxxS
PV-Anlage
6 bis 7,3 kWp mit 3 MPP-Tracker
Bis 8 kWp mit 4 MPP-Tracker
Bis 9,5 kWp mit 4 MPP-Tracker
Bis 11 kWp mit 4 MPP-Tracker
11 bis 16,5 kWp
