Optionale Backup-Stromversorgung
Der PowerRouter bietet den Nutzern eine Eigenverbrauchsanlage mit Backup-Stromversorgung, die sich im
Falle eines Stromausfalls einschaltet. Die PowerRouter besitzt zwei AC-Ausgänge: einen „AC Out" und einen
aktiven „Local Out". Beim Ausfall des Versorgungsnetzes schaltet der PowerRouter über ein externes 230
V-Schütz auf „AC Local Out" um und übernimmt die Energieversorgung.

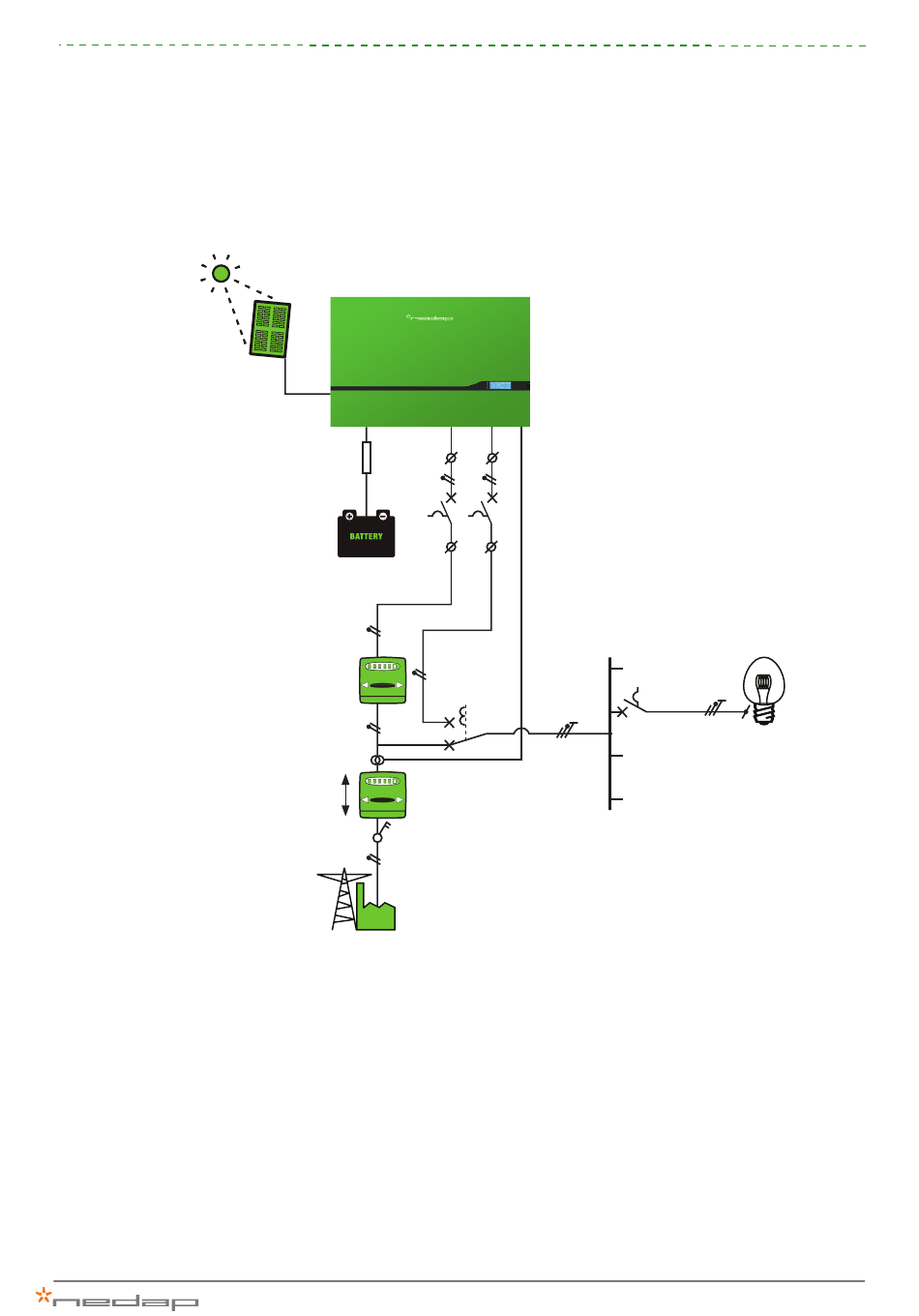

Abbildung 4: Anschlussschema PowerRouter mit Backup-Stromversorgung
Das Versorgungsnetz wird am „AC Grid"-Anschluss angeschlossen (siehe Abbildung 5). Der PowerRouter
kann an eine Spannung von 180 bis 264 V AC bei einer Frequenz von 45 bis 55 Hz angeschlossen werden.
Die Backup-Stromversorgung wird am „AC Local Out" angeschlossen. Der Verbrauch sollte der Leistung des
PowerRouters entsprechen.
AC
AC
LOCAL
GRID
OUT
CAN
300A
25A
25A
0
1 7
7 6
3
230 Vac
95A
Sensor
0
1 7
7 6
3
16A
6
