Sicherung

Zur sicheren Installation und Nutzung einer Batterie ist eine 300 A-Sicherung (träge) in die (+)-Leitung
einzubauen. Im Falle eines Kurzschlusses im PowerRouter unterbricht die Sicherung den sehr hohen
Kurzschlussstrom und verhindert Gefahrensituationen. Beispiel Sicherung: Siba 300 A, 80 V Streifensicherung.
Die passende Sicherungshalterung ist Typ 177.5701.00 der Firma Pudenz.
Achtung: Sorgen Sie dafür, dass die Batteriepole während der Installation mit Isolierkappen abgedeckt sind.
Hierdurch wird vermieden, dass ein Gegenstand beide Pole berührt und eine Gefahrensituation entsteht.

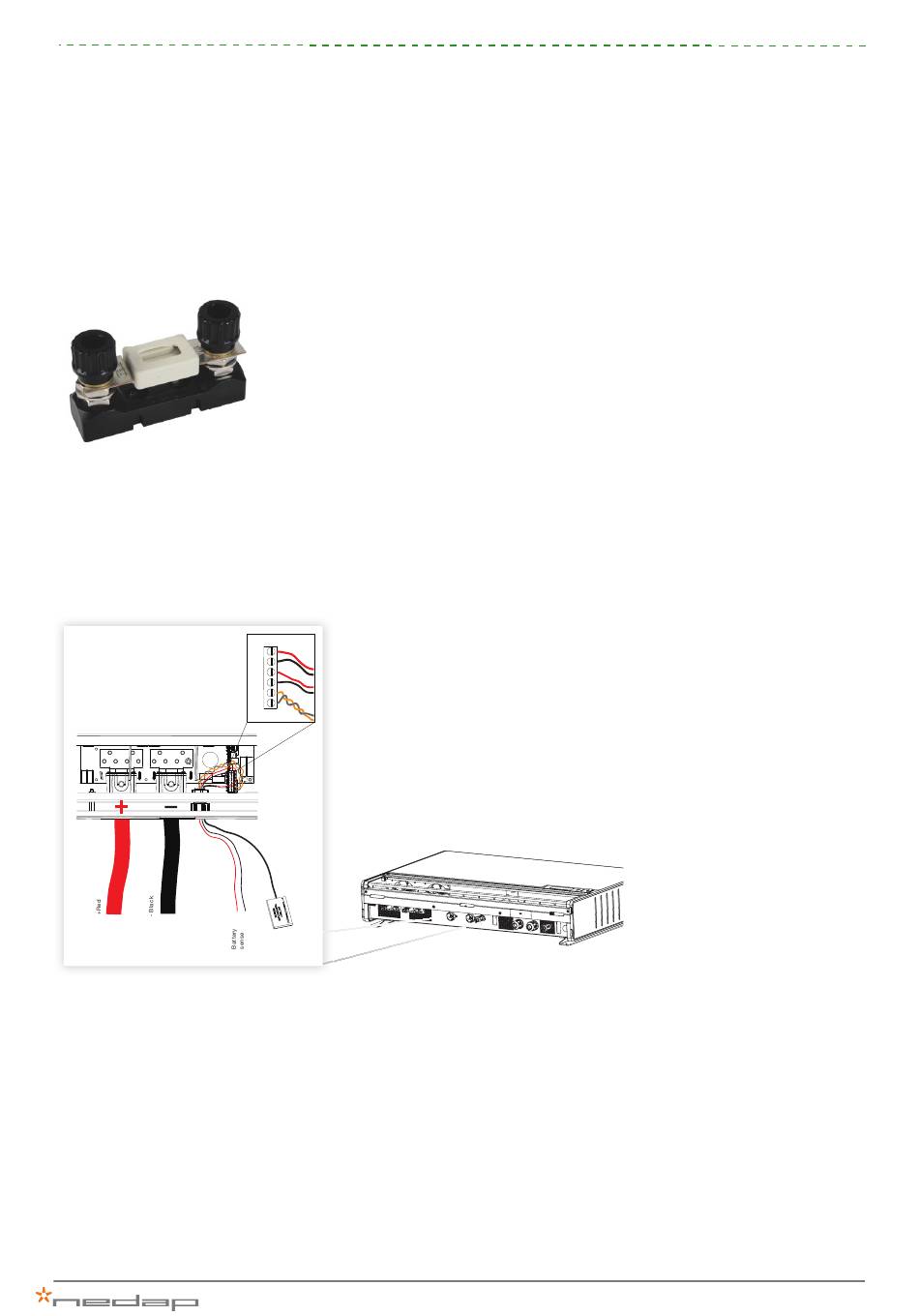

Abbildung 28: Sicherung mit Sicherungshalterung

Anschluss der Batteriemessvorrichtungen am PowerRouter

Der Stromshunt, die Spannungsmessung und der Temperatursensor werden an den dafür vorgesehen
Anschlussschienen am PowerRouter angeschlossen (siehe Abb. 28).
Abbildung 29: Anschluss der Batteriemessvorrichtungen am PowerRouter
+BAT
-BAT
TMPS
GND
SH+
SH-
Temperature
sensor
(-) pole PowerRouter
SH- wire
(grey)
SH+ wire
(+) pole battery
(orange)
