Schritt 2. AC-Anschluss am PowerRouter
Der PowerRouter ist ein einphasiger Wechselrichter, der über den „AC grid"-Anschluss an das Versorgungsnetz

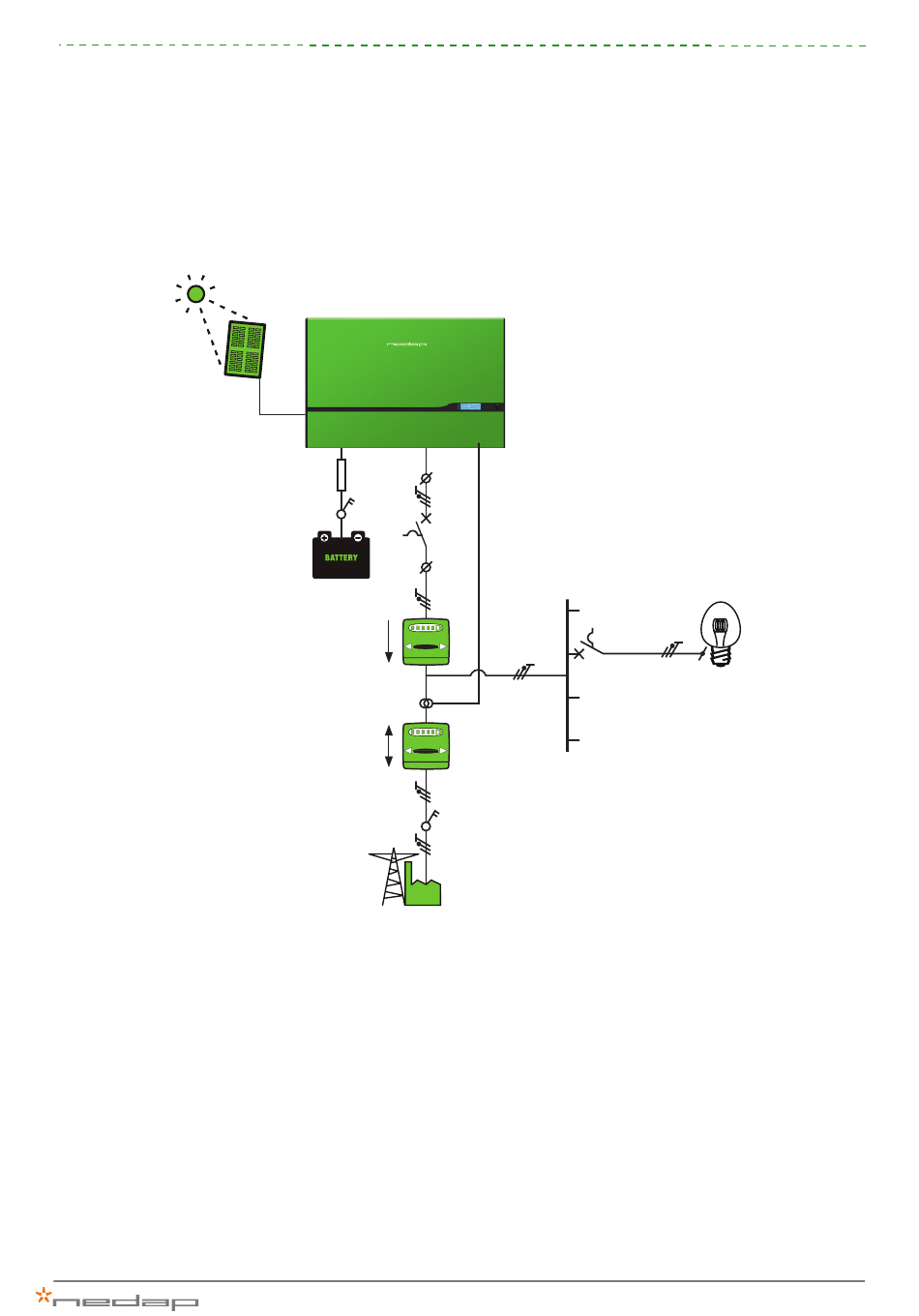

angeschlossen wird. Abbildung 3 ist eine vereinfachte technische Darstellung eines Eigenverbrauchssystems
mit PowerRouter. In der Abbildung fehlen Strombegrenzer und ein Fehlerstromschutzschalter, die jedoch
installiert werden sollen.
Abbildung 3: Technische Darstellung eines Eigenverbrauchssystems
Der vor dem PowerRouter eingezeichnete PV-Zähler registriert, wie viel Energie vom PowerRouter kommt. Der
Zweiwegzähler misst wie viel Energie in das Stromnetz einspeist und aus dem Stromnetz bezogen wird. Anhand
dieser drei Werte lässt sich der prozentuale Eigenverbrauch berechnen.
AC GRID CAN
300A
25A
0 1 7 7 6 3
Sensor
0 1 7 7 6 3
16A
5
