Nedap PowerRouter Anwendungshinweise Seite 10

Alarm an potenzialfreien Kontakt
anschließen
Wenn der Alarm eingestellt ist, muss dieser an einen
potenzialfreien Kontakt angeschlossen werden. Diese
Kontakt befinden sich unter K201 (= Relais 1) und K202
(= Relais 2) rechts neben dem Local Out-Anschluss.
Der potenzialfreie Kontakt kann auf zwei Arten schalten:
1. Normal: Wenn der Alarm ausgelöst wird, schaltet der
Kontakt um und schaltet wieder zurück, sobald der
Alarm deaktiviert wird.
2. Impuls: Wenn der Alarm ausgelöst wird, schaltet
der Kontakt und gibt einen Impuls von einer
einzustellenden Dauer. Beim Deaktivieren wird
dieser Impuls auch gegeben.

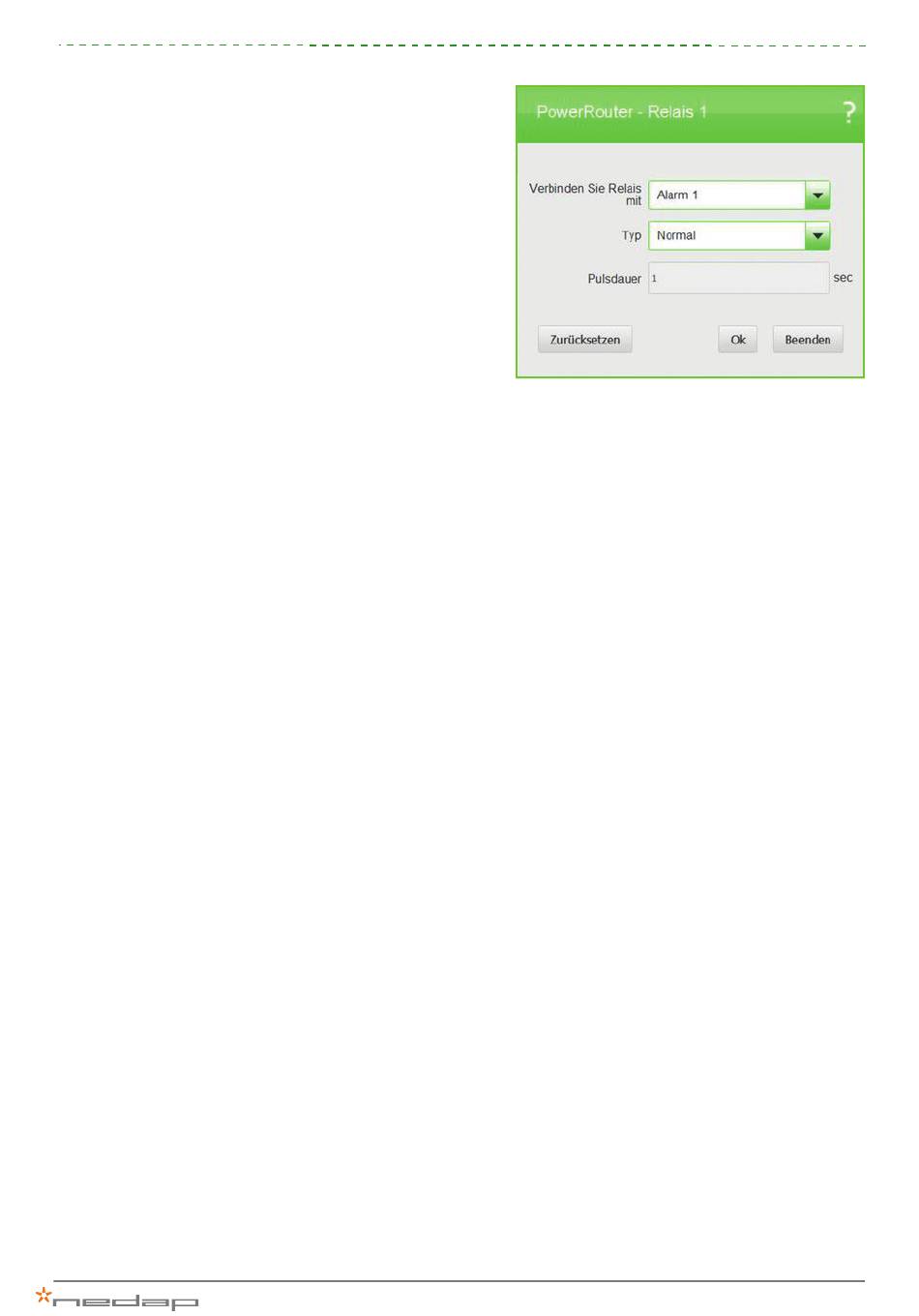

Abbildung 11: Relais 1/2
10
