Schritt 4: Anschließen der Solarstränge
Der PowerRouter eignet sich für alle Arten von Solarmodulen, da die Photovoltaikanschlüsse galvanisch vom
AC-Teil getrennt sind und ein breiterer Eingangsspannungsbereich angeschlossen werden kann.
Module, die an den PowerRouter angeschlossen werden können:
>
Monokristalline Module
>
Polykristalline Module
>
Dünnschicht- oder amorphe Module
PowerRouter mit 3,7 kW und 5 kW verfügen über zwei getrennte Photovoltaikanschlüsse. Die 3-kW-Ausführung
besitzt nur einen einzigen Photovoltaikanschluss. Die Photovoltaikanschlüsse am PowerRouter sind MC4-
Verbinder. Jeder Photovoltaikanschluss verfügt über einen eigenen MPP-Tracker, um die größtmögliche
Leistung von den Modulen zu beziehen.

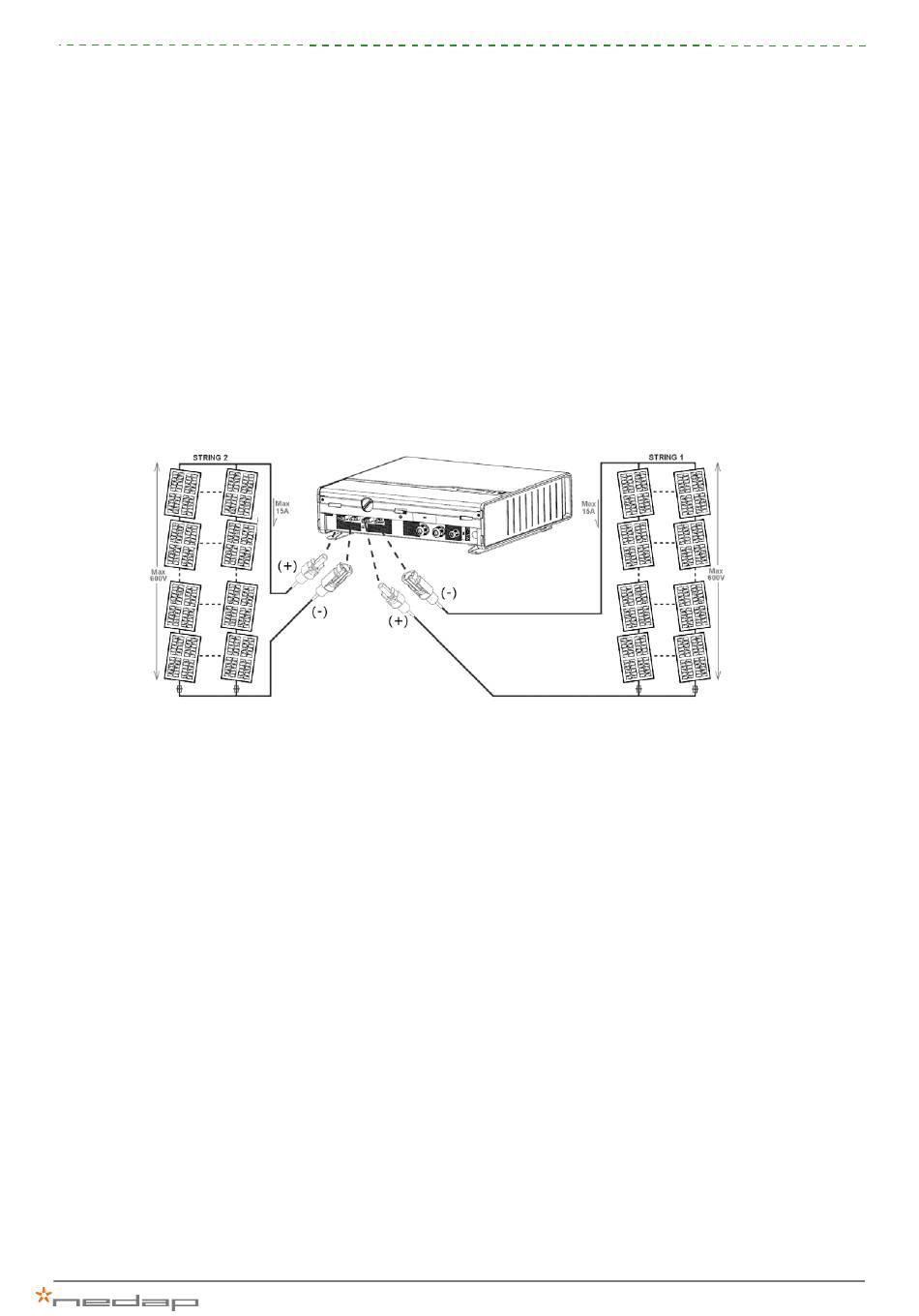

Abbildung 19: Photovoltaikanschlüsse am PowerRouter
Jeder Eingang verfügt über einen breiten Leerlaufspannungsbereich von 150 - 600 V DC und ist für einen
maximalen Eingangsstrom von 15 A ausgelegt.
Wichtiger Hinweis:
Die Grenze von 600 V darf nicht überschritten werden. Wenn die 15 A überschritten werden,
wird der Solareingang den Strom begrenzen.
Der PowerRouter schaltet am Morgen bei etwa 150 V ein. Nach dem Einschalten sucht der MPP-Tracker nach
dem optimalen Leistungspunkt. Der Spannungsbereich hierfür liegt zwischen 100 und 480 V.
Die beiden Solareingänge dürfen nicht symmetrisch verwendet werden (z. B. Eingang 1 mit 2kWp und Eingang
2 mit 4 kWp). Es können unterschiedliche Solarmodule an die Eingänge angeschlossen werden (z. B. Eingang
1 Mono und Eingang 2 Poly). Die Gesamtleistung der Solarmodule an beiden Eingängen darf 7 kWp nicht
überschreiten.
14
