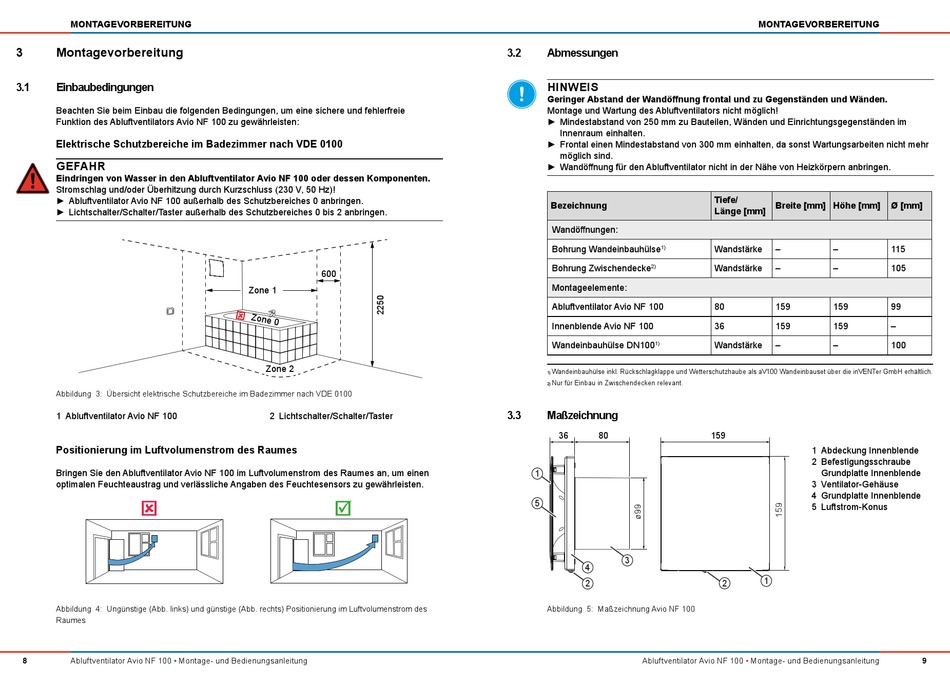

MONTAGEVORBEREITUNG
3
Montagevorbereitung
3.1
Einbaubedingungen
Beachten Sie beim Einbau die folgenden Bedingungen, um eine sichere und fehlerfreie
Funktion des Abluftventilators Avio NF 100 zu gewährleisten:
Elektrische Schutzbereiche im Badezimmer nach VDE 0100
GEFAHR
Eindringen von Wasser in den Abluftventilator Avio NF 100 oder dessen Komponenten.
Stromschlag und/oder Überhitzung durch Kurzschluss (230 V, 50 Hz)!
► Abluftventilator Avio NF 100 außerhalb des Schutzbereiches 0 anbringen.
► Lichtschalter/Schalter/Taster außerhalb des Schutzbereiches 0 bis 2 anbringen.
Abbildung 3: Übersicht elektrische Schutzbereiche im Badezimmer nach VDE 0100
1 Abluftventilator Avio NF 100
Positionierung im Luftvolumenstrom des Raumes
Bringen Sie den Abluftventilator Avio NF 100 im Luftvolumenstrom des Raumes an, um einen
optimalen Feuchteaustrag und verlässliche Angaben des Feuchtesensors zu gewährleisten.
Abbildung 4: Ungünstige (Abb. links) und günstige (Abb. rechts) Positionierung im Luftvolumenstrom des
Raumes
8
Abluftventilator Avio NF 100
•
Montage- und Bedienungsanleitung
600
Zone 1
Zone 2
2 Lichtschalter/Schalter/Taster
3.2
Abmessungen
HINWEIS
Geringer Abstand der Wandöffnung frontal und zu Gegenständen und Wänden.
Montage und Wartung des Abluftventilators nicht möglich!
► Mindestabstand von 250 mm zu Bauteilen, Wänden und Einrichtungsgegenständen im
Innenraum einhalten.
► Frontal einen Mindestabstand von 300 mm einhalten, da sonst Wartungsarbeiten nicht mehr
möglich sind.
► Wandöffnung für den Abluftventilator nicht in der Nähe von Heizkörpern anbringen.
Bezeichnung
Wandöffnungen:
Bohrung Wandeinbauhülse
1)
Bohrung Zwischendecke
2)
Montageelemente:
Abluftventilator Avio NF 100
Innenblende Avio NF 100
Wandeinbauhülse DN100
1)
Wandeinbauhülse inkl. Rückschlagklappe und Wetterschutzhaube als aV100 Wandeinbauset über die inVENTer GmbH erhältlich.
1)
Nur für Einbau in Zwischendecken relevant.
2)
3.3
Maßzeichnung
36
80
1
5
3
4
2
Abbildung 5: Maßzeichnung Avio NF 100
Abluftventilator Avio NF 100
MONTAGEVORBEREITUNG
Tiefe/
Breite [mm] Höhe [mm]
Länge [mm]
Wandstärke
–
–
Wandstärke
–
–
80
159
159
36
159
159
Wandstärke
–
–
159
1 Abdeckung Innenblende
2 Befestigungsschraube
Grundplatte Innenblende
3 Ventilator-Gehäuse
4 Grundplatte Innenblende
5 Luftstrom-Konus
1
2
•
Montage- und Bedienungsanleitung
Ø [mm]
115
105
99
–
100
9
