MONTAGEVORBEREITUNG

Feuchtesteuerung

Verfügt der Abluftventilator über einen integrierten Feuchtesensor zur Feuchtesteuerung
(Produktkürzel NF), misst dieser kontinuierlich die relative Raumluftfeuchtigkeit und mittelt den
über einen Zeitraum von 12 Stunden gemessenen Wert als Referenz. Bei Feuchtelastspitzen
reagiert der Sensor (gleitende Feuchteregelung) und das Abluftgerät schaltet sich ein. Anschlie-
ßend wird die Nachlaufzeit aktiviert.
3 Montagevorbereitung
3.1

Einbaubedingungen

Beachten Sie beim Einbau die folgenden Bedingungen, um eine sichere und fehlerfreie
Funktion des Abluftventilators Aventus zu gewährleisten.

Elektrische Schutzbereiche im Badezimmer nach VDE 0100

GEFAHR
Eindringen von Wasser in den Abluftventilator Aventus oder dessen Komponenten.
Stromschlag und/oder Überhitzung durch Kurzschluss (230 V, 50 Hz)!
• Abluftventilator Aventus außerhalb des Schutzbereiches 0 nach VDE 0100 anbringen.
• Lichtschalter/Schalter/Taster außerhalb des Schutzbereiches 0 bis 2 anbringen.
1
Bereich 1
2
Bereich 2

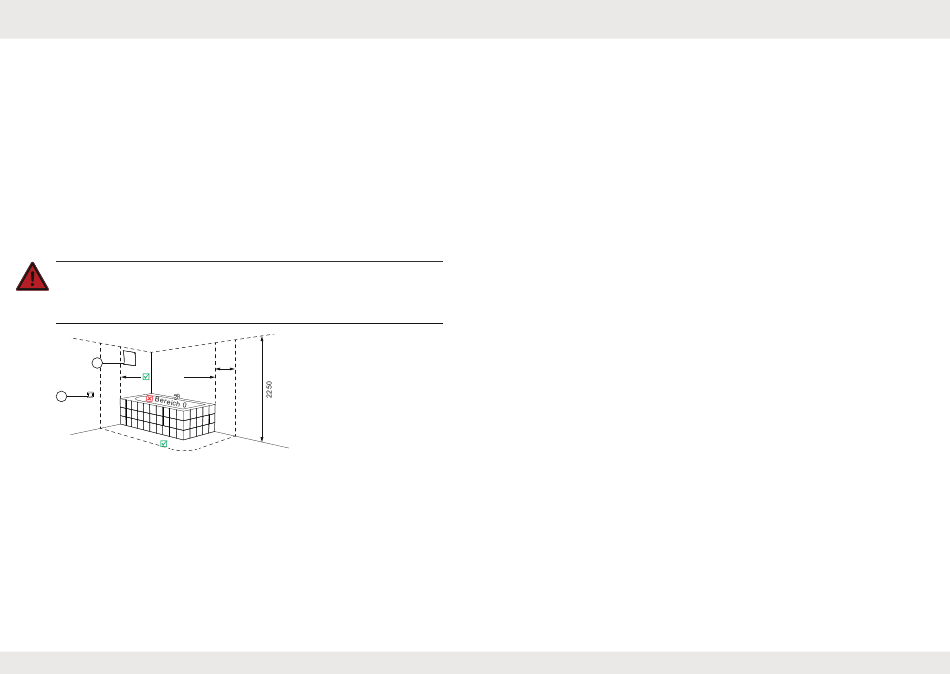

Abbildung 2: Übersicht elektrische Schutzbereiche im Badezimmer nach VDE 0100
Hinweise zu Luftvolumenströmen nach DIN 18017-3
Für eine optimale Funktion des Abluftgerätes und zur Vermeidung eines Unterdrucks im Raum,
muss sichergestellt sein, dass die abgesaugte Luftmenge an Zuluft nachströmen kann.
Zuluft: Jeder zu entlüftende innenliegende Raum muss eine unverschließbare Nachströmöff-
nung mit einem freien Querschnitt von mindestens 150 cm² haben, um eine ausreichende
Zuluftzufuhr zu gewährleisten. Wir empfehlen, eine externe Zuluftzufuhr, z. B. das aV100 ALD,
an einer Stelle im oberen Wandbereich, am besten oberhalb eines Heizkörpers (so wird die
nachströmende Außenluft bereits vorgewärmt) des zu entlüftenden Raumes zu platzieren.
Abluft: Die Abluft ist möglichst nahe der Raumdecke in das Steigrohr oder direkt nach außen
abzuführen. In Bädern müssen die Abluft- und Zuluftgeräte so platziert werden, dass keine Zug-
lufterscheinungen (Luftvolumenströme über 0,2 m/s) im Aufenthaltsbereich der Nutzer entstehen.
10
10
600
1 Abluftventilator Aventus
2 Lichtschalter/Schalter
Abluftgerät Aventus | Montage- und Bedienungsanleitung
Bringen Sie den Abluftventilator im Luftvolumenstrom des Raumes an, um einen optimalen
Feuchteaustrag und verlässliche Angaben des Feuchtesensors zu gewährleisten. Anlagen zur
Entlüftung von Sanitärräumen wie Bädern und Toiletten, können (je nach Ausführungsart und
Betriebsweise) für die folgenden Mindestluftvolumenströme ausgelegt werden:
• 40 m³/h: Zur Sicherstellung einer ausreichenden Entlüftung muss dieser Luftvolumenstrom
über eine Dauer von mindestens 12 Stunden pro Tag abgeführt werden.
• 60 m³/h: Der Luftvolumenstrom kann auf 0 m³/h reduziert werden, wenn sichergestellt ist,
dass nach jedem Ausschalten weitere 5 m³ Luft über das Lüftungsgerät oder Abluftventil aus
dem zu entlüftenden Raum abgeführt wird.
Abweichende Ausführung und ungünstige Einbau- und Betriebsbedingungen können zu einer Re-
duzierung des planmäßigen Volumenstroms führen. Gemäß DIN EN 18017-3 kann der Luftvolu-
menstrom bei gleichzeitigem Betrieb von mehreren Lüftungsgeräten im Versorgungsschacht und
bedingt durch äußere Einflüsse bis zu 15 % unter dem planmäßigen Volumenstrom liegen.
Hinweise zum Rohrleitungs-System
Werden die Abluftgeräte an einen Versorgungsschacht (Strang) angeschlossen, müssen die
Abluftgeräte unter den folgenden Voraussetzungen angeschlossen werden:
• Bei der Bemessung der Hauptleitung muss davon ausgegangen werden, dass alle Lüftungs-
geräte gleichzeitig mit voller Förderleistung betrieben werden.
• Die Steigleitung/ Anschlussleitung ist samt der notwendigen Abzweigstücke und in ihrem
Durchmesser entsprechend der Geschoss- und Gerätezahl mit Hilfe der Strangschemata zu
dimensionieren. Verzüge, Querschnittsverengungen oder eine Ausblasleitung von mehr als
1,5 m über dem obersten Gerät führen zu erhöhten Druckverlusten. Dieser muss durch einen
größeren Durchmesser des Steigrohrs ausgeglichen werden.
• Abluftleitungen müssen nach DIN 18017-3 dicht, standsicher und bei mehr als zwei Voll-
geschossen aus brandfestem Material (DIN 4102:A) sein. Sie müssen so beschaffen oder
wärmegedämmt sein, dass Schäden durch Kondensat verhindert werden. Die Ausblasleitung
muss über das Dach geführt werden!
• Zur Unterbindung von Körperschallübertragung muss die Hauptleitung (Versorgungsschacht)
mittels geräuschdämpfender Rohrschellen gefestigt werden. Die Ausführung und der Einbau
der lüftungstechnischen Anlagen müssen den bauakustischen Anforderungen entsprechen.
• In den Abluftleitungen (Anschlussschlauch) sind Reinigungsöffnungen mit dichten Verschlüs-
sen so anzubringen, dass die Abluftleitungen leicht gereinigt werden können. Eine ausrei-
chende Anzahl an Reinigungsöffnungen muss gewährleistet sein. Einschraubbare Reini-
gungsverschlüsse sind nicht zulässig.
• Es dürfen maximal zwei Lüftungsgeräte pro Geschoss an einen gemeinsamen Versorgungs-
schacht angeschlossen werden.
• An ein Lüftungsgerät, welches Bad und WC entlüftet, dürfen keine anderen Räume einer
Wohnung angeschlossen werden.
• Der Biegeradius (R) beim Anschluss an das Rohrsystem darf den Rohrdurchmesser (DN)
nicht unterschreiten!
