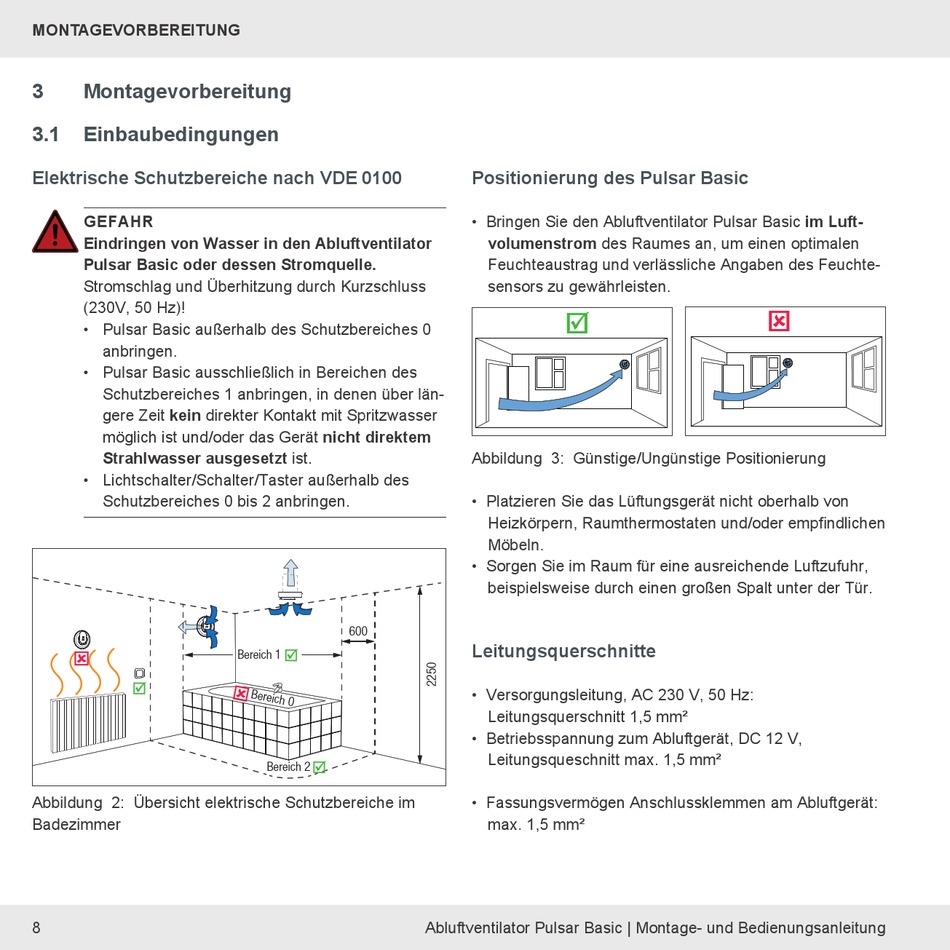

MONTAGEVORBEREITUNG

3 Montagevorbereitung
3.1

Einbaubedingungen

Elektrische Schutzbereiche nach VDE 0100

GEFAHR
Eindringen von Wasser in den Abluftventilator
Pulsar Basic oder dessen Stromquelle.
Stromschlag und Überhitzung durch Kurzschluss
(230V, 50 Hz)!
• Pulsar Basic außerhalb des Schutzbereiches 0
anbringen.
• Pulsar Basic ausschließlich in Bereichen des
Schutzbereiches 1 anbringen, in denen über län-
gere Zeit kein direkter Kontakt mit Spritzwasser
möglich ist und/oder das Gerät nicht direktem
Strahlwasser ausgesetzt ist.
• Lichtschalter/Schalter/Taster außerhalb des
Schutzbereiches 0 bis 2 anbringen.
Abbildung 2: Übersicht elektrische Schutzbereiche im
Badezimmer
8

600
Bereich 1
Bereich 2

Positionierung des Pulsar Basic

• Bringen Sie den Abluftventilator Pulsar Basic im Luft-
volumenstrom des Raumes an, um einen optimalen
Feuchteaustrag und verlässliche Angaben des Feuchte-
sensors zu gewährleisten.

Abbildung 3: Günstige/Ungünstige Positionierung
• Platzieren Sie das Lüftungsgerät nicht oberhalb von
Heizkörpern, Raumthermostaten und/oder empfindlichen
Möbeln.
• Sorgen Sie im Raum für eine ausreichende Luftzufuhr,
beispielsweise durch einen großen Spalt unter der Tür.
Leitungsquerschnitte
• Versorgungsleitung, AC 230 V, 50 Hz:
Leitungsquerschnitt 1,5 mm²
• Betriebsspannung zum Abluftgerät, DC 12 V,
Leitungsqueschnitt max. 1,5 mm²
• Fassungsvermögen Anschlussklemmen am Abluftgerät:
max. 1,5 mm²
