现场总线系统的接口
安全
误操作和工作不当时存在危险。
此时可能导致严重的人身伤害和财产损失。
▶
▶
▶

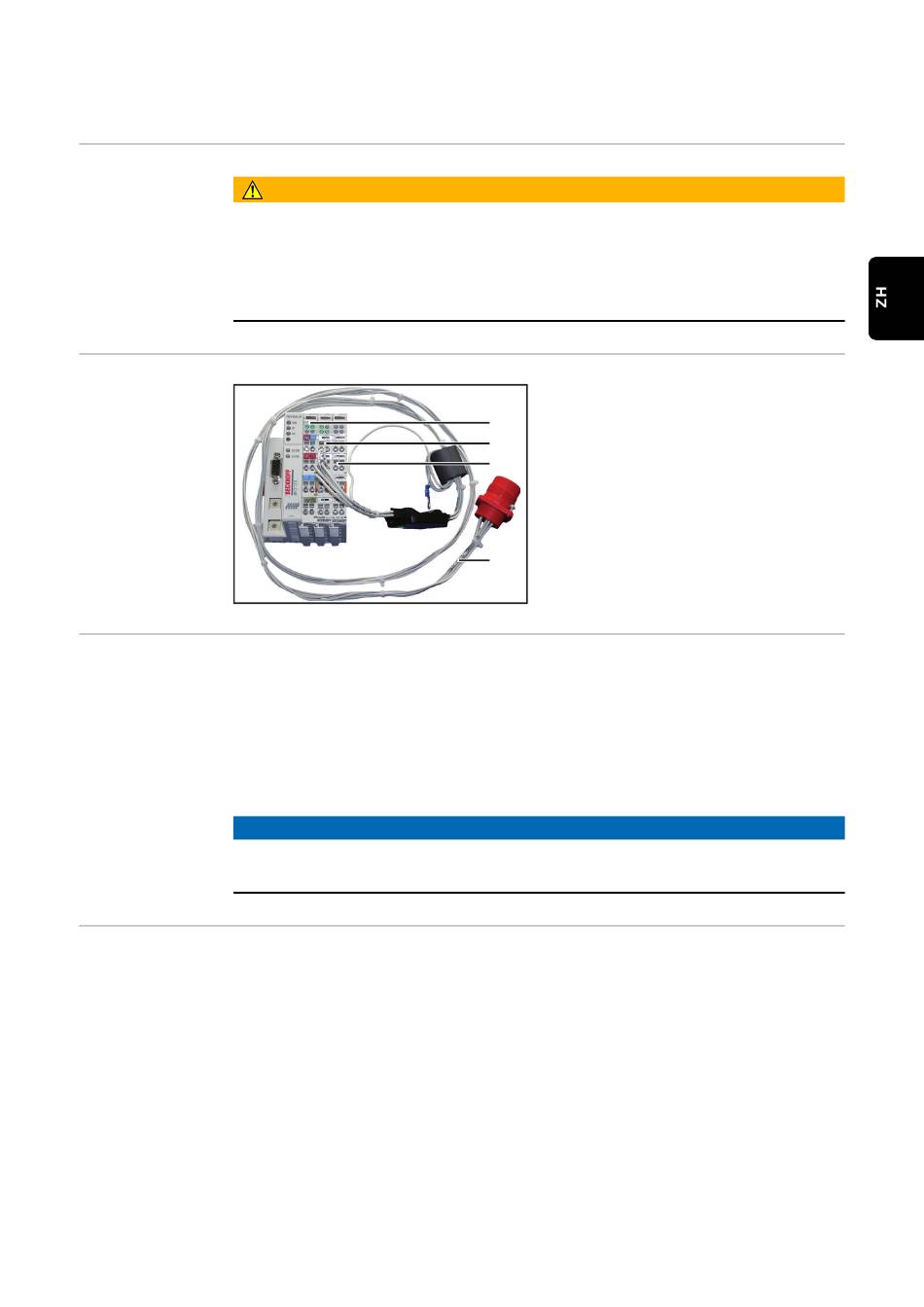

供应范围
Profibus 接口
设备设计方案 Profibus 是一种独立于制造商的开放式现场总线标准，广泛用于制造业、过程控制和建筑
Profibus 自动化等领域的各种应用。Profibus 适用于高速时间关键型数据传输，以及各种复杂的通
信任务。
Profibus 的特点是占用空间小且模块化程度高。我们可以将其轻松地安装在标准 C 型导轨
上（以节省空间），并采用执行器和传感器的直接布线（无需在连接端子之间进行任何互
连），而这会使安装过程变得十分简单且直观。统一的标签系统进一步简化了安装过程。
注意!
使用 BK3120 总线耦合器施加 128 个输入和输出字节的限制意味着最多可以同时控制 8 个
电源。
概览 "现场总线系统接口"包括以下部分：
-
-
危险!
仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。
完整阅读并充分理解本文档。
阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。
现场总线系统的输入和输出信号
现场总线系统信号说明
(1) Profibus 耦合器 BK3120
(2) 伏能士 LocalNet 连接端子
(1)
KL6021-0010
(2)
(3) 终端连接端子 KL9010
(3)
(4) LocalNet 电缆束 (1m)
(4)
