Verdrahtung
4.1

Verdrahtung auf einen Blick

Klemmenbelegung

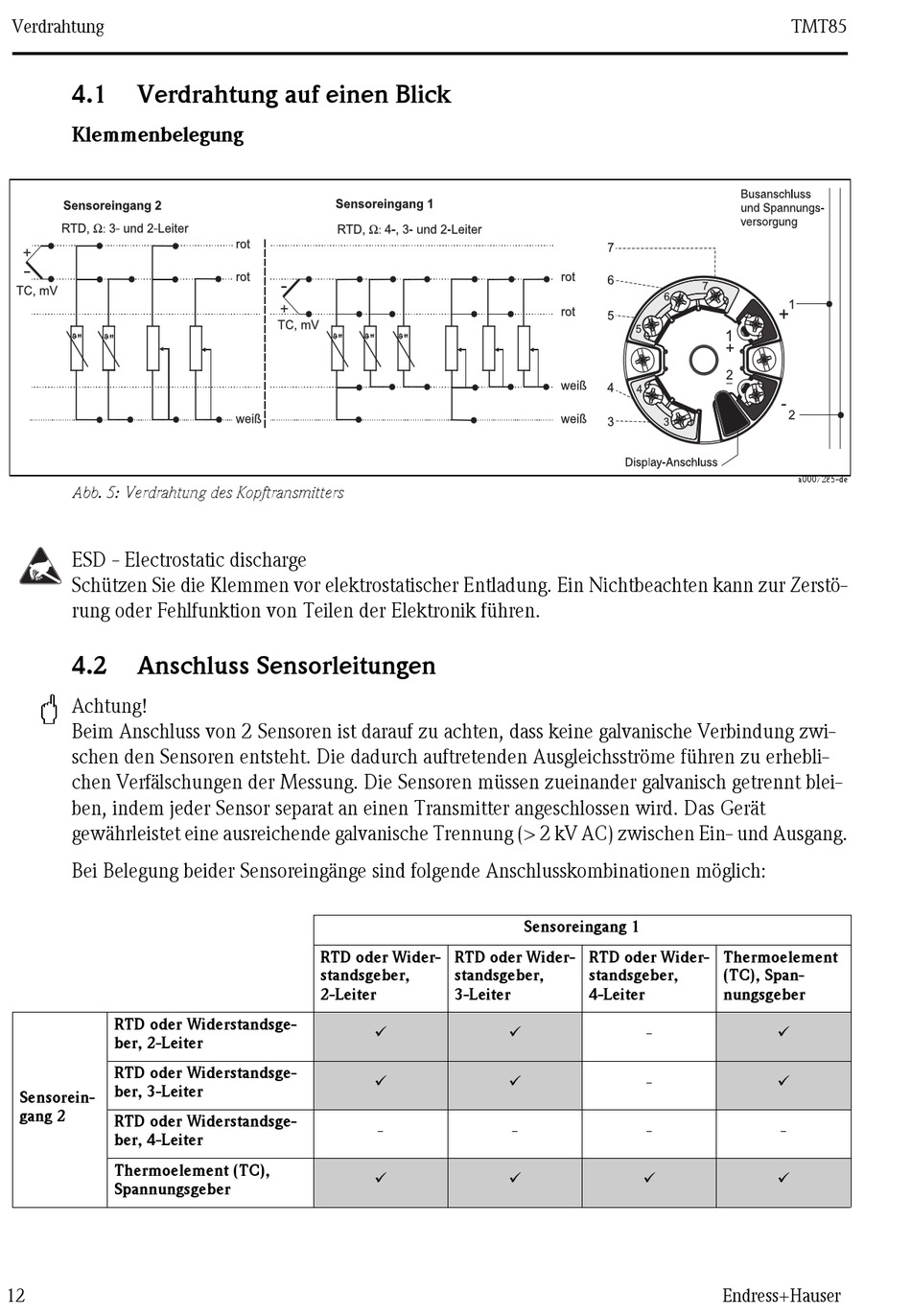

Abb. 5: Verdrahtung des Kopftransmitters
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-
rung oder Fehlfunktion von Teilen der Elektronik führen.
4.2

Anschluss Sensorleitungen

"
Achtung!
Beim Anschluss von 2 Sensoren ist darauf zu achten, dass keine galvanische Verbindung zwi-
schen den Sensoren entsteht. Die dadurch auftretenden Ausgleichsströme führen zu erhebli-
chen Verfälschungen der Messung. Die Sensoren müssen zueinander galvanisch getrennt blei-
ben, indem jeder Sensor separat an einen Transmitter angeschlossen wird. Das Gerät
gewährleistet eine ausreichende galvanische Trennung (> 2 kV AC) zwischen Ein- und Ausgang.
Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich:
RTD oder Widerstandsge-
ber, 2-Leiter
RTD oder Widerstandsge-
ber, 3-Leiter
Sensorein-
gang 2
RTD oder Widerstandsge-
ber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
12
RTD oder Wider- RTD oder Wider-
standsgeber, standsgeber,
2-Leiter 3-Leiter
-
Sensoreingang 1
RTD oder Wider-
standsgeber,
4-Leiter
-
-
- -
TMT85
a0007285-de
Thermoelement
(TC), Span-
nungsgeber
-
