Montage
3.3.2 Nordamerika-typische Montage

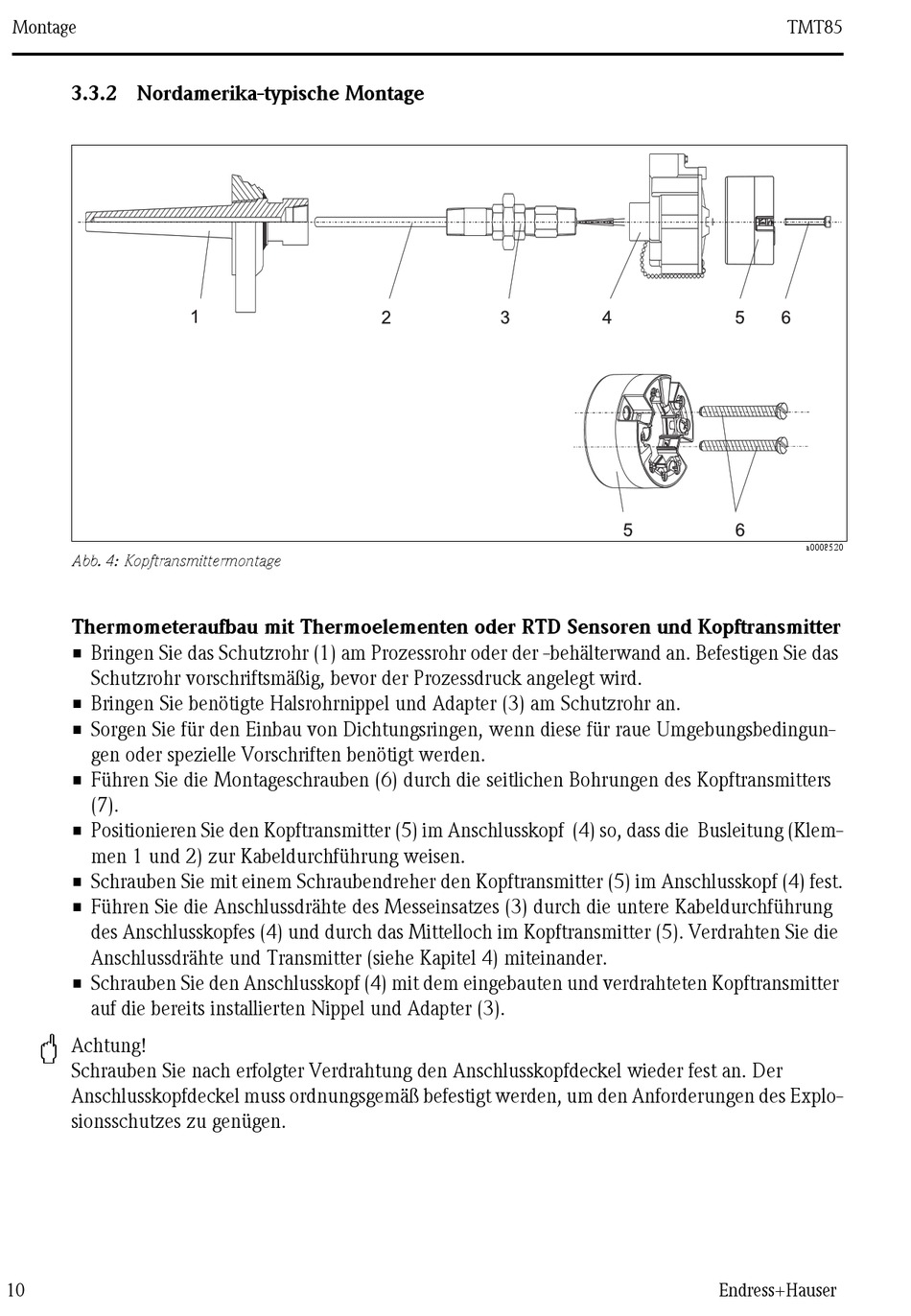

Abb. 4: Kopftransmittermontage
Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter
• Bringen Sie das Schutzrohr (1) am Prozessrohr oder der -behälterwand an. Befestigen Sie das
Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird.
• Bringen Sie benötigte Halsrohrnippel und Adapter (3) am Schutzrohr an.
• Sorgen Sie für den Einbau von Dichtungsringen, wenn diese für raue Umgebungsbedingun-
gen oder spezielle Vorschriften benötigt werden.
• Führen Sie die Montageschrauben (6) durch die seitlichen Bohrungen des Kopftransmitters
(7).
• Positionieren Sie den Kopftransmitter (5) im Anschlusskopf (4) so, dass die Busleitung (Klem-
men 1 und 2) zur Kabeldurchführung weisen.
• Schrauben Sie mit einem Schraubendreher den Kopftransmitter (5) im Anschlusskopf (4) fest.
• Führen Sie die Anschlussdrähte des Messeinsatzes (3) durch die untere Kabeldurchführung
des Anschlusskopfes (4) und durch das Mittelloch im Kopftransmitter (5). Verdrahten Sie die
Anschlussdrähte und Transmitter (siehe Kapitel 4) miteinander.
• Schrauben Sie den Anschlusskopf (4) mit dem eingebauten und verdrahteten Kopftransmitter
auf die bereits installierten Nippel und Adapter (3).
"
Achtung!
Schrauben Sie nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest an. Der
Anschlusskopfdeckel muss ordnungsgemäß befestigt werden, um den Anforderungen des Explo-
sionsschutzes zu genügen.
