TMT85
3.2 Montagebedingungen
3.2.1 Abmessungen
Angaben in mm (inch)

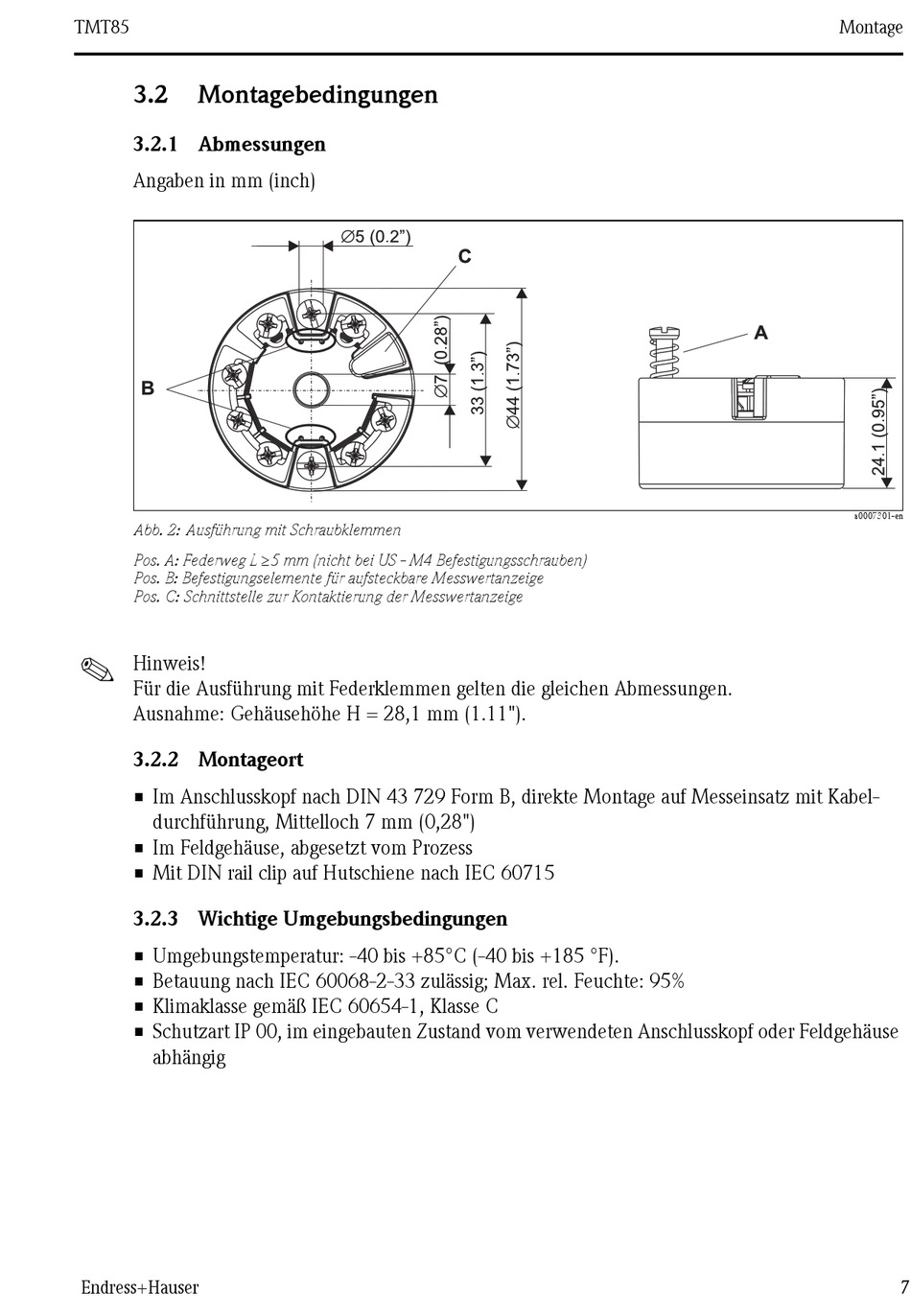

Abb. 2: Ausführung mit Schraubklemmen
Pos. A: Federweg L ≥5 mm (nicht bei US - M4 Befestigungsschrauben)
Pos. B: Befestigungselemente für aufsteckbare Messwertanzeige
Pos. C: Schnittstelle zur Kontaktierung der Messwertanzeige
!
Hinweis!
Für die Ausführung mit Federklemmen gelten die gleichen Abmessungen.
Ausnahme: Gehäusehöhe H = 28,1 mm (1.11").
3.2.2 Montageort
• Im Anschlusskopf nach DIN 43 729 Form B, direkte Montage auf Messeinsatz mit Kabel-
durchführung, Mittelloch 7 mm (0,28")
• Im Feldgehäuse, abgesetzt vom Prozess
• Mit DIN rail clip auf Hutschiene nach IEC 60715
3.2.3 Wichtige Umgebungsbedingungen
• Umgebungstemperatur: -40 bis +85°C (-40 bis +185 °F).
• Betauung nach IEC 60068-2-33 zulässig; Max. rel. Feuchte: 95%
• Klimaklasse gemäß IEC 60654-1, Klasse C
• Schutzart IP 00, im eingebauten Zustand vom verwendeten Anschlusskopf oder Feldgehäuse
abhängig
