Verdrahtung
4.3

Feldbusanschluss

Feldbus-Kabelspezifikationen nach IEC 61158-2 (MBP), Details siehe Betriebsanleitung (auf
CD-ROM). Der Anschluss von Geräten an den FOUNDATION Fieldbus™ kann auf zwei Arten
erfolgen:
• Über herkömmliche Kabelverschraubung
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich)
"
Achtung!
Es wird eine Erdung über eine der Erdungsschrauben (Anschlusskopf, Feldgehäuse) empfohlen.
4.3.1 Kabelverschraubung oder -durchführung

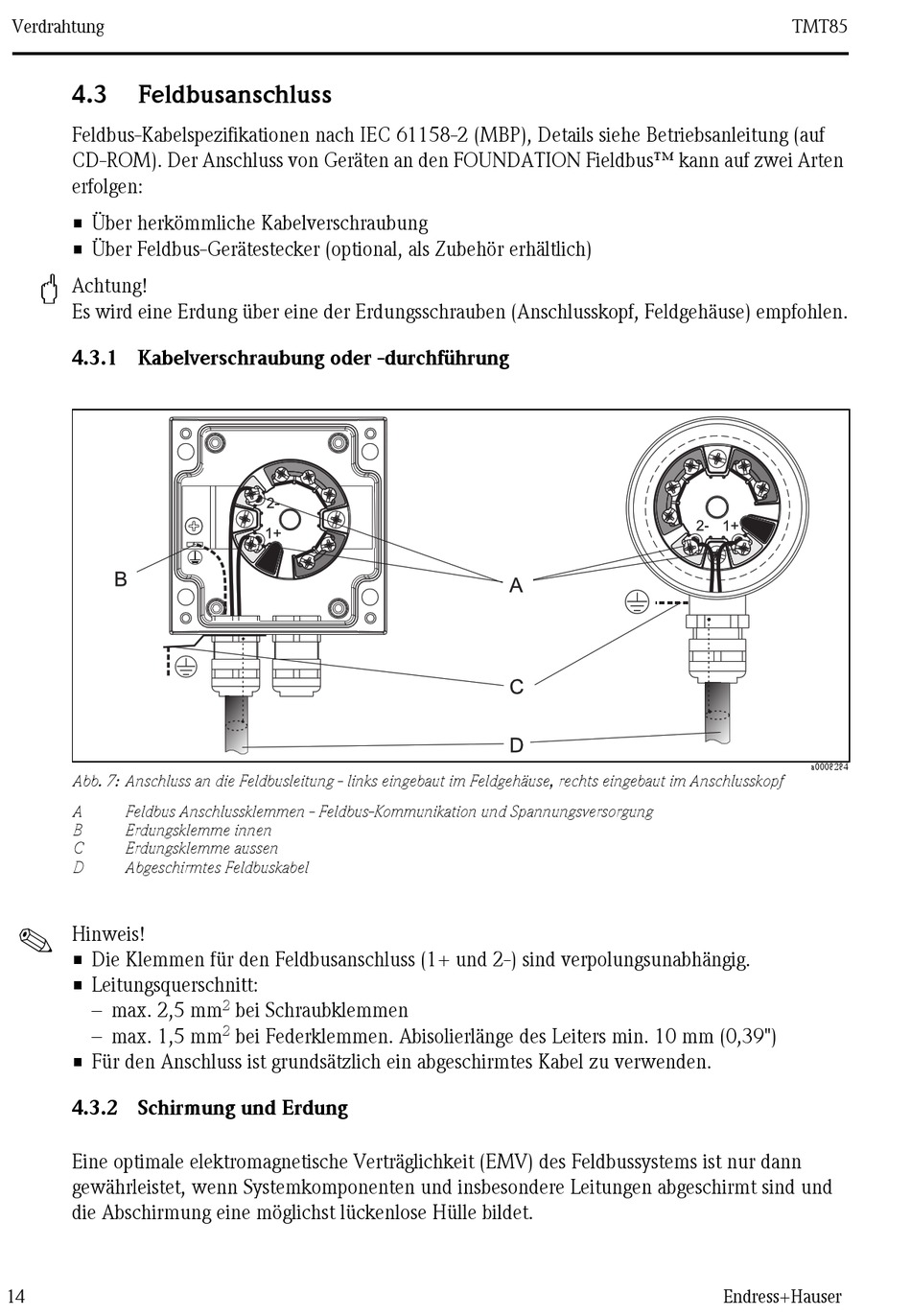

Abb. 7: Anschluss an die Feldbusleitung - links eingebaut im Feldgehäuse, rechts eingebaut im Anschlusskopf
A
Feldbus Anschlussklemmen - Feldbus-Kommunikation und Spannungsversorgung
B
Erdungsklemme innen
C
Erdungsklemme aussen
D
Abgeschirmtes Feldbuskabel
!
Hinweis!
• Die Klemmen für den Feldbusanschluss (1+ und 2-) sind verpolungsunabhängig.
• Leitungsquerschnitt:
– max. 2,5 mm
– max. 1,5 mm
• Für den Anschluss ist grundsätzlich ein abgeschirmtes Kabel zu verwenden.

4.3.2 Schirmung und Erdung

Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann
gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und
die Abschirmung eine möglichst lückenlose Hülle bildet.
14
2
bei Schraubklemmen
2
bei Federklemmen. Abisolierlänge des Leiters min. 10 mm (0,39")
TMT85
a0008284
Endress+Hauser
