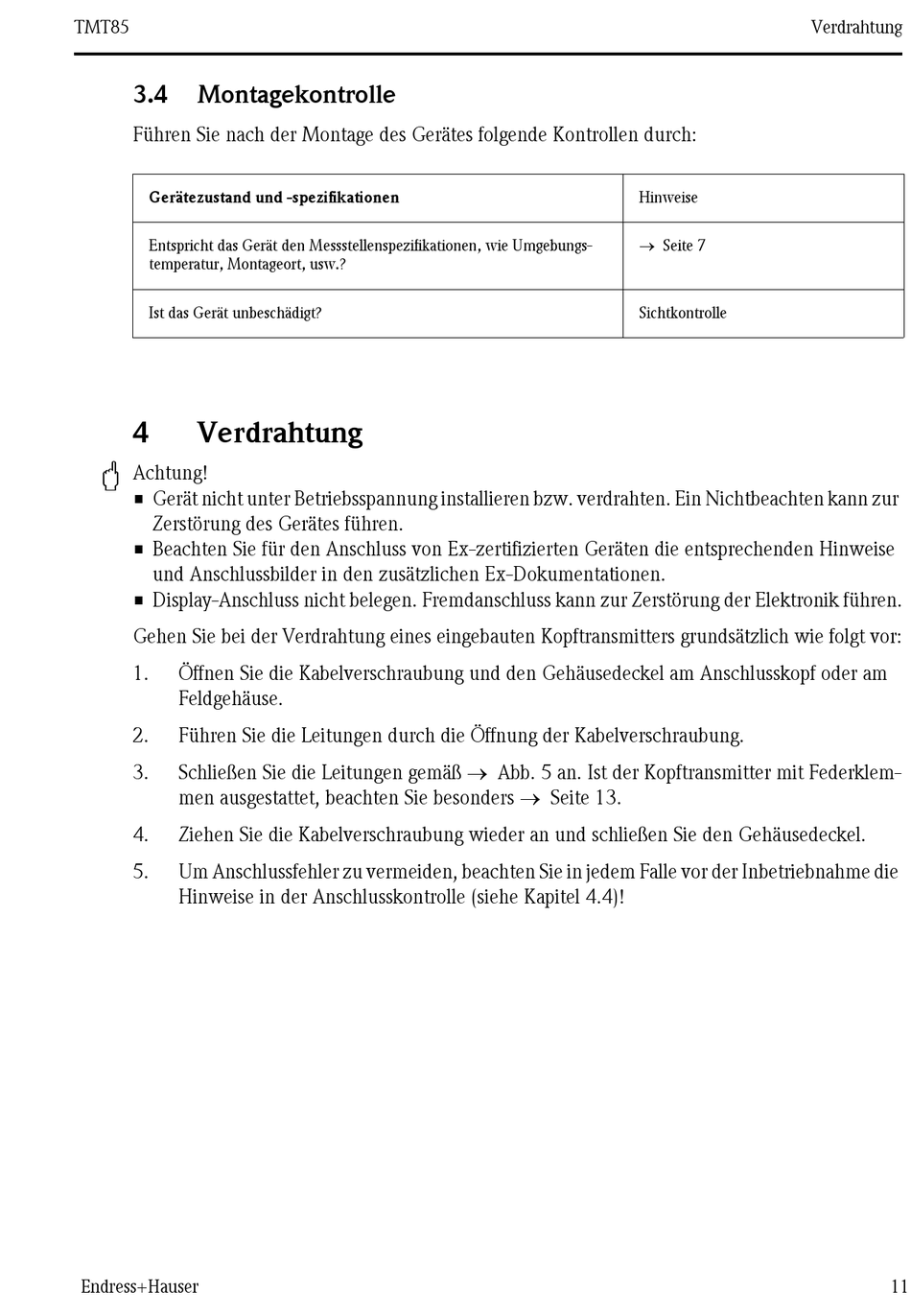

TMT85
3.4 Montagekontrolle
Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Entspricht das Gerät den Messstellenspezifikationen, wie Umgebungs-
temperatur, Montageort, usw.?
Ist das Gerät unbeschädigt?
4 Verdrahtung
"
Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung des Gerätes führen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise
und Anschlussbilder in den zusätzlichen Ex-Dokumentationen.
• Display-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elektronik führen.
Gehen Sie bei der Verdrahtung eines eingebauten Kopftransmitters grundsätzlich wie folgt vor:
1. Öffnen Sie die Kabelverschraubung und den Gehäusedeckel am Anschlusskopf oder am
Feldgehäuse.
2. Führen Sie die Leitungen durch die Öffnung der Kabelverschraubung.
Schließen Sie die Leitungen gemäß → Abb. 5 an. Ist der Kopftransmitter mit Federklem-
3.
men ausgestattet, beachten Sie besonders → Seite 13.
4. Ziehen Sie die Kabelverschraubung wieder an und schließen Sie den Gehäusedeckel.
5. Um Anschlussfehler zu vermeiden, beachten Sie in jedem Falle vor der Inbetriebnahme die
Hinweise in der Anschlusskontrolle (siehe Kapitel 4.4)!
Endress+Hauser
Hinweise
→ Seite 7
Sichtkontrolle
Verdrahtung
11
