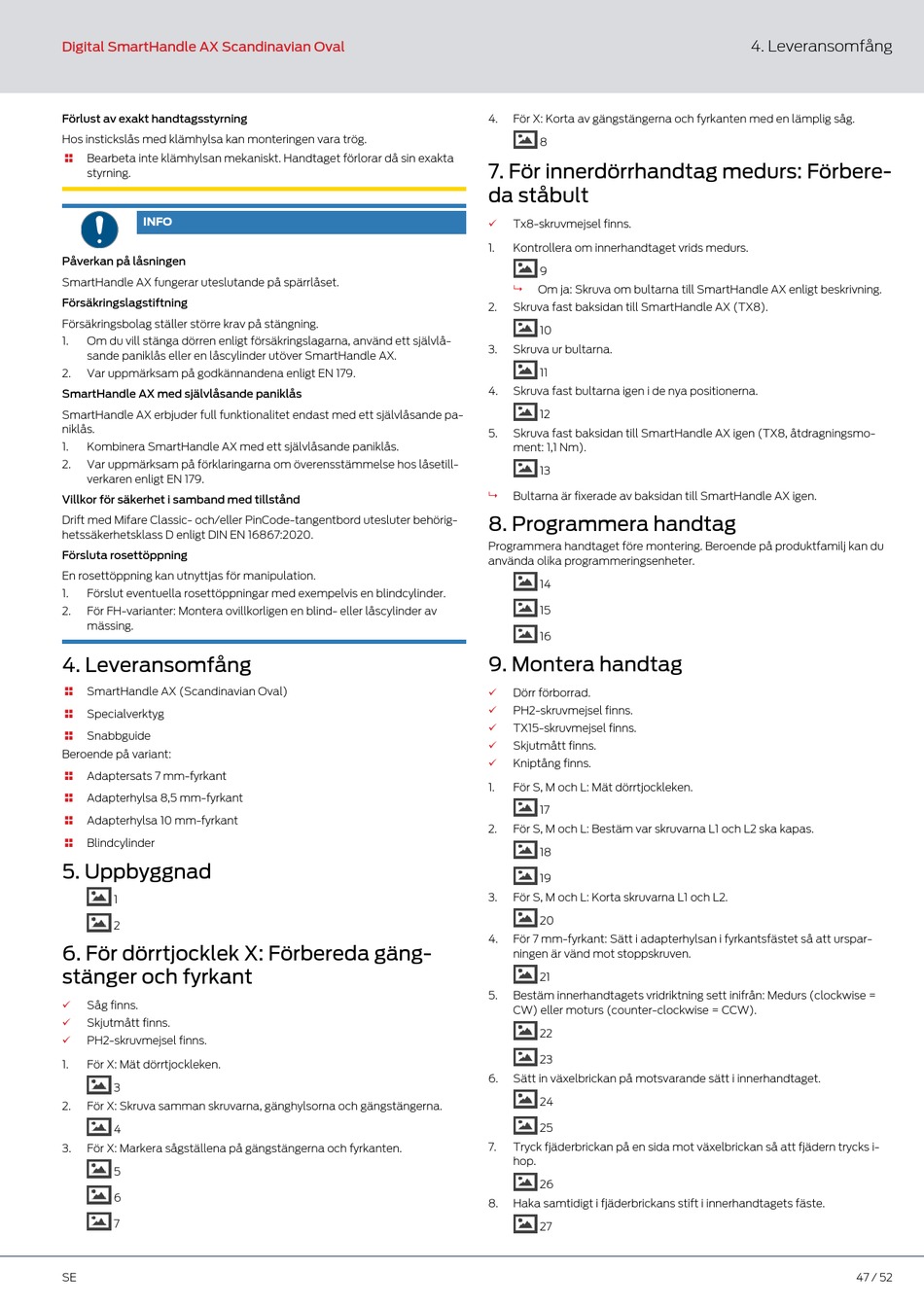

Digital SmartHandle AX Scandinavian Oval
Förlust av exakt handtagsstyrning
Hos instickslås med klämhylsa kan monteringen vara trög.
Bearbeta inte klämhylsan mekaniskt. Handtaget förlorar då sin exakta

styrning.
INFO
Påverkan på låsningen
SmartHandle AX fungerar uteslutande på spärrlåset.
Försäkringslagstiftning
Försäkringsbolag ställer större krav på stängning.
1. Om du vill stänga dörren enligt försäkringslagarna, använd ett självlå-
sande paniklås eller en låscylinder utöver SmartHandle AX.
2. Var uppmärksam på godkännandena enligt EN 179.
SmartHandle AX med självlåsande paniklås
SmartHandle AX erbjuder full funktionalitet endast med ett självlåsande pa-
niklås.
1. Kombinera SmartHandle AX med ett självlåsande paniklås.
2. Var uppmärksam på förklaringarna om överensstämmelse hos låsetill-
verkaren enligt EN 179.
Villkor för säkerhet i samband med tillstånd
Drift med Mifare Classic- och/eller PinCode-tangentbord utesluter behörig-
hetssäkerhetsklass D enligt DIN EN 16867:2020.
Försluta rosettöppning
En rosettöppning kan utnyttjas för manipulation.
1. Förslut eventuella rosettöppningar med exempelvis en blindcylinder.
2. För FH-varianter: Montera ovillkorligen en blind- eller låscylinder av
mässing.
4. Leveransomfång
SmartHandle AX (Scandinavian Oval)

Specialverktyg

Snabbguide

Beroende på variant:
Adaptersats 7 mm-fyrkant

Adapterhylsa 8,5 mm-fyrkant

Adapterhylsa 10 mm-fyrkant

Blindcylinder

5. Uppbyggnad
1
2
6. För dörrtjocklek X: Förbereda gäng-
stänger och fyrkant
ü Såg finns.
ü Skjutmått finns.
ü PH2-skruvmejsel finns.
1. För X: Mät dörrtjockleken.
3
2. För X: Skruva samman skruvarna, gänghylsorna och gängstängerna.
4
3. För X: Markera sågställena på gängstängerna och fyrkanten.
5
6
7
SE
4. För X: Korta av gängstängerna och fyrkanten med en lämplig såg.
8
7. För innerdörrhandtag medurs: Förbere-
da ståbult
ü Tx8-skruvmejsel finns.
1. Kontrollera om innerhandtaget vrids medurs.
9
9 Om ja: Skruva om bultarna till SmartHandle AX enligt beskrivning.
2. Skruva fast baksidan till SmartHandle AX (TX8).
10
3. Skruva ur bultarna.
11
4. Skruva fast bultarna igen i de nya positionerna.
12
5. Skruva fast baksidan till SmartHandle AX igen (TX8, åtdragningsmo-
ment: 1,1 Nm).
13
9 Bultarna är fixerade av baksidan till SmartHandle AX igen.
8. Programmera handtag
Programmera handtaget före montering. Beroende på produktfamilj kan du
använda olika programmeringsenheter.
14
15
16
9. Montera handtag
ü Dörr förborrad.
ü PH2-skruvmejsel finns.
ü TX15-skruvmejsel finns.
ü Skjutmått finns.
ü Kniptång finns.
1. För S, M och L: Mät dörrtjockleken.
17
2. För S, M och L: Bestäm var skruvarna L1 och L2 ska kapas.
18
19
3. För S, M och L: Korta skruvarna L1 och L2.
20
4. För 7 mm-fyrkant: Sätt i adapterhylsan i fyrkantsfästet så att urspar-
ningen är vänd mot stoppskruven.
21
5. Bestäm innerhandtagets vridriktning sett inifrån: Medurs (clockwise =
CW) eller moturs (counter-clockwise = CCW).
22
23
6. Sätt in växelbrickan på motsvarande sätt i innerhandtaget.
24
25
7. Tryck fjäderbrickan på en sida mot växelbrickan så att fjädern trycks i-
hop.
26
8. Haka samtidigt i fjäderbrickans stift i innerhandtagets fäste.
27
