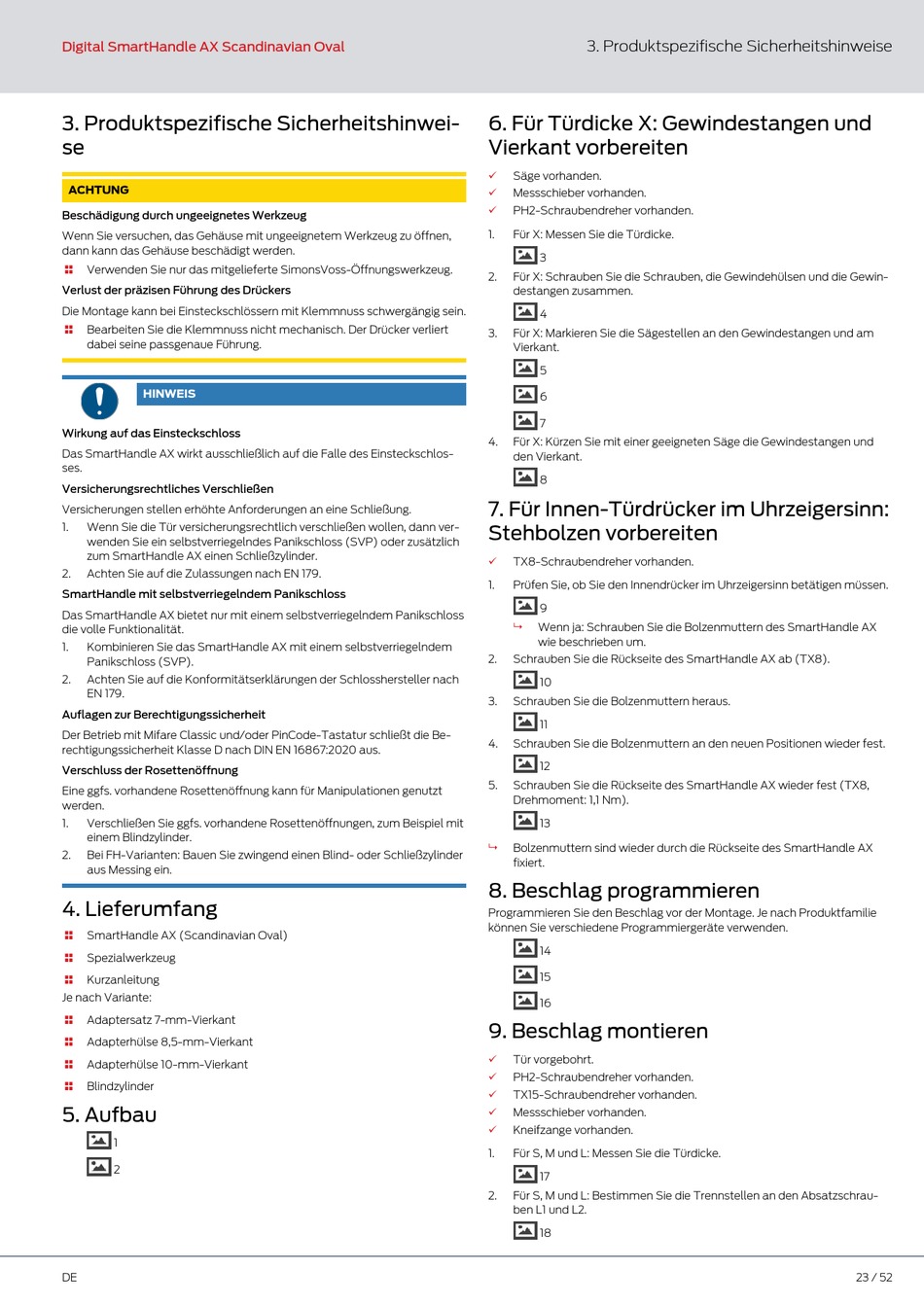

Digital SmartHandle AX Scandinavian Oval
3. Produktspezifische Sicherheitshinwei-
se
ACHTUNG
Beschädigung durch ungeeignetes Werkzeug
Wenn Sie versuchen, das Gehäuse mit ungeeignetem Werkzeug zu öffnen,
dann kann das Gehäuse beschädigt werden.
Verwenden Sie nur das mitgelieferte SimonsVoss-Öffnungswerkzeug.

Verlust der präzisen Führung des Drückers
Die Montage kann bei Einsteckschlössern mit Klemmnuss schwergängig sein.
Bearbeiten Sie die Klemmnuss nicht mechanisch. Der Drücker verliert

dabei seine passgenaue Führung.
HINWEIS
Wirkung auf das Einsteckschloss
Das SmartHandle AX wirkt ausschließlich auf die Falle des Einsteckschlos-
ses.
Versicherungsrechtliches Verschließen
Versicherungen stellen erhöhte Anforderungen an eine Schließung.
1. Wenn Sie die Tür versicherungsrechtlich verschließen wollen, dann ver-
wenden Sie ein selbstverriegelndes Panikschloss (SVP) oder zusätzlich
zum SmartHandle AX einen Schließzylinder.
2. Achten Sie auf die Zulassungen nach EN 179.
SmartHandle mit selbstverriegelndem Panikschloss
Das SmartHandle AX bietet nur mit einem selbstverriegelndem Panikschloss
die volle Funktionalität.
1. Kombinieren Sie das SmartHandle AX mit einem selbstverriegelndem
Panikschloss (SVP).
2. Achten Sie auf die Konformitätserklärungen der Schlosshersteller nach
EN 179.
Auflagen zur Berechtigungssicherheit
Der Betrieb mit Mifare Classic und/oder PinCode-Tastatur schließt die Be-
rechtigungssicherheit Klasse D nach DIN EN 16867:2020 aus.
Verschluss der Rosettenöffnung
Eine ggfs. vorhandene Rosettenöffnung kann für Manipulationen genutzt
werden.
1. Verschließen Sie ggfs. vorhandene Rosettenöffnungen, zum Beispiel mit
einem Blindzylinder.
2. Bei FH-Varianten: Bauen Sie zwingend einen Blind- oder Schließzylinder
aus Messing ein.
4. Lieferumfang
SmartHandle AX (Scandinavian Oval)

Spezialwerkzeug

Kurzanleitung

Je nach Variante:
Adaptersatz 7-mm-Vierkant

Adapterhülse 8,5-mm-Vierkant

 Adapterhülse 10-mm-Vierkant
 Blindzylinder
5. Aufbau
1
2
DE
3. Produktspezifische Sicherheitshinweise
6. Für Türdicke X: Gewindestangen und
Vierkant vorbereiten
Säge vorhanden.
ü
ü Messschieber vorhanden.
ü PH2-Schraubendreher vorhanden.
1. Für X: Messen Sie die Türdicke.
3
2. Für X: Schrauben Sie die Schrauben, die Gewindehülsen und die Gewin-
destangen zusammen.
4
3. Für X: Markieren Sie die Sägestellen an den Gewindestangen und am
Vierkant.
5
6
7
4. Für X: Kürzen Sie mit einer geeigneten Säge die Gewindestangen und
den Vierkant.
8
7. Für Innen-Türdrücker im Uhrzeigersinn:
Stehbolzen vorbereiten
TX8-Schraubendreher vorhanden.
ü
1. Prüfen Sie, ob Sie den Innendrücker im Uhrzeigersinn betätigen müssen.
9
9 Wenn ja: Schrauben Sie die Bolzenmuttern des SmartHandle AX
wie beschrieben um.
2. Schrauben Sie die Rückseite des SmartHandle AX ab (TX8).
10
3. Schrauben Sie die Bolzenmuttern heraus.
11
4. Schrauben Sie die Bolzenmuttern an den neuen Positionen wieder fest.
12
5. Schrauben Sie die Rückseite des SmartHandle AX wieder fest (TX8,
Drehmoment: 1,1 Nm).
13
9 Bolzenmuttern sind wieder durch die Rückseite des SmartHandle AX
fixiert.
8. Beschlag programmieren
Programmieren Sie den Beschlag vor der Montage. Je nach Produktfamilie
können Sie verschiedene Programmiergeräte verwenden.
14
15
16
9. Beschlag montieren
ü Tür vorgebohrt.
ü PH2-Schraubendreher vorhanden.
ü TX15-Schraubendreher vorhanden.
ü Messschieber vorhanden.
ü Kneifzange vorhanden.
1. Für S, M und L: Messen Sie die Türdicke.
17
2. Für S, M und L: Bestimmen Sie die Trennstellen an den Absatzschrau-
ben L1 und L2.
18
