4.5.3 LS Modus: Setup, Betriebsvorschriften und Anschlusspläne
4.5.3.1 Setup LS Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
und ENTER auf der RC.
Start des Setups:

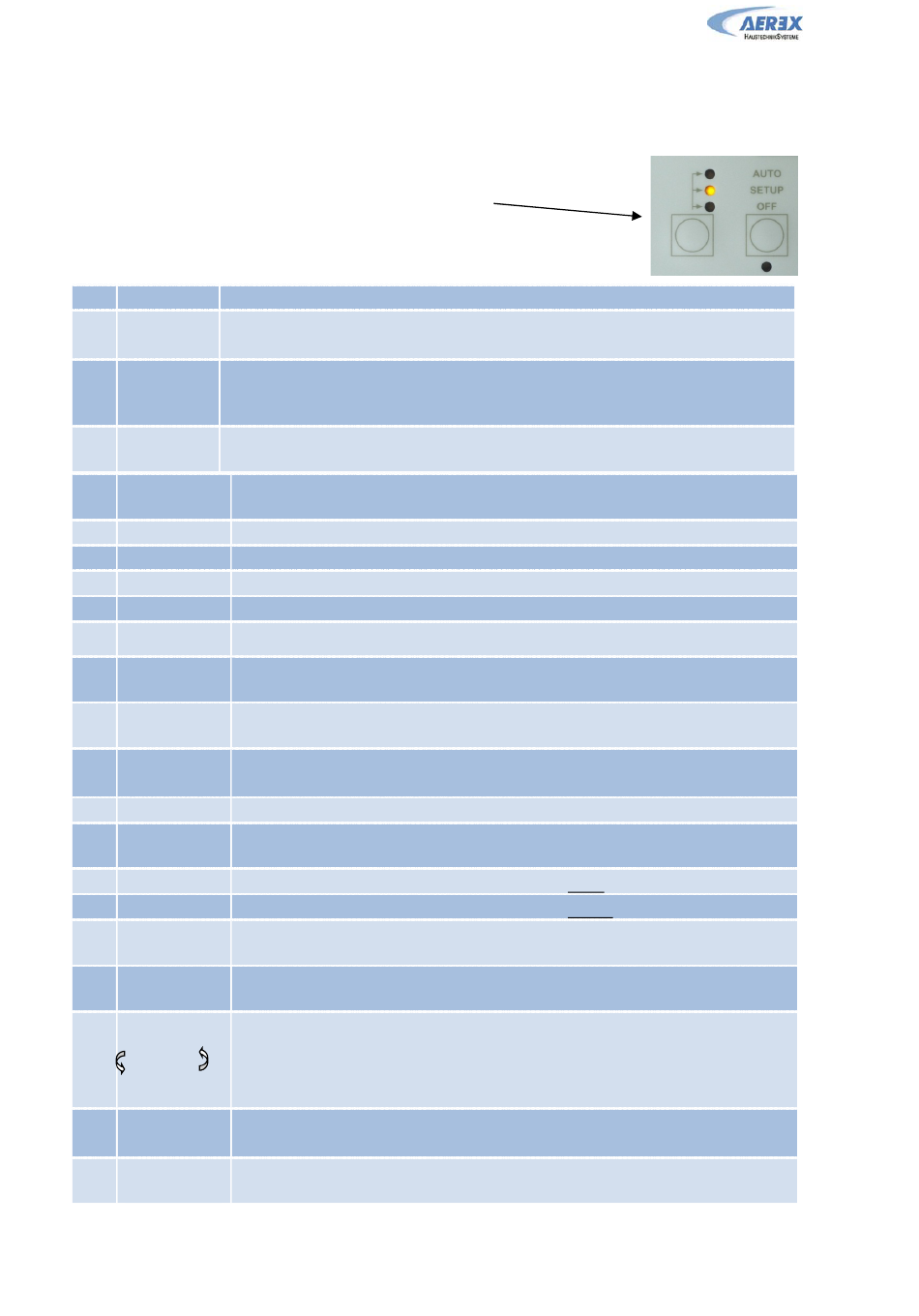

- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1 SPRACHE? Wählen Sie die Sprache aus (English, French, Dutch, German)
2 HEIZUNG Nur verfügbar bei einem internen Wassernachheizregister oder bei einem externen
Nachheizregister, welches über das Relais SAT BA/KW geregelt wird.
T°? xx°C
KÜHLUNG
3 Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-" ausgewählt
wurden, so ist die Zulufttemperatur für das mit dem Relais BA SAT BA/KW verbundene
T°? xx°C
PKW-Register einzutragen.
FREECOOL
4 Nur verfügbar beim modulierenden Bypass im Modus «FREECOOL» oder
T°? xx°C
« AF+FREECOOL». Für Einzelheiten : siehe 4.10
5 ARBEITS Wähle LS aus CA, LS, CPs
MODE
6 V min? Festlegung des minimalen Spannungswertes
7 V max? Festlegung des maximalen Spannungswertes
8 m³/h≡Vmin Vorgabe des Volumenstromes für den minimalen Spannungswert Vmin
9 m³/h≡Vmax Vorgabe des Volumenstromes für den maximalen Spannungswert Vmax
Reduzierung des Volumenstromes auf xx%, wenn Kontakte zwischen +12V und K3
10 % an K3?
geschlossen oder Taste III der RC-1 gedrückt wird. (Nachtabsenkung,...)
11 %FOL/ZUL Gewünschtes Verhältnis zwischen Fortluft (FOL) und Zuluft (ZUL) [im Raum wird
Über-, Unter- oder ausgeglichener Druck erzeugt]
12 CONFIG Wähle 'J' um die Zeitschaltfunktion zu aktivieren
ZEIT? N
UHRZEIT
13 Aktuelle Zeiteingabe
xx:xx
14 ... Für mehr Details siehe 4.6
15 DRUECK Druckalarm ist optional. Bei Auswahl N(ein) gehe zu Pkt. 20. Bei Auswahl J(a) folgen
ALARM? die nächsten Schritte.
16 ∆P ZUL Festlegung des zulässigen Druckanstieges für den Zuluftvolumenstrom.
17 ∆P FOL Festlegung des zulässigen Druckanstieges für den Fortluftvolumenstrom.
18 INIT Pa REF? Soll der Referenzdruck (Bezugsdruck) für den Zuluft- und Fortluftvolumenstrom
ermittelt werden? Auswahl J oder N
19 m³h INIT Bei Auswahl J ist hier der (Referenz-) Volumenstrom einzutragen, für den der
Referenzdruck ermittelt werden soll. (gleicher Volumenstrom für Zuluft und Fortluft)
Pa REF
20 Referenzdruck wird ermittelt...
INIT Nach +/-1 Minute speichert das System den ermittelten Druck als Referenzdruck.
Während des Vorganges werden Druck und Volumenstrom des Ventilators F1 auf
xxxx m³h
dem Display angezeigt.
xxxx Pa
21 ALARM Möglichkeit zum RESET des Alarms. Auswahl J oder N
RESET?
ENDE
22 Ende
KONFIG
