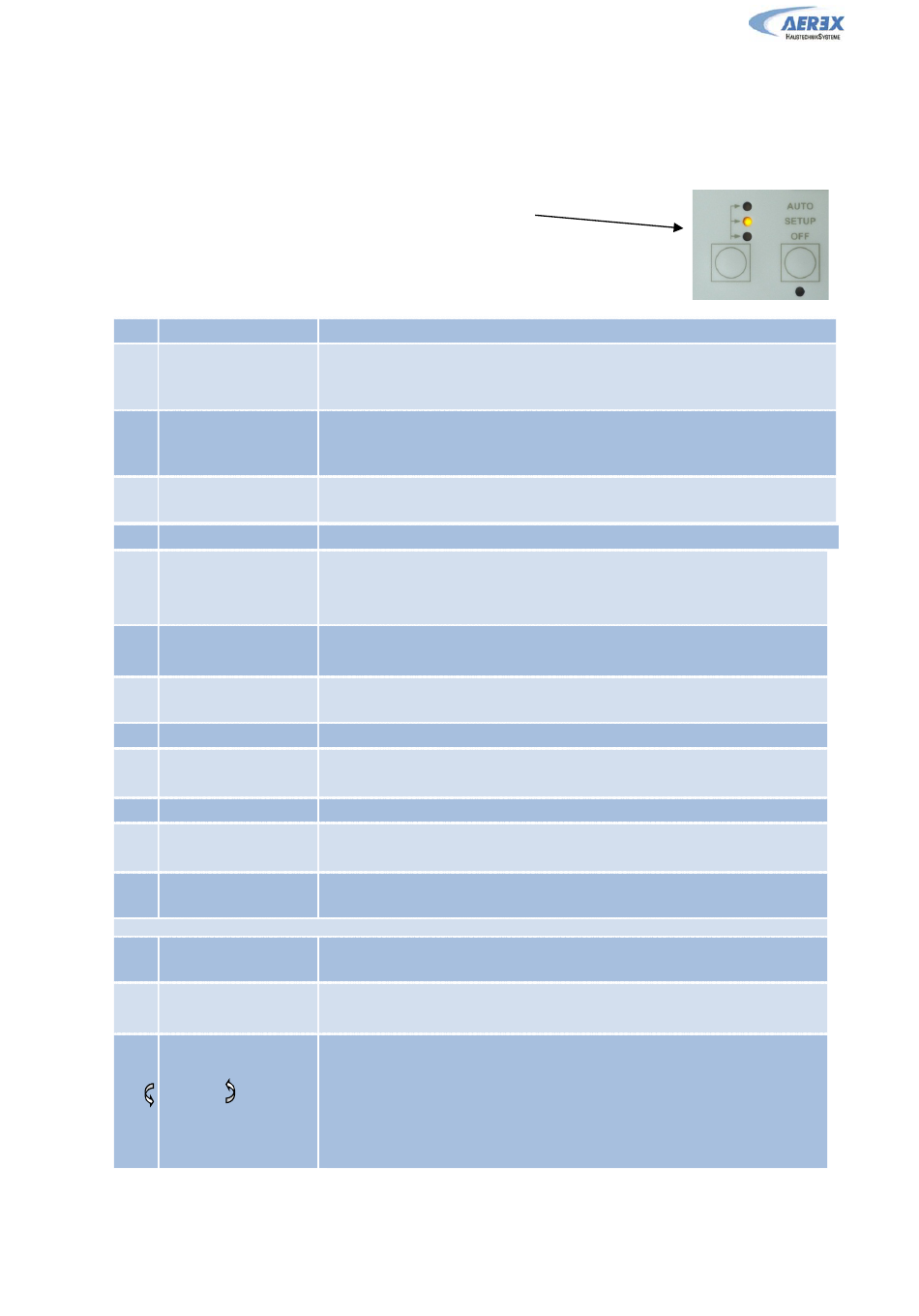

CPs Modus: Setup, Betriebsvorschriften und Anschlusspläne
4.5.4.1
Setup CPs-Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
Start des Setups:
- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1
SPRACHE?
2
HEIZUNG
T°? xx°C
3
KÜHLUNG
T°? xx°C
FREECOOL
4
T°? xx°C
5
ARBEITS MODE
CPs Auf
6
ZULUFT
7
% an K3?
8
%FOL/ZUL
9
CONFIG ZEIT? N
10
UHRZEIT
xx:xx
11
...
INIT CPS REF ? N
12
13
INIT via AIRFLOW?
Ermittlung über Volumenstrom (voreingestellt):das Gerät ermittelt automatisch den Referenzdruck
INIT ZUL
14
0000 m³h
INIT FOL
15
0000 m³h
16
INIT ZUL
xx,x V
INIT ZUL
xxxx m³h
Reco-Boxx ZX - Installations-, Wartungs- und Bedienungsanleitung [06-2016]
↑↓
Tasten und die Bestätigung mit
Wählen Sie die Sprache aus (English, French, Dutch, German)
Nur verfügbar bei einem internen Wassernachheizregister oder bei einem
externen Nachheizregister, welches über das Relais SAT BA/KW geregelt
wird.
Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-"
ausgewählt wurden, so ist die Zulufttemperatur für das mit dem Relais BA
SAT BA/KW verbundene PKW-Register einzutragen.
Nur verfügbar beim modulierenden Bypass im Modus «FREECOOL» oder
« AF+FREECOOL». Für Einzelheiten : siehe 4.10
Wähle LS aus CA, LS, CPs
Auswahl 'Kontanter Druck" für Zuluft (Auswahl ZULUFT), oder für Fortluft
(Auswahl FORTLUFT) oder für beide Volumenströme (Auswahl ZU+FORT).
Wenn ZU+FORT ausgewählt, springe zu Pkt. 8.
Reduzierung des Volumenstromes auf xx%, wenn Kontakte zwischen +12V
und K3 (CTR-i/o Modul) geschlossen oder Taste III der RC-1 gedrückt wird.
(Nachtabsenkung,...)
Gewünschtes Verhältnis zwischen Fortluft (FOL) und Zuluft (ZUL) [im Raum
wird Über-, Unter- oder ausgeglichener Druck erzeugt]
Wähle 'J' um die Zeitschaltfunktion zu aktivieren
Aktuelle Zeiteingabe
Für mehr Details siehe 4.6
Ermittlung des konstant zu haltenden Referenzdruckes ?
Wähle J um die Ermittlung des Referenzdruckes zu aktivieren.
Bei J (Pkt. 11): Auswahl, ob der Referenzdruck automatisch über den
Volumenstrom ermittelt oder manuell vorgegeben wird.
Festlegung des Zuluft-Volumenstromes, dem der Referenzdruck zugeordnet
werden soll (wenn ZULUFT oder ZU+FORT in Pkt. 5 ausgewählt wurde).
Festlegung des Fortluft-Volumenstromes, dem der Referenzdruck
zugeordnet werden soll (wenn FORTLUFT oder ZU+FORT in Pkt. 5
ausgewählt wurde).
Initialisierung des CPs-Zusammenhanges für Zuluft (wenn ZULUFT oder
ZU+FORT in Pkt. 5 ausgewählt wurde).
Nach 1 Minute speichert das System den Druckwert des Sensors, der beim
gewählten Volumenstrom (Pkt. 13) gemessen wird
Auf dem Display werden der aktuelle Volumenstrom und der aktuelle
Sensordruckwert angezeigt.
Seite 47 von 85
↑, ↓
und ENTER auf der RC-1.
