2 Installationshinweise

2.1 Aufstellen der Geräte - Innenaufstellung
Die Reco-Boxx ZX Geräte werden mit einem Grundrahmen und in einem Stück (kein erforderlicher
Zusammenbau) geliefert. Der Grundrahmen darf nicht entfernt werden, dieser ist für die Festigkeit der Einheit
notwendig! Der Grundrahmen ist dafür entworfen, den Transport und die Aufstellung der Einheiten einfach zu
ermöglichen.
Einbringmaß beachten (Türen und Durchgänge müssen ausreichend große Öffnung haben)!
Installieren Sie die Reco-Boxx auf einer ebenen Oberfläche.
Sorgen Sie für einen freien Zugang zu allen Bauteilen (Kontrolleinrichtungen, Ventilatoren, Filter usw.) für
Wartungszwecke und um den möglichen Austausch fehlerhafter Teile zu gewährleisten. Wir empfehlen einen
minimalen Abstand von 100 cm vor dem Gerät und einen Abstand von 60 cm hinter dem Gerät einzuhalten.
Es ist große Sorgfalt auf die Dichtheit des Gerätes verwendet worden. Stellen Sie sicher, dass auch das
Kanalnetz insbesondere an den Verbindungsstellen mit der Einheit luftdicht ist.
2.1.1

Kondensatablauf - Innenaufstellung

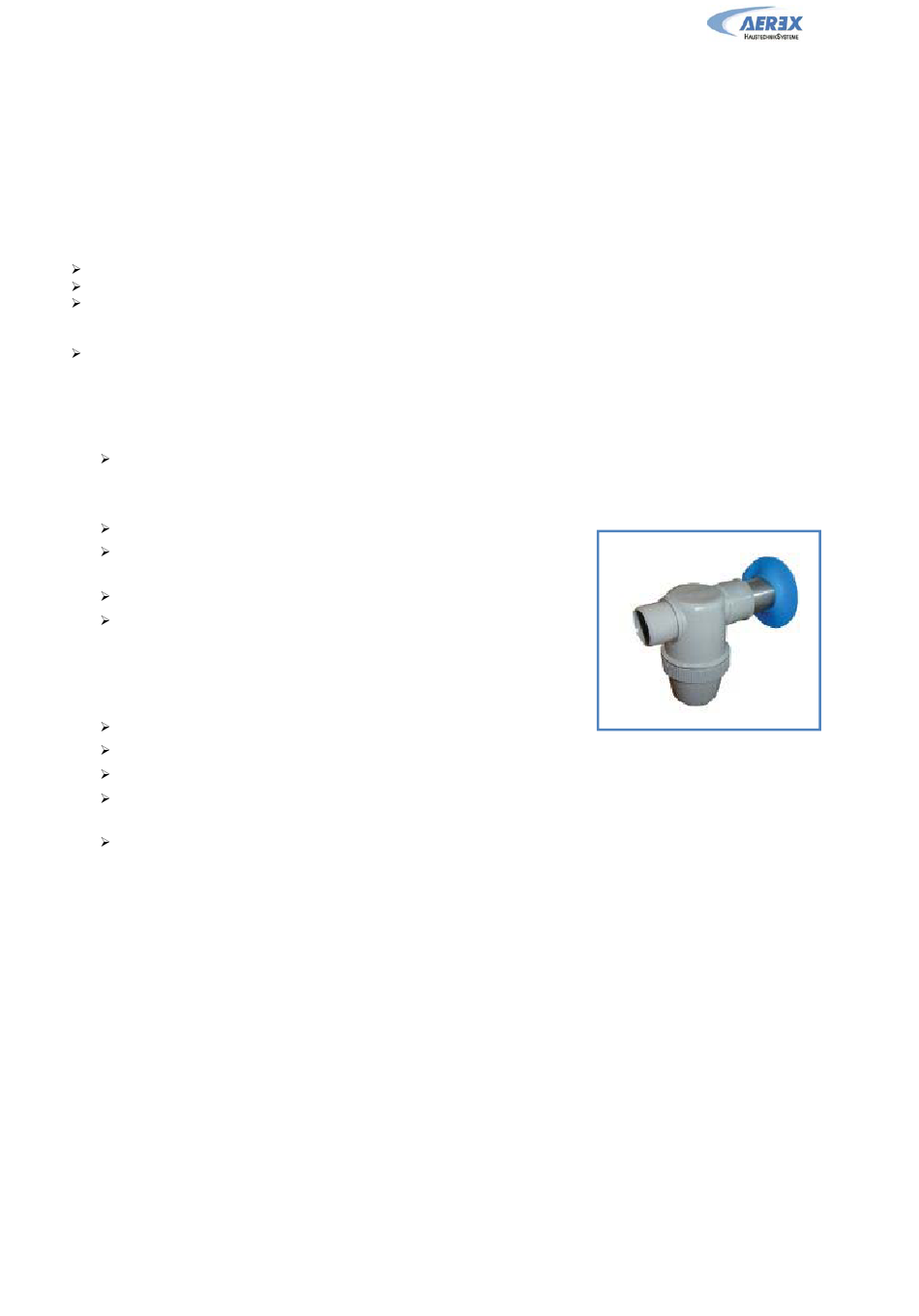

Der Siphon muss richtig installiert werden, um den Wasserabfluss sicherzustellen:
Prüfen Sie vor Beginn folgende Punkte:
Die Kondensatwanne muss wasserdicht sein;
Die Verbindung zwischen der Kondensatwanne und dem Abfluss
muss luftdicht sein;
die Installationshöhe des Siphons beträgt 180 mm Mitte Rohr;
die Druckdifferenz zwischen Innen- und Außenseite des Gerätes darf
nicht höher als 350 Pa sein! Bei größerer Druckdifferenz sind
gesonderte Maßnahmen zur sicheren Kondensatableitung, z.B. der
Einsatz des Kugelsiphons
vorzusehen!
Das Kondensat ist in einen freien Auslauf zu führen;
das Gefälle der Abflussleitung muss mindestens 1 cm / m betragen;
der Siphon muss für Reinigungszwecke zugänglich sein
Für die sichere Kondensatabfuhr bei Frost raten wir dringend zum Einsatz einer elektrischen
Begleitheizung für den Kondensatablauf!
Abschließend prüfen Sie den Kondensatabfluss (Einfüllen von Wasser in die Kondensatwanne). Ändern
Sie nötigenfalls das Gefälle.
Reco-Boxx ZX - Installations-, Wartungs- und Bedienungsanleitung [06-2016]
Art.-Nr. 0043.0699 (Saugsiphon)
Seite 28 von 85
"indoor"
Siphon
