4.5.2 CA Modus: Setup, Betriebsvorschriften und Anschlusspläne
4.5.2.1 Setup CA Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
Start des Setups:

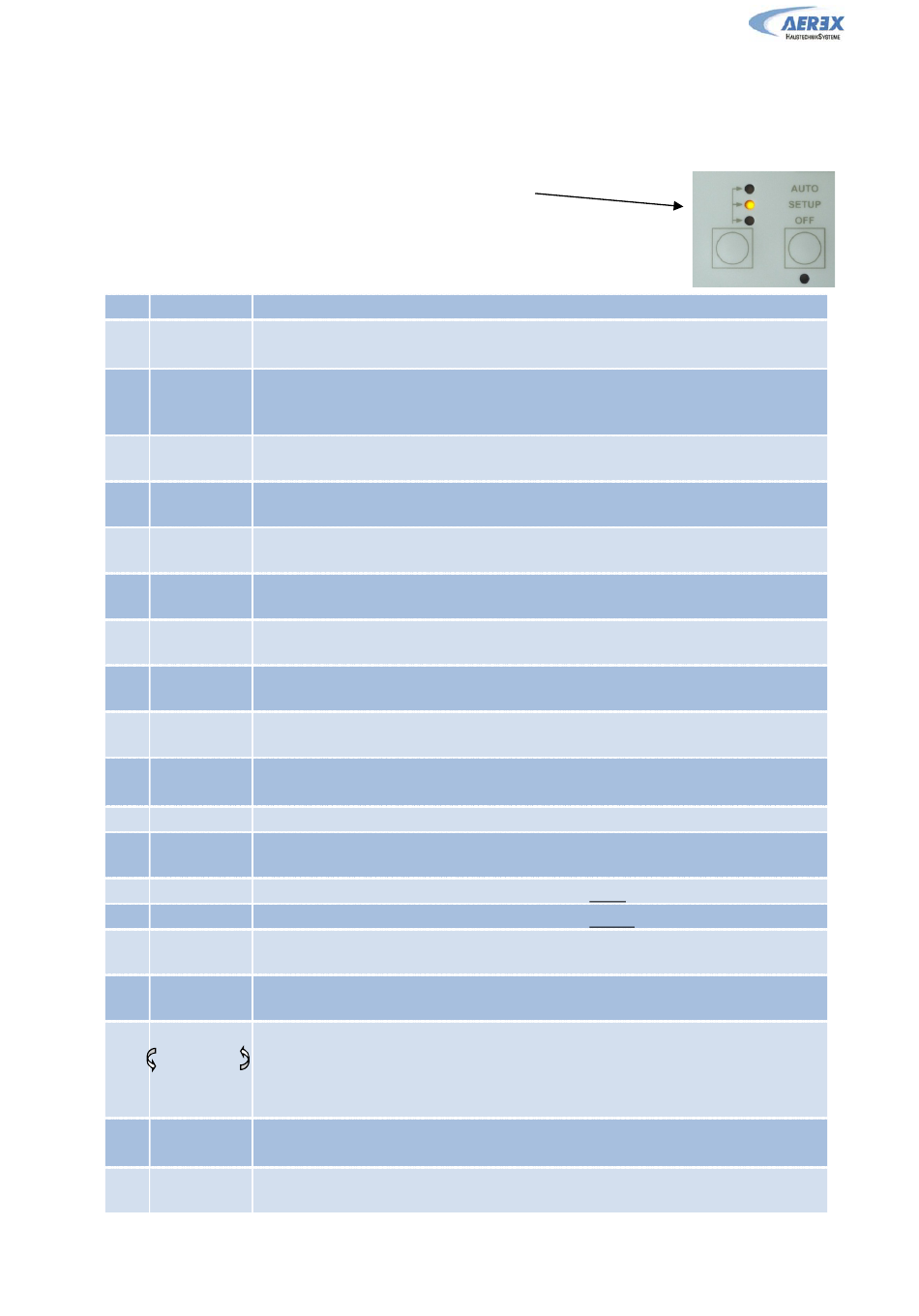

- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1 SPRACHE? Wählen Sie die Sprache aus (English, French, Dutch, German)
2 HEIZUNG Nur verfügbar bei einem internen Wassernachheizregister oder bei einem externen
Nachheizregister, welches über das Relais SAT BA/KW geregelt wird.
T°? xx°C
3 KÜHLUNG Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-" ausgewählt
wurden, so ist die Zulufttemperatur für das mit dem Relais BA SAT BA/KW verbundene
T°? xx°C
PKW-Register einzutragen.
FREECOOL
4 Nur verfügbar beim modulierenden Bypass im Modus «FREECOOL» oder
T°? xx°C
« AF+FREECOOL». Für Einzelheiten : siehe 4.10
ARBEITS
5 Wähle CA aus CA, LS, CPs
MODE
6 m³h K1? Gewünschter Zuluftvolumenstrom 1 (aktiviert, wenn Kontakte zwischen K1 und +12V
am TAC4 DG-Modul geschlossen oder Taste I an RC TAC4 gewählt)
7 m³h K2? Gewünschter Zuluftvolumenstrom 2 (aktiviert, wenn Kontakte zwischen K1 und +12V
am TAC4 DG-Modul geschlossen oder Taste II an RC TAC4 gewählt)
8 m³h K3? Gewünschter Zuluftvolumenstrom 3 (aktiviert, wenn Kontakte zwischen K1 und +12V
am TAC4 DG-Modul geschlossen oder Taste III an RC TAC4 gewählt)
9 %FOL/ZUL Gewünschtes Verhältnis zwischen Fortluft (FOL) und Zuluft (ZUL) [im Raum wird Über-
, Unter- oder ausgeglichener Druck erzeugt
10 CONFIG Wähle 'J' um die Zeitschaltfunktion zu aktivieren
ZEIT? N
11 UHRZEIT Aktuelle Zeiteingabe
xx:xx
12 ... Für mehr Details siehe 4.6
13 DRUECK Druckalarm ist optional. Bei Auswahl N(ein) gehe zu Pkt. 18. Bei Auswahl J(a) folgen
ALARM? die nächsten Schritte.
14 ∆P ZUL Festlegung des zulässigen Druckanstieges für den Zuluftvolumenstrom.
15 ∆P FOL Festlegung des zulässigen Druckanstieges für den Fortluftvolumenstrom.
16 INIT Pa Soll der Referenzdruck (Bezugsdruck) für den Zuluft- und Fortluftvolumenstrom
REF? ermittelt werden? Auswahl J oder N
17 m³h INIT Bei Auswahl J ist hier der (Referenz-) Volumenstrom einzutragen, für den der
Referenzdruck ermittelt werden soll. (gleicher Volumenstrom für Zuluft und Abluft)
18 Pa REF INIT Referenzdruck wird ermittelt...
Nach +/-1 Minute speichert das System den ermittelten Druck als Referenzdruck.
Während des Vorganges werden Druck und Volumenstrom des Ventilators F1 auf dem
xxxx m³h
Display angezeigt.
xxxx Pa
19 ALARM Möglichkeit zum RESET des Alarms. Auswahl J oder N
RESET?
20 ENDE Ende
KONFIG
