3.1.3

Besondere Hinweise zum CTR-i/o-Modul und SAT3 Relais

Besondere Hinweise:
Die Platine stellt eine Bordspannung von 12 V DC zum Schalten der Kontakte „K 1-3" und „IN 1-9" zur
Verfügung.
Durch Schließen der Kontakte K1 / K2 oder K3 wird der jeweilige Volumenstrom (Stufe 1-3) aktiviert.
Dieses kann auch durch externe Schalter oder bei Ansteuerung mittels BUS-System oder GLT über
externe Aktoren erfolgen (siehe separate Anschlusspläne bei den gewünschten Betriebsmodis).
Die Relaiskontakte O.R.1 bis O.R. 4 sind potentialfrei mit maximal 30 V DC/4A oder 230 V AC/4A zu
belasten. Diese Relaiskontakte sind als „NO" (normaly open) ausgeführt (z.B. O.R. 2 „Fan on" schließt bei
laufenden Ventilatoren und öffnet bei Ventilatorstillstand).

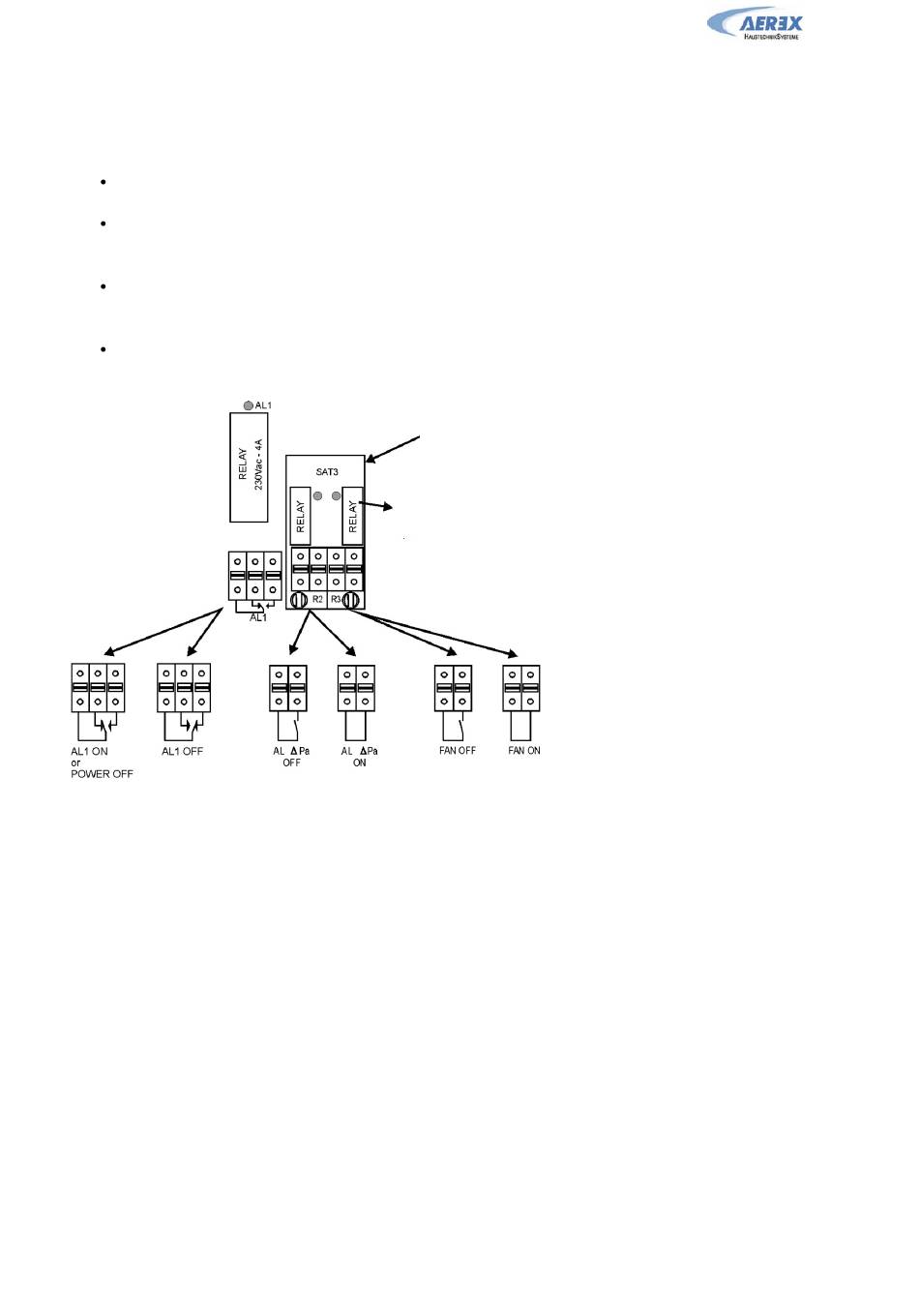

Über folgende Relais sind Alarm- bzw. Statusmeldungen möglich:
Reco-Boxx ZX - Installations-, Wartungs- und Bedienungsanleitung [06-2016]
O.R.1 O.R.2
Option: SAT3 Relais (NO-Normaly Open).
Potentialfrei
Max. 30 VDC/4A, 230 V AC/4A
Seite 34 von 85
