Digital Cylinder AX (Z5)

9.1.2 Montage mit Aufsteckblenden

(Handbuch)

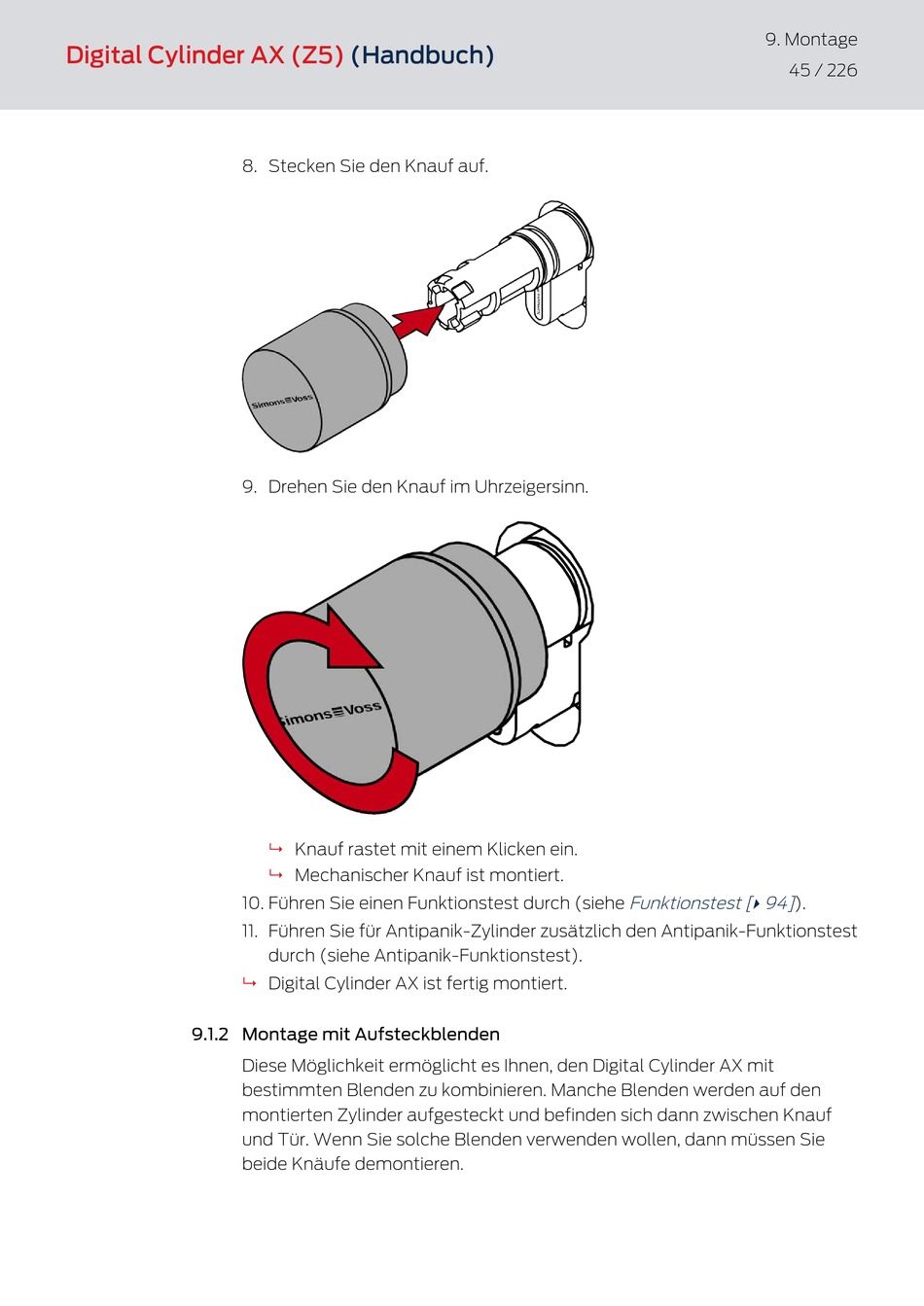

8. Stecken Sie den Knauf auf.
9. Drehen Sie den Knauf im Uhrzeigersinn.
Knauf rastet mit einem Klicken ein.
9
Mechanischer Knauf ist montiert.
9
10. Führen Sie einen Funktionstest durch (siehe
11. Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest
durch (siehe Antipanik-Funktionstest).
Digital Cylinder AX ist fertig montiert.
9
Diese Möglichkeit ermöglicht es Ihnen, den Digital Cylinder AX mit
bestimmten Blenden zu kombinieren. Manche Blenden werden auf den
montierten Zylinder aufgesteckt und befinden sich dann zwischen Knauf
und Tür. Wenn Sie solche Blenden verwenden wollen, dann müssen Sie
beide Knäufe demontieren.
9. Montage
45 / 226
Funktionstest [ 94]
).
}
