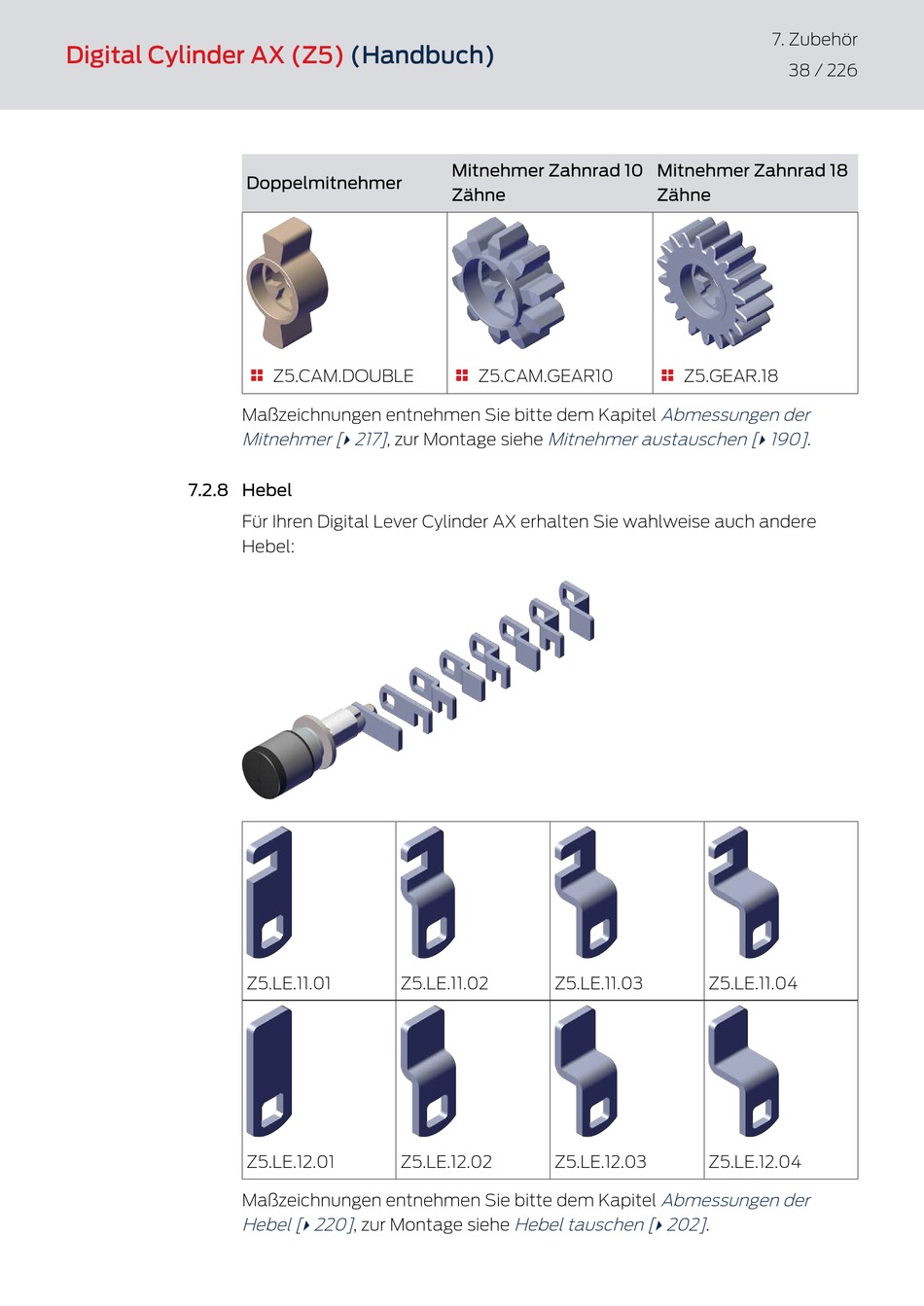

Digital Cylinder AX (Z5)
7.2.8 Hebel
(Handbuch)
Doppelmitnehmer
Z5.CAM.DOUBLE

Maßzeichnungen entnehmen Sie bitte dem Kapitel
Mitnehmer [ 217]
, zur Montage siehe
}
Für Ihren Digital Lever Cylinder AX erhalten Sie wahlweise auch andere
Hebel:
Z5.LE.11.01 Z5.LE.11.02
Z5.LE.12.01 Z5.LE.12.02
Maßzeichnungen entnehmen Sie bitte dem Kapitel
Hebel [ 220]
, zur Montage siehe
}
Mitnehmer Zahnrad 10
Zähne
Z5.CAM.GEAR10

Mitnehmer austauschen [
Z5.LE.11.03
Z5.LE.12.03
Hebel tauschen [
7. Zubehör
38 / 226
Mitnehmer Zahnrad 18
Zähne
Z5.GEAR.18

Abmessungen der
190]
.
}
Z5.LE.11.04
Z5.LE.12.04
Abmessungen der
202]
.
}
