Digital Cylinder AX (Z5)
(Handbuch)
ACHTUNG
Unbefugter Zutritt durch Aufbohren auf Innenseite
Die Außenseite der Digital Cylinder AX ist je nach Ausführung auf der Au-
ßenseite mit einem Bohrschutz ausgerüstet.
Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden,
dann montieren Sie den Digital Cylinder AX so, dass sich diese Seite in
einem geschützten Bereich befindet.
ü
Rosetten ggfs. bereits montiert.

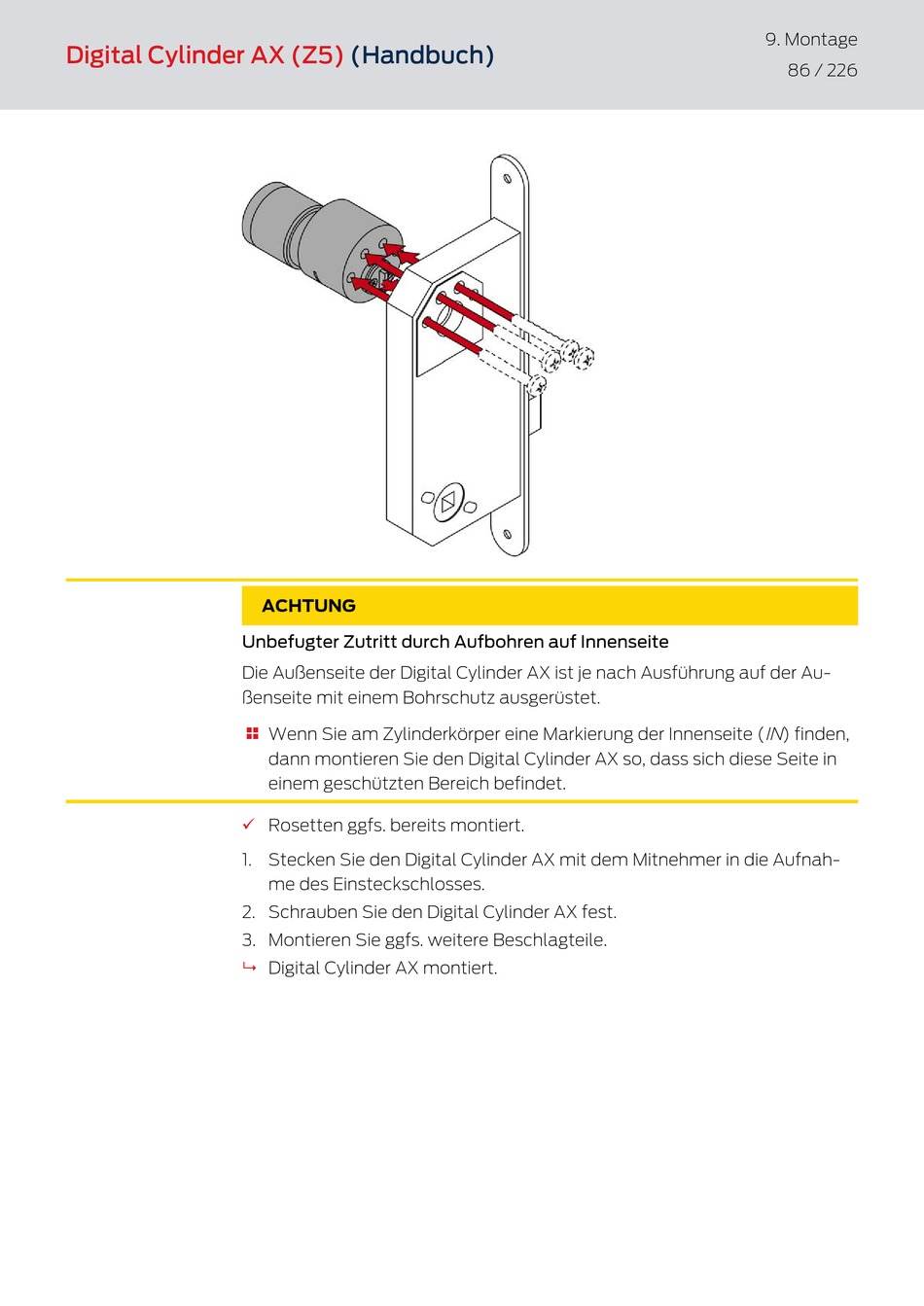

1. Stecken Sie den Digital Cylinder AX mit dem Mitnehmer in die Aufnah-
me des Einsteckschlosses.
2. Schrauben Sie den Digital Cylinder AX fest.
3. Montieren Sie ggfs. weitere Beschlagteile.
9
Digital Cylinder AX montiert.
9. Montage
86 / 226
