Digital Cylinder AX (Z5)
(Handbuch)

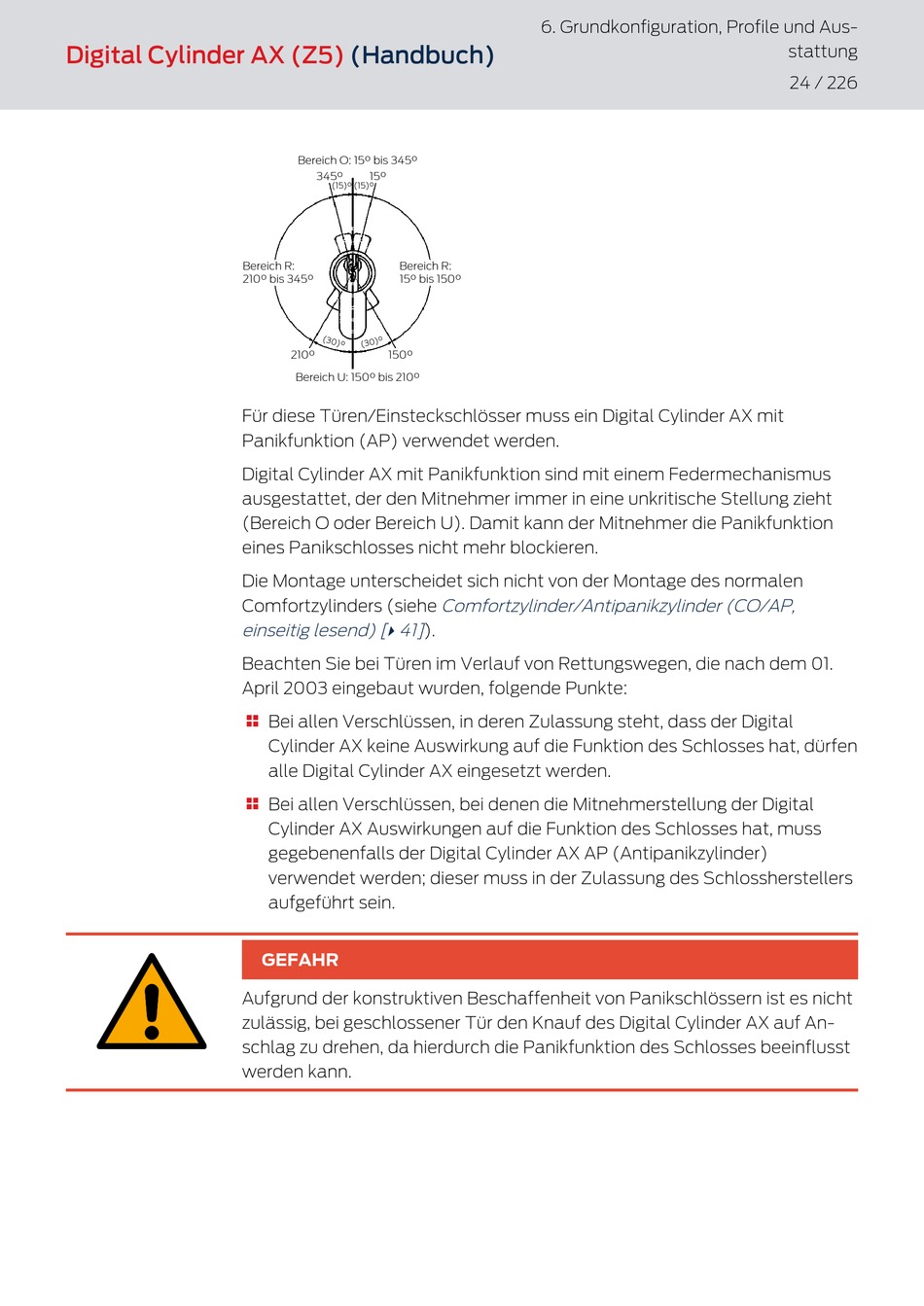

Bereich O: 15° bis 345°
345°
15°
(15)°
(15)°
Bereich R:
Bereich R:
210° bis 345°
15° bis 150°
210°
150°
Bereich U: 150° bis 210°
Für diese Türen/Einsteckschlösser muss ein Digital Cylinder AX mit
Panikfunktion (AP) verwendet werden.
Digital Cylinder AX mit Panikfunktion sind mit einem Federmechanismus
ausgestattet, der den Mitnehmer immer in eine unkritische Stellung zieht
(Bereich O oder Bereich U). Damit kann der Mitnehmer die Panikfunktion
eines Panikschlosses nicht mehr blockieren.
Die Montage unterscheidet sich nicht von der Montage des normalen
Comfortzylinders (siehe
einseitig lesend) [
41]
}
Beachten Sie bei Türen im Verlauf von Rettungswegen, die nach dem 01.
April 2003 eingebaut wurden, folgende Punkte:
Bei allen Verschlüssen, in deren Zulassung steht, dass der Digital
Cylinder AX keine Auswirkung auf die Funktion des Schlosses hat, dürfen
alle Digital Cylinder AX eingesetzt werden.
Bei allen Verschlüssen, bei denen die Mitnehmerstellung der Digital
Cylinder AX Auswirkungen auf die Funktion des Schlosses hat, muss
gegebenenfalls der Digital Cylinder AX AP (Antipanikzylinder)
verwendet werden; dieser muss in der Zulassung des Schlossherstellers
aufgeführt sein.
GEFAHR
Aufgrund der konstruktiven Beschaffenheit von Panikschlössern ist es nicht
zulässig, bei geschlossener Tür den Knauf des Digital Cylinder AX auf An-
schlag zu drehen, da hierdurch die Panikfunktion des Schlosses beeinflusst
werden kann.
6. Grundkonfiguration, Profile und Aus-
Comfortzylinder/Antipanikzylinder (CO/AP,
).
stattung
24 / 226
