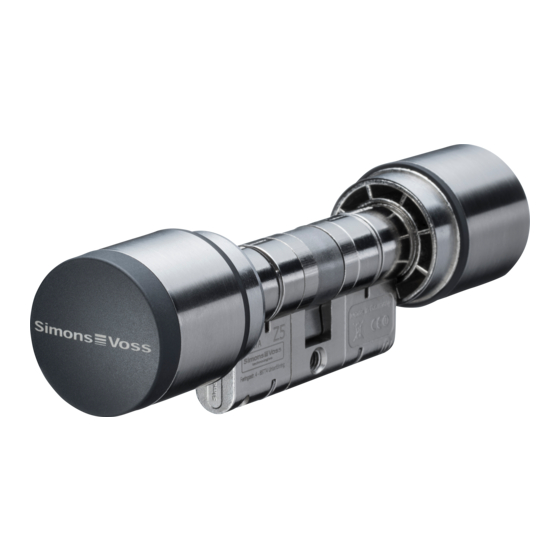

Simons Voss Technologies Z5 Handbuch

Vorschau ausblenden Andere Handbücher für Z5:

Werbung

Quicklinks

Diese Anleitung herunterladen
Digital Cylinder AX (Z5)
Handbuch
14.03.2024

Werbung

loading

Verwandte Anleitungen für Simons Voss Technologies Z5

Inhaltszusammenfassung für Simons Voss Technologies Z5

  • Seite 1 Digital Cylinder AX (Z5) Handbuch 14.03.2024...
  • Seite 2 Inhaltsverzeichnis Digital Cylinder AX (Z5) (Handbuch) 2 / 226 Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ...................... 5 Allgemeine Sicherheitshinweise...................... 6 Produktspezifische Sicherheitshinweise ...................  9 AP-spezifische Sicherheitshinweise.................... 12 Aufbau................................ 14 Mechanischer Knauf .............................  15 Elektronischer Knauf.............................  15 Comfortzylinder (CO; einseitig lesend) .................... 16 Freidrehender Zylinder (FD; beidseitig lesend)................ 16 Halbzylinder (HZ, einseitig lesend)......................
  • Seite 3 Inhaltsverzeichnis Digital Cylinder AX (Z5) (Handbuch) 3 / 226 Zubehör............................... 29 Spezialwerkzeuge ............................ 29 Bauteile ................................ 30 7.2.1 LockNode ............................ 30 7.2.2 Austauschkappen........................ 30 7.2.3 Längenmodularität ........................ 32 7.2.4 Kernverlängerung.........................  33 7.2.5 Knäufe ............................... 34 7.2.6 Gripring ..............................  37 7.2.7 Mitnehmer ............................ 37 7.2.8 Hebel .............................. 38 Programmierung ............................ 39...
  • Seite 4 Inhaltsverzeichnis Digital Cylinder AX (Z5) (Handbuch) 4 / 226 10.3.3 CO-Zylinder zu FD kombinieren .................... 131 10.3.4 CO-Zylinder zu HZ reduzieren.................... 146 10.4 Kernverlängerung ............................ 159 10.4.1 Lieferumfang .......................... 160 10.4.2 Montage............................ 160 10.5 Escape-Knauf .............................. 172 10.5.1 Montage am eingebauten Zylinder (Entriegeln im Uhrzeigersinn)..... 172 10.5.2...
  • Seite 5 Digital Cylinder AX (Z5) (Handbuch) 5 / 226 1. Bestimmungsgemäßer Gebrauch Sie können Digital Cylinder AX (Z5) in dafür vorgesehene Türschlösser (z.B. DIN-Einsteckschlösser) einbauen und in ein digitales Schließsystem einbinden. Der Digital Cylinder AX ist in verschiedenen Längen und Ausführungen erhältlich.
  • Seite 6 2. Allgemeine Sicherheitshinweise Digital Cylinder AX (Z5) (Handbuch) 6 / 226 2. Allgemeine Sicherheitshinweise Signalwort: Mögliche unmittelbare Auswirkungen bei Nichtbeachtung GEFAHR: Tod oder schwere Verletzung (wahrscheinlich) WARNUNG: Tod oder schwere Verletzung (möglich, aber unwahrscheinlich) VORSICHT: Leichte Verletzung ACHTUNG: Sachschäden oder Fehlfunktionen...
  • Seite 7 2. Allgemeine Sicherheitshinweise Digital Cylinder AX (Z5) (Handbuch) 7 / 226 ACHTUNG Beschädigung durch elektrostatische Entladung (ESD) bei geöffnetem Gehäuse Dieses Produkt enthält elektronische Bauteile, die durch elektrostatische Entladungen beschä- digt werden können. 1. Verwenden Sie ESD-gerechte Arbeitsmaterialien (z.B. Erdungsarmband).
  • Seite 8 2. Allgemeine Sicherheitshinweise Digital Cylinder AX (Z5) (Handbuch) 8 / 226 HINWEIS Bestimmungsgemäßer Gebrauch SimonsVoss-Produkte sind ausschließlich für das Öffnen und Schließen von Türen und vergleichbaren Gegenständen bestimmt. Verwenden Sie SimonsVoss-Produkte nicht für andere Zwecke.  Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien können zu...
  • Seite 9 3. Produktspezifische Sicherheitshinwei- Digital Cylinder AX (Z5) (Handbuch) 9 / 226 3. Produktspezifische Sicherheitshinweise WARNUNG Blockierung von Fluchtwegen durch fehlerhafte Funktion Wenn Einsteckschlösser mit Panikfunktion mit einem Schließzylinder zu- sammen verwendet werden sollen, kann das unsachgemäße Verwenden von Schließzylindern dazu führen, dass die Panikfunktion nicht ordnungsge- mäß...
  • Seite 10 3. Produktspezifische Sicherheitshinwei- Digital Cylinder AX (Z5) (Handbuch) 10 / 226 Beschädigung des Schließzylinders AX durch ungeeignetes Werkzeug Das Öffnen der Kappen und das Demontieren des Digital Cylinder AX erfordert Spezialwerkzeug. Wenn Sie ungeeignetes Werkzeug verwenden, können Sie den Digital Cylinder AX beschädigen.
  • Seite 11 3. Produktspezifische Sicherheitshinwei- Digital Cylinder AX (Z5) (Handbuch) 11 / 226 Feuerwiderstand Der Feuerwiderstand des Digital Cylinder AX wurde nach DIN EN 1634-2: 2009-05 für feuer- und rauchbeständige Türen geprüft (Art: Feuerschutztüren aus Holz- und Holzwerkstoffen mit einer Widerstandszeit von 90 Minuten). Der Prüfbericht hat die PfB-Nummer 18/11-A495-B1 (Prüfinsti-...
  • Seite 12 4. AP-spezifische Sicherheitshinweise Digital Cylinder AX (Z5) (Handbuch) 12 / 226 4. AP-spezifische Sicherheitshinweise Beachten Sie bei Schließzylindern mit Antipanik-Funktion zusätzlich folgende Sicherheitshinweise: WARNUNG Störung der Fluchttürfunktion Die Verwendung von ungeeigneten oder nicht betriebsbereiten Komponen- ten kann die Funktion einer Fluchttür beeinträchtigen. Wenn Sie den Anti- panikzylinder in nicht zugelassenen Schlössern verwenden, dann kann die...
  • Seite 13 4. AP-spezifische Sicherheitshinweise Digital Cylinder AX (Z5) (Handbuch) 13 / 226 HINWEIS Wartungsabstand von nicht mehr als einem Monat bei Notausgangsver- schlüssen Nach EN 179 (Anhang C) ist im Rahmen der Wartung von Notausgangsver- schlüssen in Abständen von nicht mehr als einem Monat sicherzustellen, dass sämtliche Teile des Verschlusses in einem zufriedenstellenden be-...
  • Seite 14 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 14 / 226 5. Aufbau Der Digital Cylinder AX ist modular aufgebaut. Er besteht immer sowohl aus einem Zylinderprofil mit Bohrschutz und im Kern integriertem Aktor als auch einem Außen- und optional einem Innenknauf.
  • Seite 15 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 15 / 226 5.1 Mechanischer Knauf Der mechanische Knauf ist ein einziges Bauteil. Er besteht aus dem Knaufgehäuse mit eingelassenem Logo und zwei magnetischen Stiften zur Montage und Demontage. 5.2 Elektronischer Knauf Der elektronische Knauf besteht aus mehreren Bauteilen. Äußerlich unterscheidet er sich vom mechanischen Knauf durch: eine türseitige transparente Abdeckung zur Signalisierung...
  • Seite 16 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 16 / 226 5.3 Comfortzylinder (CO; einseitig lesend) Der Komfortzylinder besteht aus: einem mechanischen Knauf  einem elektronischen Knauf  einem Zylinderprofil  5.4 Freidrehender Zylinder (FD; beidseitig lesend) Der freidrehende Zylinder besteht aus: zwei elektronischen Knäufen...
  • Seite 17 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 17 / 226 5.5 Halbzylinder (HZ, einseitig lesend) Der Halbzylinder besteht aus: einem elektronischen Knauf  einem Zylinderprofil  5.5.1 Scandinavian Oval (SO) Der Digital Cylinder AX für SO-Einsteckschlösser ist ähnlich aufgebaut wie...
  • Seite 18 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 18 / 226 Ohne weitere Zylinder (als Halbzylinder)  5.5.2 Scandinavian Round (RS) Der Digital Cylinder AX für RS-Einsteckschlösser ist ähnlich aufgebaut wie ein Halbzylinder und besteht aus: einem elektronischen Knauf  einem Zylinderprofil mit Mitnehmerscheibe ...
  • Seite 19 5. Aufbau Digital Cylinder AX (Z5) (Handbuch) 19 / 226 5.7 Aufbau Glastürzylinder AX...
  • Seite 20 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 20 / 226 6. Grundkonfiguration, Profile und Ausstattung Der Digital Cylinder AX ist in verschiedenen Ausführungen erhältlich: Grundkonfiguration Siehe auch Grundkonfiguration [  21] Komfortzylinder (einseitig freidrehend, einseitig me- chanisch) [  21]...
  • Seite 21 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 21 / 226 Sie können die in der Tabelle beschriebenen Varianten zu einem für Sie passenden Digital Cylinder AX kombinieren. Details zur Kombinier- und Verfügbarkeit entnehmen Sie bitte dem aktuell gültigen Produktkatalog bzw.
  • Seite 22 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 22 / 226 6.1.4 Glastürzylinder (Kurzzylinder 25-15) Diese Ausführung ist nicht modular. Dadurch ist eine kürzere Bauweise möglich, die sich besonders für sehr dünne Türblätter eignet, zum Beispiel in Glastüren.
  • Seite 23 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 23 / 226 6.2.3 Scandinavian Oval (SO) Bei dieser Ausführung wird der Digital Cylinder AX mit einem Zylinderprofil für Scandinavian Oval geliefert. 6.2.4 Scandinavian Round (RS) Bei dieser Ausführung wird der Digital Cylinder AX mit einem Zylinderprofil für Scandinavian Round geliefert.
  • Seite 24 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 24 / 226 Bereich O: 15° bis 345° 345° 15° (15)° (15)° Bereich R: Bereich R: 210° bis 345° 15° bis 150° 210° 150° Bereich U: 150° bis 210°...
  • Seite 25 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 25 / 226 VORSICHT Verwendung der Antipanik-Ausführung des Schließzylinders in nicht zu- gelassenen Schlössern Wenn Sie die Antipanik-Ausführung des Schließzylinders in nicht zugelas- senen Schlössern verwenden, dann kann die Fluchttürfunktion gestört sein und nicht wieder freigegeben werden.
  • Seite 26 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 26 / 226 6.3.4 Wasserfeste Ausführung (WP) Diese Option stattet den Digital Cylinder AX mit zusätzlichen Dichtungen aus. Der Digital Cylinder AX ist somit wasserfest (siehe Technische Daten  212] Sie können den Digital Cylinder AX mit dieser Option auch im Außenbereich...
  • Seite 27 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 27 / 226 Auf Wunsch erhalten Sie den freidrehenden Zylinder ab Werk auch mit zwei LockNodes (.2LN). 6.3.5.1 Integrierte Netzwerkknoten beidseitig (2LN, nur für FD) Ein freidrehender Digital Cylinder AX (FD) hat zwei voneinander unabhängige Leseknäufe und benötigt deshalb zwei LockNodes.
  • Seite 28 6. Grundkonfiguration, Profile und Aus- stattung Digital Cylinder AX (Z5) (Handbuch) 28 / 226 6.3.9 Ohne Knauf (OK) Mit dieser Option wird der Schließzylinder AX ohne Knauf auf der Innenseite geliefert. 6.3.10 Selbstverriegelnd (SL) Diese Option stattet den Halbzylinder mit einer Selbstverriegelungsfunktion (gefederter Mitnehmer mit fester Rückstellposition) aus.
  • Seite 29 7. Zubehör Digital Cylinder AX (Z5) (Handbuch) 29 / 226 7. Zubehör 7.1 Spezialwerkzeuge Artikel Beschreibung Artikelnummer Sie können mit die- sem Spezialwerk- zeug: Knäufe  demontieren. Die Kappe des  elektronischen Spezialwerkzeug Z5.TOOL Knaufes abnehmen. Im Lieferumfang ist auch ein 1,5-mm- Sechskantschlüssel...
  • Seite 30 Klammern in das Profilzylinder- gehäuse schieben. 7.2 Bauteile 7.2.1 LockNode Sie können jeden Digital Cylinder AX mit einem LockNode (WNM.LN.I.Z5) nachträglich vernetzen. Dazu setzen Sie ein spezielles Bauteil (LockNode) in den Deckel des Batteriefachs ein (siehe LockNode [  97] Der Digital Cylinder AX versorgt mit seinen Batterien anschließend auch...
  • Seite 31 7. Zubehör Digital Cylinder AX (Z5) (Handbuch) 31 / 226 Kunststoff-Kappe für Hybrid- und Passivzylinder (SV-Z5.TT.CAP.P) Kunststoff-Kappe für Hybrid- und Passivzylinder Mit integrierter Antenne für die Ver- wendung mit einem LockNode (SV-Z5.TT.CAP.P.AN) Kunststoff-Kappe mit Metallring für Aktivzylinder (SV-Z5.TT.CAP.R) Kunststoff-Kappe für Aktivzylinder Mit Metallring und integrierter An- tenne für die Verwendung mit einem...
  • Seite 32 7. Zubehör Digital Cylinder AX (Z5) (Handbuch) 32 / 226 HINWEIS Vollmetall-Kappe nur für Aktivtechnologie geeignet Die Vollmetall-Kappe schirmt hochfrequente Strahlung ab, d.h. der Lese- knauf kann nicht mehr mit dem WaveNet, SmartCards (RFID) oder BLE an- gesprochen werden. Leseknäufe mit Vollmetallkappen können nur mit Transpondern kommunizieren.
  • Seite 33 7. Zubehör Digital Cylinder AX (Z5) (Handbuch) 33 / 226 Klammer Z5.CLAMPS  Ein Set enthält 50 Stück. Halbzylinder-Mittel- Halbzylinder-Mittel- Zylinder-Mittelstück stück stück mit Multirast Z5.CNT.EU Z5.CNT.HZ Z5.CNT.HZ.MR    Blindprofil innen ohne Knaufaufnahme für Knaufaufnahme innen Knauf Glastürknauf Profillänge 30 mm...
  • Seite 34 Die Kernverlängerung für Ihren Digital Cylinder AX ist in verschiedenen Längen erhältlich: Z5.KA: 8 mm  Z5.KA.12: 12 mm  Kernverlängerung [  159] Weitere Informationen siehe 7.2.5 Knäufe Innenknauf Für Ihre Comfortzylinder ist der Innenknauf (SV-Z5.TT.IN) auch separat erhältlich. Escape-Knauf Für Ihre Comfortzylinder ist außerdem der Escape-Knauf (SV-Z5.TT.EC) erhältlich.
  • Seite 35 Der Escape-Knauf eignet sich sowohl für DIN-L- als auch für DIN-R-Türen. Stellen Sie die Drehrichtung einfach im ausgebauten Zustand ein. Personen können jederzeit aus Räumen flüchten, die mit Comfortzylindern und Escape-Knäufen ausgestattet sind. Zum Einbau siehe Escape-Knauf [  172] Glastürzylinder-Knauf Für Ihre Glastürzylinder ist ein spezieller Knauf erhältlich (SV-Z5.TT.GD).
  • Seite 36 Gewinde-Knaufnaufnahme geschraubt und durch eine Madenschraube gesichert. Zur Montage siehe Glastürzylinder AX montieren [  87] Für die Montage an modularen Comfortzylindern benötigen Sie deshalb eine Glastürzylinder-Innenknaufaufnahme (Z5.PR.GD) und eine 10-mm- Kernverlängerung (Z5.CORE.10). Damit können Sie den verkürzten Knauf beispielsweise an Muschelgriffen in Turnhallen nutzen.
  • Seite 37 (Handbuch) 37 / 226 7.2.6 Gripring Sie erhalten den Gripring der Innenknäufe auch als separates Ersatzteil (Z5.TT.GR). Eine Verpackungseinheit enthält 5 Gripringe. 7.2.7 Mitnehmer Zusätzlich haben Sie die Auswahl zwischen verschiedenen Mitnehmern: Mitnehmer Standard Mitnehmer PM1 (lang) Mitnehmer PM2 (kurz) Z5.CAM.WP...
  • Seite 38 7. Zubehör Digital Cylinder AX (Z5) (Handbuch) 38 / 226 Mitnehmer Zahnrad 10 Mitnehmer Zahnrad 18 Doppelmitnehmer Zähne Zähne Z5.CAM.DOUBLE Z5.CAM.GEAR10 Z5.GEAR.18    Maßzeichnungen entnehmen Sie bitte dem Kapitel Abmessungen der Mitnehmer [  217] Mitnehmer austauschen [  190] , zur Montage siehe 7.2.8 Hebel...
  • Seite 39 8. Programmierung Digital Cylinder AX (Z5) (Handbuch) 39 / 226 8. Programmierung HINWEIS Freidrehende aktive/hybride Digital Cylinder AX nur mit verkürzter Reich- weite Bei freidrehenden Zylindern können die Leseknäufe bei geringen Zylinder- längen nicht genügend Abstand aufweisen. Durch die Reichweite der Aktiv- Technologie kann das Funksignal unbeabsichtigt auch durch den zweiten Leseknauf empfangen werden.
  • Seite 40 8. Programmierung Digital Cylinder AX (Z5) (Handbuch) 40 / 226 HINWEIS Dauer der Erstprogrammierung Bei der Erstprogrammierung werden viele Daten übertragen. Die Daten- übertragungsgeschwindigkeit ist mit einem SmartStick AX oder einem SmartCD.MP deutlich höher (und die Programmierdauer damit kürzer). Verwenden Sie nach Möglichkeit einen SmartStick AX oder ein ...
  • Seite 41 9. Montage Digital Cylinder AX (Z5) (Handbuch) 41 / 226 9. Montage ACHTUNG Unbefugter Zutritt durch Aufbohren auf Innenseite Die Außenseite der Digital Cylinder AX ist je nach Ausführung auf der Au- ßenseite mit einem Bohrschutz ausgerüstet. Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden, ...
  • Seite 42 9. Montage Digital Cylinder AX (Z5) (Handbuch) 42 / 226 ü Spezialwerkzeug vorhanden. PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
  • Seite 43 9. Montage Digital Cylinder AX (Z5) (Handbuch) 43 / 226 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab. Mechanischer Knauf ist demontiert.
  • Seite 44 9. Montage Digital Cylinder AX (Z5) (Handbuch) 44 / 226 6. Stecken Sie den Digital Cylinder AX mit der knauffreien Seite in das Ein- steckschloss. Digital Cylinder AX ist im Einsteckschloss positioniert. 7. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest.
  • Seite 45 9. Montage Digital Cylinder AX (Z5) (Handbuch) 45 / 226 8. Stecken Sie den Knauf auf. 9. Drehen Sie den Knauf im Uhrzeigersinn. Knauf rastet mit einem Klicken ein. Mechanischer Knauf ist montiert. Funktionstest [  94] 10. Führen Sie einen Funktionstest durch (siehe 11.
  • Seite 46 9. Montage Digital Cylinder AX (Z5) (Handbuch) 46 / 226 ü Spezialwerkzeug vorhanden. 1,5-mm-Sechskantschlüssel vorhanden. ü PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
  • Seite 47 9. Montage Digital Cylinder AX (Z5) (Handbuch) 47 / 226 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab. Mechanischer Knauf ist demontiert. 6. Richten Sie den Knauf waagrecht aus.
  • Seite 48 9. Montage Digital Cylinder AX (Z5) (Handbuch) 48 / 226 7. Setzen Sie das Spezialwerkzeug an. 8. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 9. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
  • Seite 49 9. Montage Digital Cylinder AX (Z5) (Handbuch) 49 / 226 10. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
  • Seite 50 9. Montage Digital Cylinder AX (Z5) (Handbuch) 50 / 226 11. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 12. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 13. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 51 9. Montage Digital Cylinder AX (Z5) (Handbuch) 51 / 226 14. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 15. Stecken Sie den Digital Cylinder AX in das Einsteckschloss. Digital Cylinder AX ist im Einsteckschloss positioniert.
  • Seite 52 9. Montage Digital Cylinder AX (Z5) (Handbuch) 52 / 226 16. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest. Digital Cylinder AX ist im Einsteckschloss befestigt. 17. Montieren Sie gegebenenfalls die Blenden. 18. Richten Sie die Knaufaufnahme waagrecht aus.
  • Seite 53 9. Montage Digital Cylinder AX (Z5) (Handbuch) 53 / 226 19. Stecken Sie den Knauf auf. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
  • Seite 54 9. Montage Digital Cylinder AX (Z5) (Handbuch) 54 / 226 20.Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 21. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 22. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 55 9. Montage Digital Cylinder AX (Z5) (Handbuch) 55 / 226 23. Stecken Sie die Kappe auf. 24.Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
  • Seite 56 9. Montage Digital Cylinder AX (Z5) (Handbuch) 56 / 226 Elektronischer Knauf ist montiert. 25. Stecken Sie den Knauf auf. 26.Drehen Sie den Knauf im Uhrzeigersinn. Knauf rastet mit einem Klicken ein. Mechanischer Knauf ist montiert. 27. Führen Sie einen Funktionstest durch (siehe Funktionstest [  94]...
  • Seite 57 9. Montage Digital Cylinder AX (Z5) (Handbuch) 57 / 226 9.2 Freidrehender Zylinder (FD, beidseitig lesend) 9.2.1 Standardmontage Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. ü ü PH2-Schraubendreher vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
  • Seite 58 9. Montage Digital Cylinder AX (Z5) (Handbuch) 58 / 226 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg.
  • Seite 59 9. Montage Digital Cylinder AX (Z5) (Handbuch) 59 / 226 5. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
  • Seite 60 9. Montage Digital Cylinder AX (Z5) (Handbuch) 60 / 226 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus. 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert.
  • Seite 61 9. Montage Digital Cylinder AX (Z5) (Handbuch) 61 / 226 10. Stecken Sie den Digital Cylinder AX mit der knauffreien Seite in das Ein- steckschloss. Digital Cylinder AX ist im Einsteckschloss positioniert. 11. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest.
  • Seite 62 9. Montage Digital Cylinder AX (Z5) (Handbuch) 62 / 226 12. Richten Sie die Knaufaufnahme waagrecht aus. 13. Stecken Sie den Knauf auf.
  • Seite 63 9. Montage Digital Cylinder AX (Z5) (Handbuch) 63 / 226 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 14. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor-...
  • Seite 64 9. Montage Digital Cylinder AX (Z5) (Handbuch) 64 / 226 15. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 16. Ziehen Sie den Sechskantschlüssel wieder heraus. 17. Stecken Sie die Kappe auf.
  • Seite 65 9. Montage Digital Cylinder AX (Z5) (Handbuch) 65 / 226 18. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert. 19. Führen Sie einen Funktionstest durch (siehe Funktionstest [  94] 20.Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest durch (siehe Antipanik-Funktionstest).
  • Seite 66 9. Montage Digital Cylinder AX (Z5) (Handbuch) 66 / 226 9.2.2 Montage mit Aufsteckblenden ü Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
  • Seite 67 9. Montage Digital Cylinder AX (Z5) (Handbuch) 67 / 226 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg. HINWEIS Abrutschen beim Drehen Die Oberfläche der Knaufkappe kann rutschig sein und die Kappe sich (ins- besondere bei WP-Ausführungen, erkennbar am blauen Zylinderhalsring...
  • Seite 68 9. Montage Digital Cylinder AX (Z5) (Handbuch) 68 / 226 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch.
  • Seite 69 9. Montage Digital Cylinder AX (Z5) (Handbuch) 69 / 226 8. Ziehen Sie den Sechskantschlüssel wieder heraus. 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 10. Demontieren Sie auch den anderen Knauf.
  • Seite 70 9. Montage Digital Cylinder AX (Z5) (Handbuch) 70 / 226 11. Stecken Sie den Digital Cylinder AX in das Einsteckschloss. Digital Cylinder AX ist im Einsteckschloss positioniert. 12. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest. 13. Montieren Sie gegebenenfalls die Blenden.
  • Seite 71 9. Montage Digital Cylinder AX (Z5) (Handbuch) 71 / 226 14. Richten Sie die Knaufaufnahme waagrecht aus. 15. Stecken Sie den Knauf auf.
  • Seite 72 9. Montage Digital Cylinder AX (Z5) (Handbuch) 72 / 226 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 16. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor-...
  • Seite 73 9. Montage Digital Cylinder AX (Z5) (Handbuch) 73 / 226 17. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 18. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 74 9. Montage Digital Cylinder AX (Z5) (Handbuch) 74 / 226 19. Stecken Sie die Kappe auf. 20.Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
  • Seite 75 9. Montage Digital Cylinder AX (Z5) (Handbuch) 75 / 226 Elektronischer Knauf ist montiert. 21. Montieren Sie ebenso den anderen elektronischen Knauf. 22. Führen Sie einen Funktionstest durch (siehe Funktionstest [  94] 23. Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest durch (siehe Antipanik-Funktionstest).
  • Seite 76 9. Montage Digital Cylinder AX (Z5) (Handbuch) 76 / 226 2. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest. Digital Cylinder AX ist im Einsteckschloss befestigt. Digital Cylinder AX ist fertig montiert. 9.3.2 Montage mit Aufsteckblende Spezialwerkzeug vorhanden.
  • Seite 77 9. Montage Digital Cylinder AX (Z5) (Handbuch) 77 / 226 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
  • Seite 78 9. Montage Digital Cylinder AX (Z5) (Handbuch) 78 / 226 5. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
  • Seite 79 9. Montage Digital Cylinder AX (Z5) (Handbuch) 79 / 226 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 80 9. Montage Digital Cylinder AX (Z5) (Handbuch) 80 / 226 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 10. Stecken Sie den Digital Cylinder AX in das Einsteckschloss.
  • Seite 81 9. Montage Digital Cylinder AX (Z5) (Handbuch) 81 / 226 11. Schrauben Sie den Digital Cylinder AX mit der Stulpschraube fest. 12. Montieren Sie gegebenenfalls die Blenden. 13. Richten Sie die Knaufaufnahme waagrecht aus.
  • Seite 82 9. Montage Digital Cylinder AX (Z5) (Handbuch) 82 / 226 14. Stecken Sie den Knauf auf. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
  • Seite 83 9. Montage Digital Cylinder AX (Z5) (Handbuch) 83 / 226 15. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 16. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 17. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 84 9. Montage Digital Cylinder AX (Z5) (Handbuch) 84 / 226 18. Stecken Sie die Kappe auf. 19. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
  • Seite 85 9. Montage Digital Cylinder AX (Z5) (Handbuch) 85 / 226 Elektronischer Knauf ist montiert. 20.Führen Sie einen Funktionstest durch (siehe Funktionstest [  94] 21. Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest durch (siehe Antipanik-Funktionstest). Digital Cylinder AX ist mit Aufsteckblende montiert.
  • Seite 86 9. Montage Digital Cylinder AX (Z5) (Handbuch) 86 / 226 ACHTUNG Unbefugter Zutritt durch Aufbohren auf Innenseite Die Außenseite der Digital Cylinder AX ist je nach Ausführung auf der Au- ßenseite mit einem Bohrschutz ausgerüstet. Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden, ...
  • Seite 87 9. Montage Digital Cylinder AX (Z5) (Handbuch) 87 / 226 9.5 Glastürzylinder AX montieren ü 1,5-mm-Sechskantschlüssel vorhanden. ü PH2-Schraubendreher vorhanden. 1. Schrauben Sie die Madenschraube aus dem Innenknauf (SW 1,5 mm). 2. Drehen Sie den Innenknauf gegen den Uhrzeigersinn ab. 3. Stecken Sie den Digital Glass Door Cylinder AX in die Tür.
  • Seite 88 9. Montage Digital Cylinder AX (Z5) (Handbuch) 88 / 226 4. Schrauben Sie den Digital Glass Door Cylinder AX mit der Stulpschraube fest (PH2). 5. Drehen Sie den Innenknauf im Uhrzeigersinn wieder auf den Digital Glass Door Cylinder AX.
  • Seite 89 9. Montage Digital Cylinder AX (Z5) (Handbuch) 89 / 226 6. Sichern Sie den Innenknauf mit der Madenschraube (SW 1,5 mm). Digital Glass Door Cylinder AX ist montiert.
  • Seite 90 9. Montage Digital Cylinder AX (Z5) (Handbuch) 90 / 226 9.6 Hebelzylinder montieren ü Gabel-/Ringschlüssel SW22 vorhanden. ü Gabel-/Ringschlüssel SW10 vorhanden. 1. Stecken Sie den Digital Lever Cylinder AX in die vorgesehene Öffnung der Spindtür.
  • Seite 91 9. Montage Digital Cylinder AX (Z5) (Handbuch) 91 / 226 2. Stecken Sie die große runde Beilagscheibe so auf das Zylinderprofil, dass diese eben an der Innenseite der Spindtür anliegt. 3. Stecken Sie die Mutter auf das Zylinderprofil und schrauben Sie diese...
  • Seite 92 9. Montage Digital Cylinder AX (Z5) (Handbuch) 92 / 226 4. Stecken Sie die kleine Beilagscheibe auf das Ende des Zylinderprofils. 5. Stecken Sie die Vierkantbuchse auf die kleine Beilagscheibe. 6. Stecken Sie den Hebel auf die Vierkantbuchse auf.
  • Seite 93 9. Montage Digital Cylinder AX (Z5) (Handbuch) 93 / 226 7. Stecken Sie die zweite kleine Beilagscheibe auf den Hebel. 8. Schrauben Sie anschließend die Sechskantmutter auf den Hebel (SW10). Digital Lever Cylinder AX ist fertig montiert.
  • Seite 94 9. Montage Digital Cylinder AX (Z5) (Handbuch) 94 / 226 9.7 Funktionstest Führen Sie nach jeder Montage und jedem Batteriewechsel einen Funktionstest durch. ü Montage bzw. Batteriewechsel abgeschlossen ü Digital Cylinder AX programmiert Mindestens ein Identmedium berechtigt ü 1. Ziehen Sie kräftig an den elektronischen bzw. mechanischen Knäufen.
  • Seite 95 9. Montage Digital Cylinder AX (Z5) (Handbuch) 95 / 226 Bereich O: 15° bis 345° 345° 15° (15)° (15)° Bereich R: Bereich R: 210° bis 345° 15° bis 150° 210° 150° Bereich U: 150° bis 210° Bereich U: Keine Rückstellkraft auf den Mitnehmer Bereich R: Rückstellbereich Richtung Bereich U...
  • Seite 96 9. Montage Digital Cylinder AX (Z5) (Handbuch) 96 / 226 Sollte sich der Knauf nicht selbstständig in den Bereich U drehen, ist entweder die Stulpschraube zu fest angezogen oder das Schloss falsch ausgerichtet worden. Nach der Fehlerbehebung ist der Test erneut durchzuführen.
  • Seite 97 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 97 / 226 10. Cylinder AX individualisieren 10.1 LockNode HINWEIS Vollmetall-Kappe nur für Aktivtechnologie geeignet Die Vollmetall-Kappe schirmt hochfrequente Strahlung ab, d.h. der Lese- knauf kann nicht mehr mit dem WaveNet, SmartCards (RFID) oder BLE an- gesprochen werden.
  • Seite 98 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 98 / 226 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
  • Seite 99 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 99 / 226 5. Ziehen Sie das Werkzeug und die Kappe ab. Kappe ist demontiert. 10.1.2 Einbau 1. Drücken Sie die Rastnase nach innen und öffnen Sie die Batteriefachab- deckung.
  • Seite 100 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 100 / 226 2. Schieben Sie den LockNode wie gezeigt in die vorgesehenen Führungen.
  • Seite 101 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 101 / 226 3. Schließen Sie die Batteriefachabdeckung samt LockNode. Zylinder piept und blinkt viermal rot. LockNode ist installiert. 10.1.3 Kappe aufsetzen ü Spezialwerkzeug vorhanden. 1. Stecken Sie die Kappe auf.
  • Seite 102 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 102 / 226 2. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. 10.2 Austausch-Kappen Die Kappen können ausgetauscht werden, ohne dass Sie den Digital Cylinder AX ausbauen oder programmieren müssen.
  • Seite 103 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 103 / 226 10.2.1 Kappe abnehmen ü Spezialwerkzeug vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
  • Seite 104 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 104 / 226 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg.
  • Seite 105 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 105 / 226 10.2.2 Kappe aufsetzen ü Spezialwerkzeug vorhanden. 1. Stecken Sie die Kappe auf.
  • Seite 106 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 106 / 226 2. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. 10.3 Längenmodularität 10.3.1 Cylinder AX verlängern Die Kernverlängerung und die Profilverlängerung müssen gleich lang sein.
  • Seite 107 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 107 / 226 ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des Verlängerungsbolzens ü Klemmblock zum Einpressen der Klammer ü 1. Stellen Sie den Cylinder AX in das Knauf-Montagewerkzeug.
  • Seite 108 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 108 / 226 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 109 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 109 / 226 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 110 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 110 / 226 5. Nehmen Sie die beiden Zylinderhälften auseinander.
  • Seite 111 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 111 / 226 6. Schrauben Sie mit dem Ausheber den Verlängerungsbolzen heraus. 7. Setzen Sie passende Kernverlängerungen ein.
  • Seite 112 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 112 / 226 8. Stecken Sie passende Profilverlängerungen auf. 9. Legen Sie den Abstandshalter an.
  • Seite 113 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 113 / 226 10. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt. HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylin-...
  • Seite 114 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 114 / 226 11. Setzen Sie die beiden Zylinderhälften wieder zusammen. Verlängerungsbolzen ist gegen Verdrehen geschützt.
  • Seite 115 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 115 / 226 12. Ziehen Sie den Abstandshalter wieder ab.
  • Seite 116 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 116 / 226 13. Schieben Sie die Hälften vollständig zusammen.
  • Seite 117 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 117 / 226 14. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem Daumen fest, damit sie nicht mehr herausfallen kann.
  • Seite 118 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 118 / 226 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 16. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
  • Seite 119 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 119 / 226 10.3.2 Cylinder AX verkürzen Sie benötigen einen Bolzen für die gewünschte Länge. Ausheber zum Lösen der Klammer ü ü Abstandshalter zum Ausrichten des Bolzens ü Klemmblock zum Einpressen der Klammer...
  • Seite 120 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 120 / 226 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 121 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 121 / 226 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 122 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 122 / 226 5. Nehmen Sie die beiden Zylinderhälften auseinander.
  • Seite 123 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 123 / 226 6. Schrauben Sie mit dem Ausheber den Bolzen heraus. 7. Nehmen Sie die Profilverlängerungen ab.
  • Seite 124 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 124 / 226 8. Nehmen Sie die Kernverlängerungen ab. 9. Legen Sie den Abstandshalter an.
  • Seite 125 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 125 / 226 10. Schrauben Sie mit dem Ausheber einen passenden Bolzen ein, bis er am Abstandshalter anliegt. HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylin-...
  • Seite 126 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 126 / 226 11. Setzen Sie die beiden Zylinderhälften wieder zusammen. Bolzen ist gegen Verdrehen geschützt.
  • Seite 127 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 127 / 226 12. Ziehen Sie den Abstandshalter wieder ab.
  • Seite 128 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 128 / 226 13. Schieben Sie die Hälften vollständig zusammen.
  • Seite 129 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 129 / 226 14. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 15. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
  • Seite 130 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 130 / 226 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 16. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
  • Seite 131 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 131 / 226 10.3.3 CO-Zylinder zu FD kombinieren Aus zwei AX-Comfortzylindern können Sie einen freidrehenden Cylinder AX zusammensetzen. ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des Verlängerungsbolzens ü Klemmblock zum Einpressen der Klammer ü...
  • Seite 132 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 132 / 226 2. Haken Sie die Spitze des Aushebers in die Klammer ein.
  • Seite 133 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 133 / 226 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 134 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 134 / 226 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 135 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 135 / 226 5. Nehmen Sie die beiden Zylinderhälften auseinander. Erste Zylinderhälfte mit Mittelstück und Mitnehmerbart vorbereitet.
  • Seite 136 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 136 / 226...
  • Seite 137 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 137 / 226 6. Stellen Sie den zweiten Comfortzylinder AX mit dem elektronischen Knauf nach oben in das Knauf-Montagewerkzeug.
  • Seite 138 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 138 / 226 7. Haken Sie die Spitze des Aushebers in die Klammer ein.
  • Seite 139 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 139 / 226 8. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 140 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 140 / 226 9. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 141 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 141 / 226 10. Nehmen Sie die beiden Zylinderhälften auseinander. Zweite Zylinderhälfte ohne Mittelstück vorbereitet.
  • Seite 142 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 142 / 226...
  • Seite 143 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 143 / 226 11. Setzen Sie die erste Zylinderhälfte auf die zweite Zylinderhälfte.
  • Seite 144 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 144 / 226 12. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 13. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
  • Seite 145 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 145 / 226 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 14. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
  • Seite 146 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 146 / 226 HINWEIS Freidrehende aktive/hybride Digital Cylinder AX nur mit verkürzter Reich- weite Bei freidrehenden Zylindern können die Leseknäufe bei geringen Zylinder- längen nicht genügend Abstand aufweisen. Durch die Reichweite der Aktiv- Technologie kann das Funksignal unbeabsichtigt auch durch den zweiten Leseknauf empfangen werden.
  • Seite 147 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 147 / 226 ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des Verlängerungsbolzens ü Klemmblock zum Einpressen der Klammer ü ü Halbzylinder-Mittelstück 1. Stellen Sie den Cylinder AX mit dem elektronischen Knauf nach oben in...
  • Seite 148 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 148 / 226 2. Haken Sie die Spitze des Aushebers in die Klammer ein.
  • Seite 149 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 149 / 226 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 150 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 150 / 226 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 151 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 151 / 226 5. Nehmen Sie die beiden Zylinderhälften auseinander. Erste Zylinderhälfte ohne Mittelstück vorbereitet.
  • Seite 152 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 152 / 226 6. Legen Sie den Abstandshalter an das Halbzylinder-Mittelstück an.
  • Seite 153 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 153 / 226 7. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt. 8. Stellen Sie die vorbereitete Zylinderhälfte in das Knauf-Montagewerk- zeug.
  • Seite 154 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 154 / 226 9. Setzen Sie das Halbzylinder-Mittelstück auf die vorbereitete Zylinder- hälfte. Verlängerungsbolzen ist gegen Verdrehen geschützt.
  • Seite 155 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 155 / 226 10. Ziehen Sie den Abstandshalter wieder ab.
  • Seite 156 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 156 / 226 11. Schieben Sie die Zylinderteile vollständig zusammen.
  • Seite 157 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 157 / 226 12. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 13. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
  • Seite 158 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 158 / 226 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 14. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
  • Seite 159 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 159 / 226 10.4 Kernverlängerung...
  • Seite 160 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 160 / 226 10.4.1 Lieferumfang Kernverlängerungsstück mit vormontierter Klammer  Konischer Sicherungsring  10.4.2 Montage Elektronischen Knauf demontieren Spezialwerkzeug vorhanden. ü ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie den Knauf waagrecht aus.
  • Seite 161 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 161 / 226 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
  • Seite 162 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 162 / 226 5. Ziehen Sie das Werkzeug und die Kappe ab. 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch.
  • Seite 163 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 163 / 226 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 164 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 164 / 226 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. Verlängerung einsetzen 1. Ziehen Sie die Zentrierbuchse aus der Knaufaufnahme.
  • Seite 165 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 165 / 226 2. Stecken Sie das Verlängerungsstück in die Knaufaufnahme. ACHTUNG Beschädigung durch fehlerhafte Ausrichtung Das Verlängerungsstück oder dessen Kontaktstifte können bei unsachge- mäßer Montage nicht eingesetzt werden. Prüfen Sie die Ausrichtung der Kontaktstifte.
  • Seite 166 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 166 / 226 3. Schieben Sie die vormontierte Klammer vom Verlängerungsstück in Richtung des Mitnehmers, bis sie in die dafür vorgesehene Nut rutscht.
  • Seite 167 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 167 / 226 4. Schieben Sie den Sicherungsring mit dem kleineren Durchmesser in Richtung des Mitnehmers bis zum Anschlag auf die Knaufaufnahme. Klammer kann nicht mehr verrutschen.
  • Seite 168 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 168 / 226 Elektronischen Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie die Knaufaufnahme waagrecht aus. 2. Stecken Sie den Knauf auf.
  • Seite 169 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 169 / 226 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
  • Seite 170 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 170 / 226 4. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 5. Ziehen Sie den Sechskantschlüssel wieder heraus. 6. Stecken Sie die Kappe auf.
  • Seite 171 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 171 / 226 7. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert.
  • Seite 172 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 172 / 226 10.5 Escape-Knauf 10.5.1 Montage am eingebauten Zylinder (Entriegeln im Uhrzeigersinn) Mechanischen Knauf demontieren ü Spezialwerkzeug vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
  • Seite 173 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 173 / 226 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab.
  • Seite 174 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 174 / 226 Escape-Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 2. Drehen Sie den Sechskantschlüssel bis zum Anschlag im Uhrzeigersinn. Escape-Knauf klickt. 3. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 175 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 175 / 226 4. Stecken Sie den Escape-Knauf auf den Zylinderschaft. 5. Drehen Sie den Escape-Knauf im Uhrzeigersinn, bis er einrastet. Funktionstest 1. Drehen und ziehen Sie am Escape-Knauf, um festzustellen, ob er ord- nungsgemäß...
  • Seite 176 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 176 / 226 10.5.2 Montage am ausgebauten Zylinder (Entriegeln gegen den Uhrzeigersinn) Mechanischen Knauf demontieren Spezialwerkzeug vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
  • Seite 177 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 177 / 226 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab.
  • Seite 178 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 178 / 226 Zylinder ausbauen 1. Schrauben Sie die Stulpschraube heraus. 2. Bauen Sie den Zylinder aus.
  • Seite 179 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 179 / 226 Elektronischen Knauf demontieren ü Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
  • Seite 180 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 180 / 226 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg. HINWEIS Abrutschen beim Drehen Die Oberfläche der Knaufkappe kann rutschig sein und die Kappe sich (ins-...
  • Seite 181 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 181 / 226 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
  • Seite 182 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 182 / 226 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. Escape-Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 2. Drehen Sie den Sechskantschlüssel bis zum Anschlag im Uhrzeigersinn.
  • Seite 183 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 183 / 226 3. Ziehen Sie den Sechskantschlüssel wieder heraus. 4. Stecken Sie den Escape-Knauf auf den Zylinderschaft. 5. Halten Sie den Schließbart fest und drehen Sie den Escape-Knauf bis zum Anschlag im Uhrzeigersinn.
  • Seite 184 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 184 / 226 6. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 7. Drehen Sie den 1,5-mm-Sechskantschlüssel bis zum Anschlag gegen den Uhrzeigersinn. Escape-Knauf klickt.
  • Seite 185 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 185 / 226 8. Bauen Sie den Zylinder wieder ein. 9. Schrauben Sie die Stulpschraube fest.
  • Seite 186 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 186 / 226 Elektronischen Knauf wieder montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie die Knaufaufnahme waagrecht aus. 2. Stecken Sie den Knauf auf.
  • Seite 187 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 187 / 226 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
  • Seite 188 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 188 / 226 4. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 5. Ziehen Sie den Sechskantschlüssel wieder heraus. 6. Stecken Sie die Kappe auf.
  • Seite 189 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 189 / 226 7. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert. Funktionstest 1. Drehen und ziehen Sie am Escape-Knauf, um festzustellen, ob er ord- nungsgemäß...
  • Seite 190 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 190 / 226 10.6 Mitnehmer austauschen ü Ausheber zum Lösen der Klammer vorhanden. ü Abstandshalter zum Ausrichten des Verlängerungsbolzens vorhanden. Geeignetes Werkzeug zum Einpressen der Klammer (z.B. Klemmblock ü oder Armaturenzange) vorhanden.
  • Seite 191 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 191 / 226 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
  • Seite 192 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 192 / 226 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
  • Seite 193 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 193 / 226 5. Nehmen Sie die beiden Zylinderhälften auseinander. 6. Haken Sie die Spitze des Aushebers in die zweite Klammer ein.
  • Seite 194 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 194 / 226 7. Hebeln Sie die zweite Klammer aus dem Profilzylinder, indem Sie den Ausheber in die Mitte des Zylinders bewegen. 8. Ziehen Sie die zweite Klammer vollständig aus dem Profilzylinder.
  • Seite 195 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 195 / 226 9. Drehen Sie beide Verlängerungsbolzen heraus. 10. Entfernen Sie den Mitnehmer.
  • Seite 196 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 196 / 226 11. Setzen Sie einen neuen Mitnehmer ein. 12. Legen Sie den Abstandshalter an. 13. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt.
  • Seite 197 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 197 / 226 14. Stecken Sie eine Zylinderhälfte auf den Verlängerungsbolzen. Verlängerungsbolzen ist gegen Verdrehen geschützt.
  • Seite 198 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 198 / 226 15. Ziehen Sie den Abstandshalter wieder ab. 16. Schieben Sie die Hälften vollständig zusammen. 17. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem Daumen fest, damit sie nicht mehr herausfallen kann.
  • Seite 199 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 199 / 226 HINWEIS Klemmblock mit Austausch-Mitnehmern inkompatibel Einige Austausch-Mitnehmer passen nicht in die Aussparung des Klemm- blocks. Bei Zylindern mit diesen Mitnehmern können die Klammern nicht mit dem Klemmblock eingepresst werden.
  • Seite 200 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 200 / 226 21. Stecken Sie eine Zylinderhälfte auf den Verlängerungsbolzen. Verlängerungsbolzen ist gegen Verdrehen geschützt. 22. Ziehen Sie den Abstandshalter wieder ab.
  • Seite 201 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 201 / 226 23. Schieben Sie die Hälften vollständig zusammen. 24.Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem Daumen fest, damit sie nicht mehr herausfallen kann.
  • Seite 202 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 202 / 226 10.7 Hebel tauschen Gabel-/Ringschlüssel SW10 vorhanden. ü 1. Entfernen Sie die Sechskantmutter (SW10). 2. Entfernen Sie die kleine Beilagscheibe.
  • Seite 203 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 203 / 226 3. Entfernen Sie den Hebel. 4. Setzen Sie den neuen Hebel auf die Vierkantbuchse. 5. Stecken Sie die kleine Beilagscheibe wieder auf den Hebel.
  • Seite 204 10. Cylinder AX individualisieren Digital Cylinder AX (Z5) (Handbuch) 204 / 226 6. Schrauben Sie die Sechskantmutter wieder fest (SW10). Hebel ist ausgetauscht.
  • Seite 205 11. Signalisierung Digital Cylinder AX (Z5) (Handbuch) 205 / 226 11. Signalisierung Signalisierung Bedeutung Identifikationsmedium angenom- 2× kurz vor Einkuppeln (grün) men, normale Betätigung Identifikationsmedium nicht berech- 1× kurz (rot) tigt 1× kurz, 1× lang (grün) Flipflop-Modus: Eingekuppelt 1× lang, 1× kurz (grün) Flipflop-Modus: Ausgekuppelt 3×...
  • Seite 206 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 206 / 226 12. Wartung Der Digital Cylinder AX ist grundsätzlich wartungsfrei. Sie müssen nur die Batterien wechseln, wenn diese schwach sind. Ausnahme: Wenn Sie eine selbstverriegelnde Halbzylinderausführung verwenden, dann kann die Einrastkante verschleißen.
  • Seite 207 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 207 / 226 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
  • Seite 208 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 208 / 226 5. Ziehen Sie das Werkzeug und die Kappe ab. 6. Drücken Sie die Rastnase nach innen und öffnen Sie die Batteriefachab- deckung. 7. Entnehmen Sie die Batterien mit dem magnetischen Spezialwerkzeug.
  • Seite 209 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 209 / 226 8. Setzen Sie die neuen Batterien ein (Pluspole mittig aufeinanderliegend). 9. Schließen Sie die Batteriefachabdeckung. Zylinder signalisiert mit dreifachem roten Blinken und Piepen den erfolgreichen Wechsel. 10. Stecken Sie die Kappe auf.
  • Seite 210 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 210 / 226 11. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
  • Seite 211 12. Wartung Digital Cylinder AX (Z5) (Handbuch) 211 / 226 12. Führen Sie einen Funktionstest durch. Batterien sind gewechselt. 12.2 Reinigung und Desinfektion ACHTUNG Beschädigung durch aggressive Reinigungsmittel Die Oberfläche dieses Produkts kann durch ungeeignete Reinigungsmittel beschädigt werden. Verwenden Sie ausschließlich Reinigungsmittel, die für Kunststoff- bzw. Metalloberflächen ...
  • Seite 212 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 212 / 226 13. Technische Daten 13.1 Europrofil und SwissRound Ø 32 mm × 39,5 mm (elektronisch), Maße Knauf (ØxL) Ø 32 mm × 37,5 mm (mechanisch) 30 mm, für Europrofil in 5 mm Schritten auf bis zu 90 mm verlän-...
  • Seite 213 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 213 / 226 Ja (integrierter LockNode bestell- und nachrüstbar, bei VdS nicht zu- Netzwerkfähigkeit gelassen), SI: LockNode als Aus- tauschteil für WO erhältlich Aktiv (25 kHz), passiv (MIFARE® Classic und DESFire, hybrid (aktiv...
  • Seite 214 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 214 / 226 Standard: Edelstahl gebürstet, MS: Farben Messingfarben beschichtet Kunststoffkappe (Passiv/Hybrid), Metallringkappe (Aktiv), Vollmetall- Knaufkappen für Leseknauf kappe (Aktiv), SI: Nur Kunststoff- kappe Schutzart IP54 (Standard), IP67 (.WP) -25 °C bis +65 °C (nach DIN EN...
  • Seite 215 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 215 / 226 Funkemissionen 15,25 kHz - 72,03 kHz 10 dBµA/m (3 m Entfernung) 13,560006 MHz - 13,560780 MHz 1,04 dBµA/m (3 m Entfernung) 868,000 MHz - 868,600 MHz / 869,700 MHz - 870,000 MHz <25 mW ERP...
  • Seite 216 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 216 / 226 HZ (Halbzylinder) SR (Schweizer Rundprofil) SO (Scandinavian Oval) 39,5 39,5...
  • Seite 217 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 217 / 226 RS (Scandinavian Round) 39,5 39,5 LE (Hebelzylinder) ca. 7,3 ca. 24 ca. 39 (normale Knauflänge) Beilagscheibe M19×1 13.3.1 Abmessungen der Mitnehmer Mitnehmer Standard (Z5.CAM.WP)
  • Seite 218 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 218 / 226 Mitnehmer PM1, lang (Z5.CAM.PM1) Mitnehmer PM2 ,kurz (Z5.CAM.PM2) Doppelmitnehmer (Z5.CAM.DOUBLE)
  • Seite 219 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 219 / 226 Mitnehmer Zahnrad 10 Zähne (Z5.CAM.GEAR10) Modul Zähnezahl Flankendurchmesser Mitnehmer Zahnrad 18 Zähne (Z5.CAM.GEAR18) Modul Zähnezahl Flankendurchmesser...
  • Seite 220 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 220 / 226 13.3.2 Abmessungen der Hebel Z5.LE.11.01 Z5.LE.11.02 Z5.LE.11.03...
  • Seite 221 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 221 / 226 Z5.LE.11.04 Z5.LE.12.01 Z5.LE.12.02...
  • Seite 222 13. Technische Daten Digital Cylinder AX (Z5) (Handbuch) 222 / 226 Z5.LE.12.03 Z5.LE.12.04...
  • Seite 223 Digital Cylinder AX (Z5) (Handbuch) 223 / 226 14. Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass die Artikel (SV- Z5.*, SV-Z5.*LN*, SV-Z5.*DM*) folgenden Richtlinien entsprechen: 2014/53/EU -Funkanlagen-  bzw. für UK: Rechtsverordnung 2017 Nr. 1206 -Funkanlagen- 2011/65/EU -RoHS- ...
  • Seite 224 Konformitätserklärungen und Zertifikate Konformitätserklärungen und Zertifikate finden Sie auf der Homepage: https://www.simons-voss.com/de/zertifikate.html Informationen zur Entsorgung Entsorgen Sie das Gerät (SV-Z5.*, SV-Z5.*LN*, SV-Z5.*DM*) nicht mit  dem Hausmüll, sondern gemäß der europäischen Richtlinie 2012/19/EU bei einer kommunalen Sammelstelle für Elektro-Sonderabfälle. Recyceln Sie defekte oder verbrauchte Batterien gemäß der ...
  • Seite 225 15. Hilfe und weitere Informationen Digital Cylinder AX (Z5) (Handbuch) 225 / 226 Adresse SimonsVoss Technologies GmbH Feringastr. 4 D-85774 Unterfoehring Deutschland...
  • Seite 226 Das ist SimonsVoss SimonsVoss, der Pionier funkgesteuerter, kabelloser Schließtechnik, bietet Systemlösungen mit breiter Produktpalette für die Bereiche SOHO, kleine und große Unternehmen sowie öffentliche Einrichtungen. SimonsVoss-Schließsysteme verbinden intelligente Funktionalität, hohe Qualität und preisgekröntes Design Made in Germany. Als innovativer Systemanbieter legt SimonsVoss Wert auf skalierbare Systeme, hohe Sicherheit, zuverlässige Komponenten, leistungsstarke Software und einfache Bedienung.
