Digital Cylinder AX (Z5)

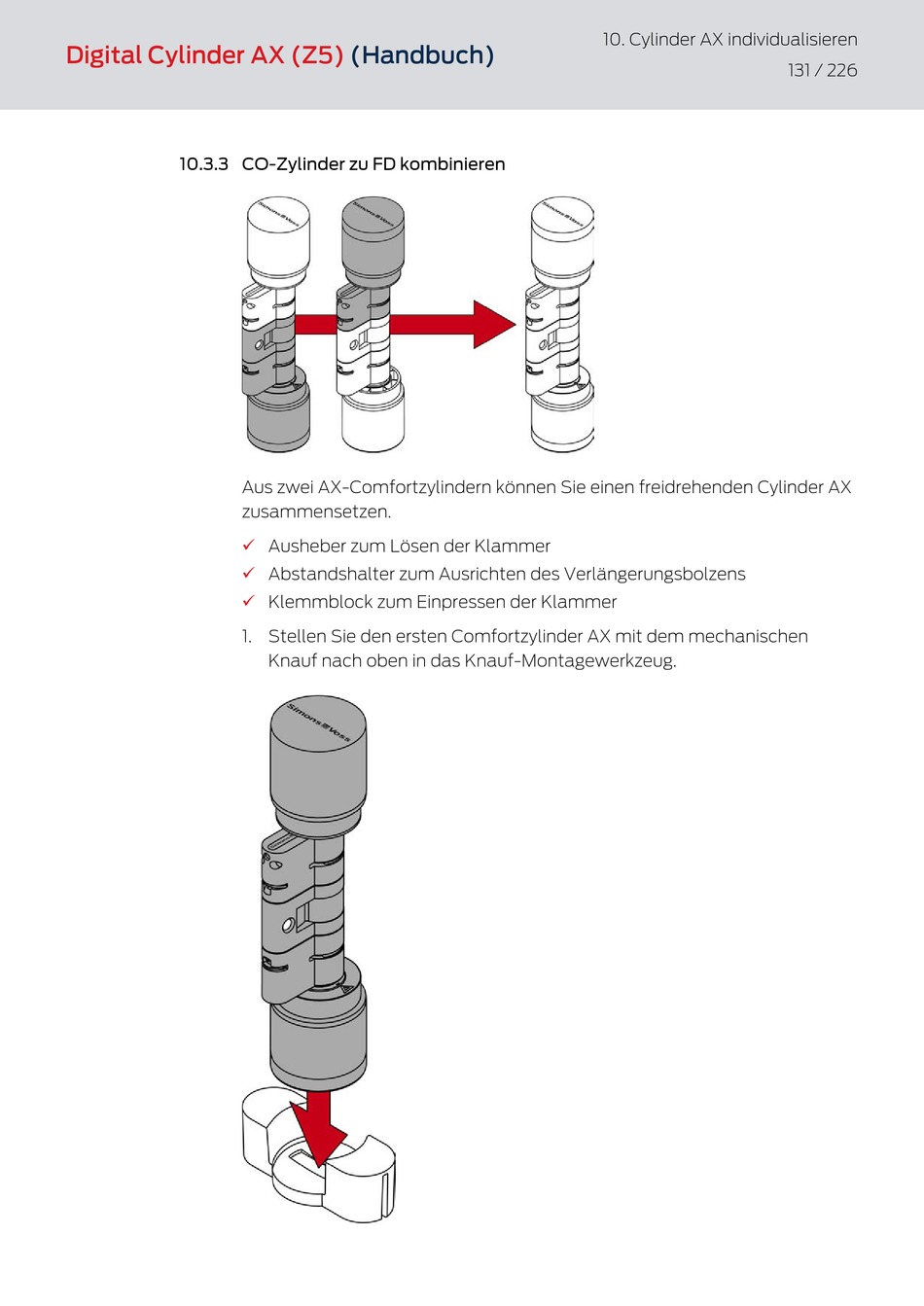

10.3.3 CO-Zylinder zu FD kombinieren

(Handbuch)
Aus zwei AX-Comfortzylindern können Sie einen freidrehenden Cylinder AX
zusammensetzen.
ü Ausheber zum Lösen der Klammer
Abstandshalter zum Ausrichten des Verlängerungsbolzens
ü
Klemmblock zum Einpressen der Klammer
ü
1. Stellen Sie den ersten Comfortzylinder AX mit dem mechanischen
Knauf nach oben in das Knauf-Montagewerkzeug.
10. Cylinder AX individualisieren
131 / 226
