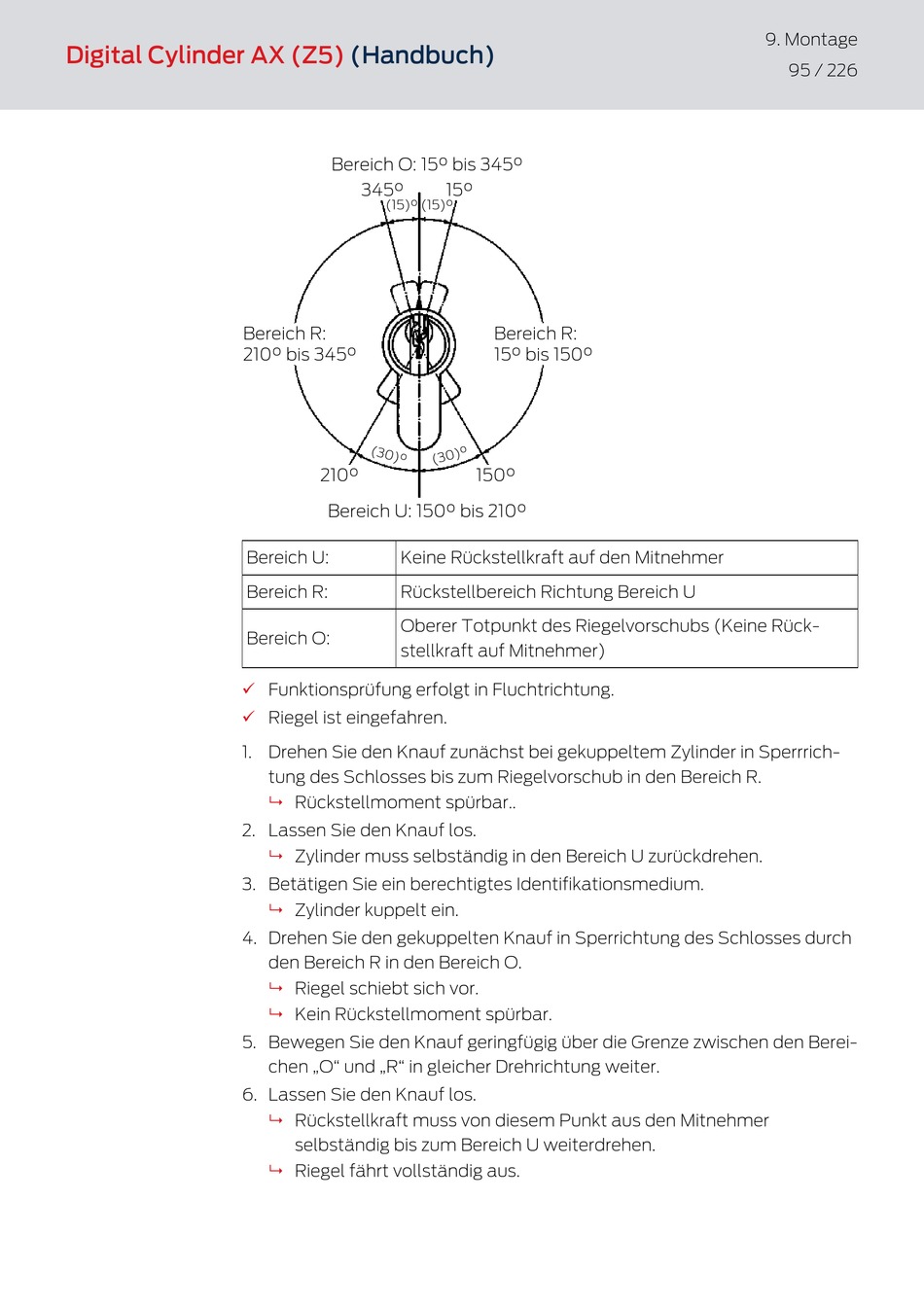

Digital Cylinder AX (Z5)
(Handbuch)
Bereich O: 15° bis 345°
345°
(15)°
Bereich R:
210° bis 345°
210°
Bereich U: 150° bis 210°
Bereich U:
Keine Rückstellkraft auf den Mitnehmer
Bereich R:
Rückstellbereich Richtung Bereich U
Oberer Totpunkt des Riegelvorschubs (Keine Rück-
Bereich O:
stellkraft auf Mitnehmer)
Funktionsprüfung erfolgt in Fluchtrichtung.
ü
Riegel ist eingefahren.
ü
1. Drehen Sie den Knauf zunächst bei gekuppeltem Zylinder in Sperrrich-
tung des Schlosses bis zum Riegelvorschub in den Bereich R.
Rückstellmoment spürbar..
9
2. Lassen Sie den Knauf los.
9
Zylinder muss selbständig in den Bereich U zurückdrehen.
3. Betätigen Sie ein berechtigtes Identifikationsmedium.
Zylinder kuppelt ein.
9
4. Drehen Sie den gekuppelten Knauf in Sperrichtung des Schlosses durch
den Bereich R in den Bereich O.
9
Riegel schiebt sich vor.
Kein Rückstellmoment spürbar.
9
5. Bewegen Sie den Knauf geringfügig über die Grenze zwischen den Berei-
chen „O" und „R" in gleicher Drehrichtung weiter.
6. Lassen Sie den Knauf los.
9
Rückstellkraft muss von diesem Punkt aus den Mitnehmer
selbständig bis zum Bereich U weiterdrehen.
Riegel fährt vollständig aus.
9
15°
(15)°
Bereich R:
15° bis 150°
150°
9. Montage
95 / 226
