SmartLocker AX SmartIntego
(Handbuch)
12.2 Zeichnungen zu Einbausituationen

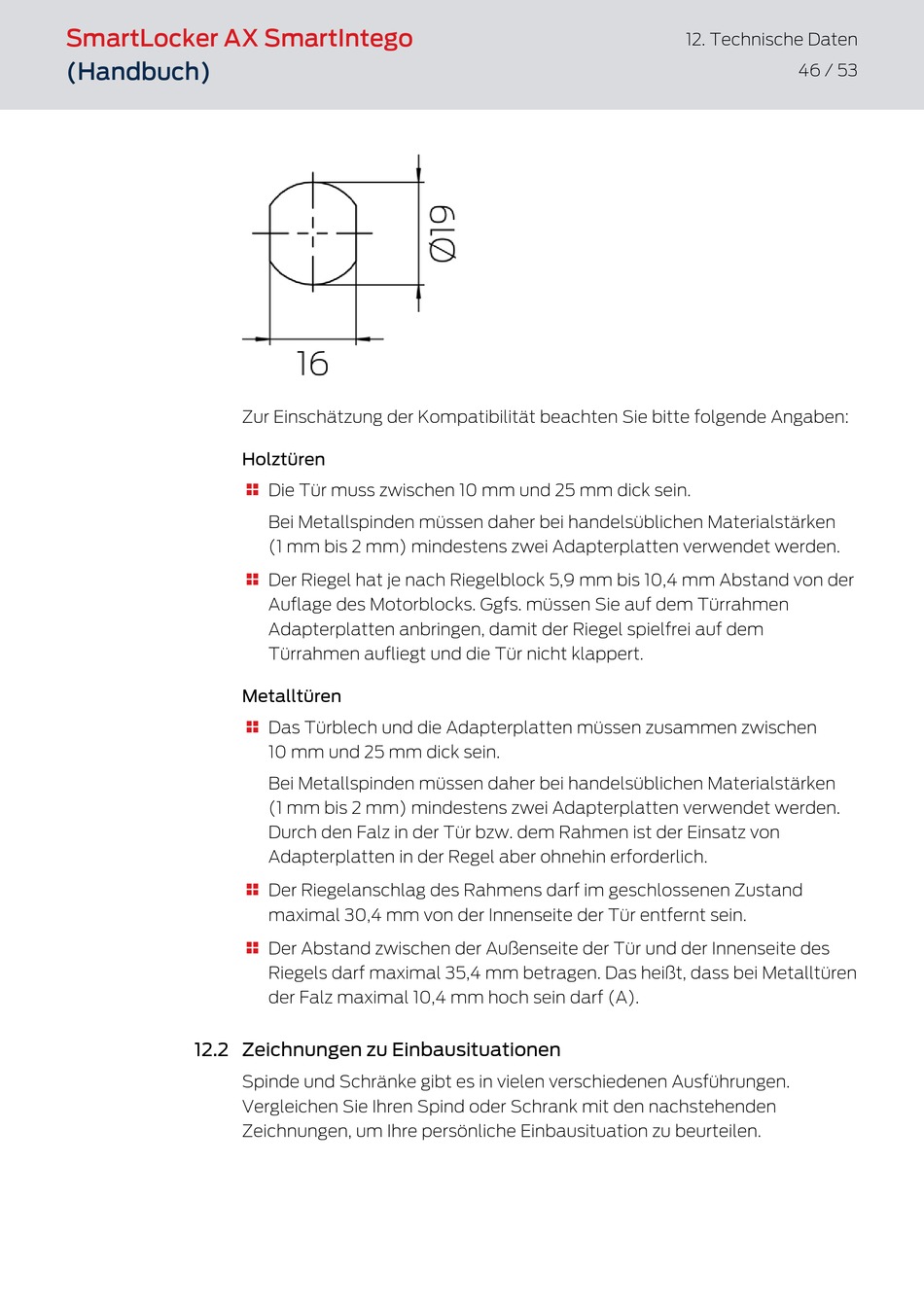

Zur Einschätzung der Kompatibilität beachten Sie bitte folgende Angaben:
Holztüren
Die Tür muss zwischen 10 mm und 25 mm dick sein.
Bei Metallspinden müssen daher bei handelsüblichen Materialstärken
(1 mm bis 2 mm) mindestens zwei Adapterplatten verwendet werden.
Der Riegel hat je nach Riegelblock 5,9 mm bis 10,4 mm Abstand von der
Auflage des Motorblocks. Ggfs. müssen Sie auf dem Türrahmen
Adapterplatten anbringen, damit der Riegel spielfrei auf dem
Türrahmen aufliegt und die Tür nicht klappert.
Metalltüren
Das Türblech und die Adapterplatten müssen zusammen zwischen
10 mm und 25 mm dick sein.
Bei Metallspinden müssen daher bei handelsüblichen Materialstärken
(1 mm bis 2 mm) mindestens zwei Adapterplatten verwendet werden.
Durch den Falz in der Tür bzw. dem Rahmen ist der Einsatz von
Adapterplatten in der Regel aber ohnehin erforderlich.
Der Riegelanschlag des Rahmens darf im geschlossenen Zustand
maximal 30,4 mm von der Innenseite der Tür entfernt sein.
Der Abstand zwischen der Außenseite der Tür und der Innenseite des
Riegels darf maximal 35,4 mm betragen. Das heißt, dass bei Metalltüren
der Falz maximal 10,4 mm hoch sein darf (A).
Spinde und Schränke gibt es in vielen verschiedenen Ausführungen.
Vergleichen Sie Ihren Spind oder Schrank mit den nachstehenden
Zeichnungen, um Ihre persönliche Einbausituation zu beurteilen.
12. Technische Daten
46 / 53
