4
5
3.2
4.2
4
5
3
3.2
20

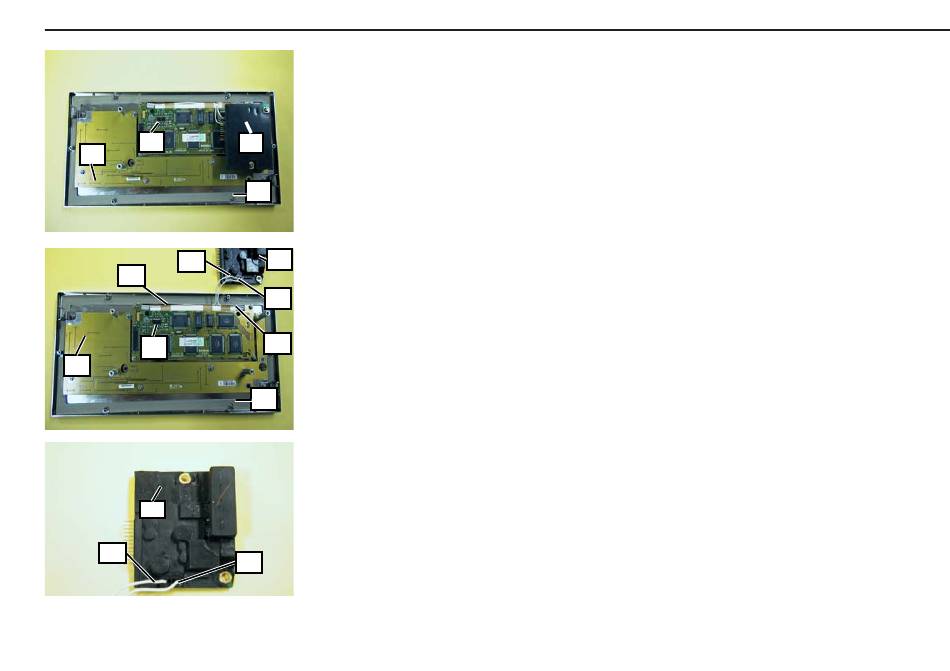

Converterplatine tauschen
Frontplatte (B) , Converterplatine (3) mit Verbindung zur LC Displayplatine (4)
- Converterplatine (3) mit 2 Schlitzschrauben lösen.
3
- Converterplatine (3) von Anzeigeplatine (2) abziehen.
- Kabelverbindung zur LC Displayplatine lösen.
Converterplatine (3) austauschen.
B
Converterplatine (3) im ausgebauten Zustand (Bestückungsseite).
- Darstellung der Anschlüsse.
3
Kabelverbindungen von Converterplatine (3) zur LC Displayplatine
3.1
wieder herstellen.
- 3.1 mit 4.1 verbinden.
4.1
- 3.2 mit 4.2 verbinden .
B
Converterplatine (3) auf Anzeigeplatine (2) wieder aufstecken
und mit 2 Schlitzschtauben wieder festdrehen.
3.1
