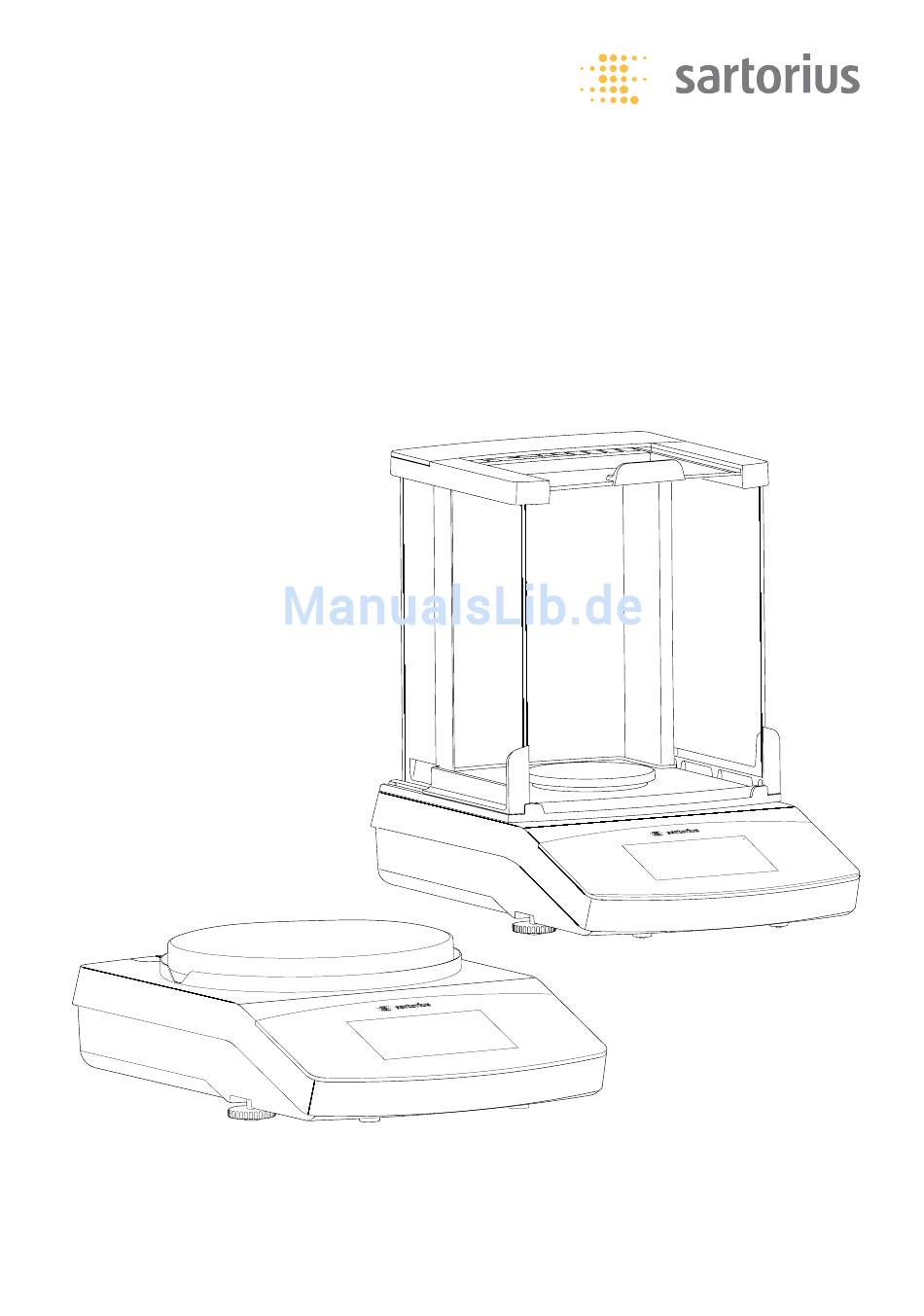

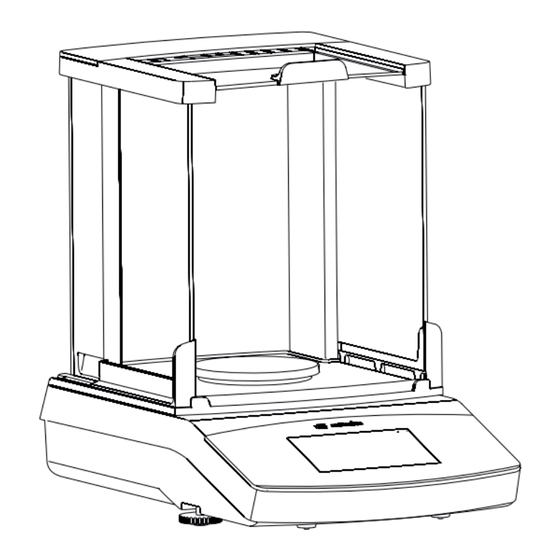

- Seite 1 Handbuch Sartorius Analysenwaage Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
Sprache einstellen ......19 Verbindung mit Sartorius Labordrucker YDP30, YDP40 . . . 77 Das Bedienkonzept . -
Seite 3: Benutzerhinweise
Protokolle von den Abbildungen etwas abweichen. Wo dies für den Betrieb von Bedeutung ist, werden die Unterschiede im Text erläutert. Anwendungsberatung / Technischer Support Adressen zur Anwendungsberatung und zum technischen Support finden Sie auf der Website unter: http://www.sartorius.com PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 4: Sicherheitshinweise
Die Waage nur betreiben, wenn dessen Gehäuse und das Netzgerät einschließlich aller Anschlüsse unbeschädigt sind. Beschädigtes Gerät sofort durch Ziehen des Netzgerätes spannungslos schalten. Die Waage und dessen Netzgerät sowie das von Sartorius gelieferte Zubehör nicht extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen, Vibrationen und starken elektromagnetischen Feldern aussetzen. -
Seite 5: Bestimmungsgemäße Verwendung
Sicherheitshinweise Gefahr am Aufstellort und bei der Bedienung des Gerätes! Bei Glasbruch besteht Verletzungsgefahr durch Schneiden an Glaskanten. Kabel so verlegen, dass sie keine Stolpergefahr darstellen. Weitere Warn- und Gefahrenhinweise in den nachfolgenden Kapiteln beachten. Bestimmungsgemäße Verwendung Diese hochgenaue Waage ist ausschließlich für die Verwendung in Laboren und Innenräumen unter normalen atmosphärischen Bedingungen bestimmt. -
Seite 6: Gerätedarstellung
Gerätedarstellung Gerätedarstellung Pos. Bezeichnung und Funktion Pos. Bezeichnung und Funktion Waagschale Befestigungspunkt für ein optionales Sicherheitsschloss »Kensingston« Schirmring Verriegelungsschalter: Sperrt bei geeichten Waagen diverse Funktionen und Einheiten Stellfüße USB-Schnittstelle für Mini AB Touchscreen Betriebsspannungsanschluss Libelle (Modelle Quintix ® und Practum ®... -
Seite 7: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Für alle Montagearbeiten muss die Waage vom Stromnetz getrennt sein. Auspacken und Lieferumfang Öffnen Sie die Verpackung und entnehmen Sie vorsichtig alle Teile. Das Gerät nach dem Auspacken sofort auf äußere Beschädigungen überprüfen. y Im Beschädigungsfall siehe Hinweise im Kapitel »Pflege und Wartung«. y Alle Teile der Originalverpackung für einen eventuellen Rücktransport aufbewahren. -
Seite 8: Waage Montieren
Inbetriebnahme Waage montieren Waage mit Windschutz Modelle Secura ® Setzen Sie folgende Teile in der aufgeführten Reihenfolge auf: – Arbeitschutzhaube – Drehen Sie die Windschutzverriegelung auf „entriegelt“ – Windschutz (1) auf die Waage aufsetzen. Hinweis: Fassen Sie den Windschutz mit beiden Händen an den oberen Holmen. Schieben Sie die Seitentüren ganz nach hinten. - Seite 9 Inbetriebnahme Glasscheiben einsetzen (oder ggf. herausnehmen) 1) Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch und nehmen Sie ihn ab. 2) Schieben Sie die 3 Glasscheiben in der Führung des Windschutzes ganz nach vorne. 3) Montieren Sie danach wieder den Windschutzdeckel. Der Windschutzdeckel muss dabei einrasten.
-
Seite 10: Standort Wählen
Inbetriebnahme Standort wählen Den richtigen Standort wählen: – Das Gerät auf eine stabile, erschütterungsarme, gerade Fläche (z.B. Wägestein) stellen. – Zugang zu dem Gerät jederzeit freihalten. Bei der Aufstellung Standorte mit ungünstigen Einflüssen vermeiden: – Hitze (Heizung, Sonneneinstrahlung) – Direkter Luftzug durch offene Fenster, Klimaanlagen und Türen –... -
Seite 11: Netzanschluss (Spannungsversorgung)
Inbetriebnahme Netzanschluss (Spannungsversorgung) Netzgerät zusammensetzen Falsche Netzsteckeradapter können tödliche Stromschläge und Geräteschäden verursachen. Verwenden Sie den zu Ihrem Stromnetz passenden Netzsteckeradapter. Drücken (1) und schieben (2) Sie den für Ihre Stomversorgung erforderlichen Netzsteckeradapter (A) in die Öffnung des Netzgerät-Moduls (B). Der Netzsteckeradapter muss dabei einrasten. -
Seite 12: Anwärmzeit
Inbetriebnahme Netzanschluss/Schutzmaßnahmen – Nur Originalnetzgeräte von Sartorius verwenden. Die Schutzart des Netzgerätes entspricht IP40 gemäß EN60529. – Der aufgedruckte Spannungswert (siehe Typenschild) muss mit der örtlichen Spannung übereinstimmen. – Sollte die angegebene Netzspannung oder die Steckerausführung des Netzgerätes nicht der verwendeten Ländernorm entsprechen, bitte die nächste Sartorius-Vertretung verständigen. -
Seite 13: Waage Nivellieren
Inbetriebnahme Waage nivellieren Damit die Waage präzise Wägeergebnisse liefern kann, muss sie nivelliert sein. Beim Nivellieren werden Unebenheiten des Stellplatzes durch Drehen an den vorderen Stellfüßen der Waage ausgeglichen. Das Nivellieren ist immer dann erforderlich, wenn die Waage an einem anderen Stellplatz aufgestellt oder an ihrem Stellplatz verschoben wird. - Seite 14 Inbetriebnahme Nivellieren mit klassischer Libelle (Quintix ® und Practum ® ® ® Die Modelle Quintix und Practum sind mit einer klassischen Libelle ausgestattet. Sie befindet sich links neben dem Display. Die Position der Luftblase in der Libelle zeigt an, ob die Waage korrekt steht oder ob sie nivelliert werden muss. Drehen Sie an den beiden vorderen Stellfüßen der Waage, um die Luftblase in die Mitte der kreisförmigen Markierung zu bewegen.
-
Seite 15: Unterflurwägung
Inbetriebnahme Unterflurwägung Für Wägungen unterhalb der Waage steht eine Unterflurwägeeinrichtung zur Verfügung. Eine Abschirmung gegen Luftzug installieren. Verschlussplatte am Waagenboden herausheben. Die Waage dabei nur auf die Seite legen und nicht auf die Waagschalenseite. Das Legen der Waage auf die Waagschalenseite kann zu Messungenauigkeiten und Beschädigung der Waage führen! Probe z.B. -
Seite 16: Diebstahlsicherung
Inbetriebnahme Diebstahlsicherung An der Rückseite der Waage kann bei Bedarf ein Sicherheitsschlosskabel »Kensington« am Befestigungspunkt installiert werden. Alternativ kann die Waage am Aufstellort z.B. mit einer Kette und z.B. einem Schloss befestigt werden. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 17: Waage Transportieren
Waage transportieren Waage transportieren Transport über kurze Distanzen im Labor Glasbruch, Erschütterungen und Stöße vermeiden: Die Waage niemals am Windschutz anheben oder transportieren! Die Waage unter dem Waagengehäuse fassen, vorsichtig anheben und diese zu ihrem neuen Standort tragen. Die Waage muss nach jedem Standortwechsel neu nivelliert und danach justiert werden. -
Seite 18: Waage Bedienen
Waage bedienen Waage bedienen Waage ein- und ausschalten (Standby) y Nach Power on zeigt jedes Modell erst den Nivellier-Screen (falls erforderlich ist die Waage dann erst zu nivellieren). Max 2100 g d = 0.01 g Erst nach Bestätigung der Ausführung kommt der eigentliche Wäge-Screen. 0.00 –... -
Seite 19: Sprache Einstellen
Waage bedienen Sprache einstellen Bei der Auslieferung sind die Displaytexte in englischer Sprache eingestellt. Um die Sprache zu ändern, gehen Sie so vor: Tippen Sie im Wägebildschirm auf die Menü-Taste unten links im Display. y Das Menü wird angezeigt. Weighing Mixing Statistics Components... -
Seite 20: Das Bedienkonzept
Waage bedienen Das Bedienkonzept In diesem Abschnitt zeigen wir Ihnen die Bedienmöglichkeiten, so dass Sie Ihre Waage kennen lernen und sich einarbeiten können. Bedien- und Anzeigeelemente im Display Geräteschaden durch spitze oder scharfkantige Gegenstände (z. B. Kugelschreiber)! – Bedienen Sie den Touchscreen ausschließlich durch leichtes Antippen mit den Fingerspitzen. -
Seite 21: Ziffern Eingeben Im Ziffernblock
Waage bedienen Das Menü Alle Anwendungen und Einstellungen der Waage sind über das Menü der Waage zugänglich. Um ins Menü zu gelangen, tippen Sie in einer beliebigen Anwendung auf die Menü-Taste unten links im Display. y Das Menü erscheint. Wägen Mischen Statistik Komponenten... -
Seite 22: Eine Anwendung Im Menü Aufrufen
Waage bedienen Eine Anwendung im Menü aufrufen Im rechten Teil des Displays stehen Ihnen Anwendungen für verschiedene Wägeauf- gaben zur Verfügung, die Sie mit der Waage ausführen können. Sie können im Menü hinauf- und hinunterscrollen, um die gewünschte Anwendung auszuwählen. Zum Scrollen legen Sie den Finger auf das Display Wägen Mischen... - Seite 23 Waage bedienen Statistik ® ® (nur Secura und Quintix ) (siehe Seite 42) Mit dieser Anwendung können Sie Wägewerte und verrechnete Werte speichern und statistisch auswerten. Sie können bis zu 99 Komponenten übernehmen. Komponenten ® ® (nur Secura und Quintix ) (siehe Seite 45) Wägewerte summieren.
-
Seite 24: Systemeinstellungen (Menü)
Systemeinstellungen (Setup-Menü) Systemeinstellungen (Setup-Menü) Einstellungen Im Setup-Menü sind alle grundlegenden Einstellungen für die Waage zusammengefasst. Bei geeichten Waagen sind nicht alle Funktionen und Einstellungen verfügbar. Menü aufrufen und Einstellungen ändern Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. y Das Menü erscheint. Wägen Mischen Statistik... -
Seite 25: Liste Der Verfügbaren Einstellungen
Systemeinstellungen (Setup-Menü) Liste der verfügbaren Einstellungen In diesem Abschnitt finden Sie Informationen zu allen grundlegenden Einstellungen Einstellungen an der Waage, die Sie im Menü vornehmen können. Sprache Hier können Sie die Sprache der Displaytexte einstellen. Bei der Auslieferung der Sprache Waage ist Englisch eingestellt (siehe „Sprache einstellen“... -
Seite 26: Geräteinformationen
Einstellungen sind zulässig. Sicherheitsniveau SQmin ® Im Menüpunkt (nur Secura Umgebungsbedingungen Wenn die SQmin-Funktion an Ihrer Waage durch den Sartorius Service eingerichtet ist, können Sie die Funktion hier oder schalten (Betrieb siehe „SQmin Mini- Anwendung ® maleinwaage (nur Secura )“... -
Seite 27: Im Menüpunkt Anwendung
Systemeinstellungen (Setup-Menü) Umgebungsbedingungen Im Menüpunkt Stabil Wählen Sie aus, ob die Bedingungen am Standort der Waage oder Unstabil sind. Unstabil Wenn Sie wählen, werden ungünstige Umgebungsbedingungen (Luft- zug, Erschütterungen) gefiltert, indem die Messzeit für die Wägewerte verän- dert wird. Anwendung Im Menüpunkt Wägen Dosieren... -
Seite 28: Im Menüpunkt Druckausgabe
– : Wählen Sie aus, welche Informationen beim auto- matischen Druck ausgegeben werden sollen, z. B. Datum und Wert. Practum ® mit Sartorius-Drucker: Nur den Menüpunkt „Wert“ möglich. ® Practum mit Einstellung »PC-SBI«: Nur Menüpunkte „Wert ohne Kennung und Wert“. - Seite 29 Systemeinstellungen (Setup-Menü) Kennzeichner (nur Secura ® Hier können Sie Kennzeichner für die Druckausgabe über die Schaltfläche Kennzeichner Druckausgabe im ISO/GLP-Protokoll definieren. Dazu muss unter im Menüpunkt Manueller Druck ISO/GLP-Protokoll Geräte ID setzen die Option aktiviert sein. Chargen ID Funktion Geräte-ID setzen Im Menüpunkt Proben ID Funktion Die Gerätekennung (ID) wird im GLP-Protokoll in der Kopfzeile ausgegeben.
-
Seite 30: Im Menüpunkt Gerät/Protokoll
Alibispeicher. Der Anschluss eines Druckers oder Alibidruckers ist zulässig. Je nachdem, welches Kabel und welches Peripheriegerät an der Waage angeschlos- sen ist, sind im Menü unterschiedliche Optionen verfügbar. Die Waage erkennt die Art der Verbindung automatisch. PC-SBI PC-xBPI PC-Tabellenformat Sartorius Bestell-Nr.: Host PC-Textformat YCC04-D09 (Master) Wechseldatenträger Mini-B... -
Seite 31: Helligkeit Der Anzeige
Systemeinstellungen (Setup-Menü) 2) Verbindung mit Sartorius Labordrucker über das mitgelieferte Drucker kabel Gerät/Protokoll Im Menüpunkt Wählen Sie die gewünschte Einstellung für die Verbindung zum Drucker. YDP30 | YDP40 – : Der angeschlossene Drucker wird automatisch erkannt und die Verbindung wird hergestellt. -
Seite 32: Weitere Einstellungen
Sie können dann ein neues Passwort festlegen. Um das Passwort ganz zu löschen und den Zugang wieder ohne Passwort zu erlauben, vergeben Sie ein leeres Passwort. Sollten Sie das Passwort vergessen haben, wenden Sie sich an den Sartorius Service. Einstellungen zurücksetzen Im Menüpunkt Hier können Sie alle Einstellungen der Waage auf den Auslieferungszustand... - Seite 33 Systemeinstellungen (Setup-Menü) Menütaste sperren ® Im Menüpunkt (nur Secura Mit dieser Funktion können Sie das Menü sperren bzw. entsperren. Menü sperren (bei Quintix ® ® und Practum Legen Sie einen Finger länger als 10 Sekunden auf die Menü-Taste. Bestätigen Sie mit Sperren. Supervisor Sperre Menü...
-
Seite 34: Wägen
Wägen Wägen Einsatzzweck: Mit dieser Anwendung bestimmen Sie das Gewicht eines Wägegutes innerhalb des gerätespezifischen Wägebereiches (s. Technische Daten). t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. t Tippen Sie im Menü auf das Symbol Wägen y Die Anwendung Wägen erscheint. -
Seite 35: Umschalten Der Gewichtseinheit
Inbetriebnahme Umschalten der Gewichtseinheit Einsatzzweck: Sie können einstellen, in welcher Gewichtseinheit und mit welcher Genauigkeit der Wägewert angezeigt werden soll. Bei geeichten Waagen können Sie nicht alle Einheiten wählen, sondern nur zwischen metrischen Einheiten wechseln (Milligramm, Gramm, Kilogramm). Um die angezeigte Einheit zu wechseln, tippen Sie in der Wägeanzeige auf die Schaltfläche der Einheit. -
Seite 36: Umrechnungsfaktoren Der Gewichtseinheiten
Inbetriebnahme Umrechnungsfaktoren der Gewichtseinheiten Die Tabelle enthält gebräuchliche Gewichtseinheiten und ihre Umrechnungs- faktoren zur Einheit Gramm. Einheit Faktor Anzeige Gramm 1,00000000000 Kilogramm 0,00100000000 Carat 5,00000000000 Pound 0,00220462260 Ounce 0,03527396200 Troy ounce 0,03215074700 Tael Hongkong 0,02671725000 Tael Singapur 0,02645544638 Tael Taiwan 0,02666666000 Grain 15,43235835000... -
Seite 37: Sqmin Minimaleinwaage (Nur Secura )
Inbetriebnahme ® SQmin Minimaleinwaage (nur Secura Einsatzzweck: Mit dieser Funktion wird der Wägewert mit der vorgegebenen Mindesteinwaage verglichen (SQmin = Sample Quantity Minimum). Dadurch wird sichergestellt, dass die Wägeresultate über der vorgegebenen Minimaleinwaage liegen, die durch Ihr Qualitätssicherungssystem definiert werden. Damit kann z.B. die Einhaltung der Mindesteinwaage gemäß... -
Seite 38: Individuelle Kennzeichnung (Nur Secura ® )
. Diese Kenn- zeichnung wird vor jedem Druck abgefragt. Voraussetzungen: – Für die Druckausgabe muss die Waage an einen Sartorius Labordrucker oder an einen PC angeschlossen sein (siehe „USB-Schnittstelle“ auf Seite 72). – Die Einstellungen für die individuelle Kennzeichnung können Sie in den... -
Seite 39: Mischen (Nur Secura Und Quintix )
Mischen (nur Secura® und Quintix®) ® ® Mischen (nur Secura und Quintix Einsatzzweck: Mit dieser Anwendung können Sie bis zu 99 Komponenten für ein Gemisch oder eine Rezeptur nacheinander in ein Gefäß zuwiegen. Nach jeder Komponente wird die Waage automatisch tariert. Sie können sich jeweils den Wägewert der Einzel- komponente oder das Gesamtgewicht anzeigen lassen. - Seite 40 Mischen (nur Secura® und Quintix®) Geben Sie die erste Komponente auf die Waagschale. y Der Wägewert wird angezeigt. Max 2100 g d = 0.01 g 14.33 Komponente Um die Komponente zu übernehmen, tippen Sie auf y Die Komponente wird gespeichert und die Waage wird automatisch tariert. Max 2100 g d = 0.01 g Net1...
-
Seite 41: Protokoll Ausdrucken
Das Gesamtgewicht wird angezeigt und die Anwendung wechselt zurück in den Ausgangszustand. Protokoll ausdrucken Voraussetzungen: Für die Druckausgabe muss ein Drucker (z. B. Sartorius YDP40) oder PC angeschlossen und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72). Mischen Komponente drucken... -
Seite 42: Statistik (Nur Secura Und Quintix )
Statistik (nur Secura® und Quintix®) ® ® Statistik (nur Secura und Quintix Einsatzzweck: Wägewerte speichern und statistisch auswerten. Sie können bis zu 99 Komponenten übernehmen. Folgende Werte werden als Ergebnis ausgeben: – Anzahl der Komponenten – Mittelwert – Standardabweichung – Variationskoeffizient –... - Seite 43 Statistik (nur Secura® und Quintix®) t Tippen Sie zum Tarieren auf t Geben Sie die erste Komponente auf die Waagschale. y Der Wägewert wird angezeigt. Max 2100 g d = 0.01 g 14.33 Komponente t Um die Komponente zu übernehmen, tippen Sie auf t Nehmen Sie die erste Komponente von der Waagschale und legen Sie die nächste Komponente auf.
- Seite 44 Statistik (nur Secura® und Quintix®) y Folgende Werte werden als Zwischenergebnis angezeigt: Report – Anzahl der übernommenen Komponenten Anzahl der Posten: Mittelwert: x 13.49 g – Mittelwert Standardabweichung: s 3.60 g – Standardabweichung Variationskoeffizient: sRel 27 % Summe: Sum 67.47 g –...
-
Seite 45: Komponenten Summieren (Nur Secura ® Und Quintix ® )
Komponenten summieren (nur Secura® und Quintix®) Komponenten summieren ® ® (nur Secura und Quintix Einsatzzweck: Wägewerte summieren. Sie können bis zu 99 Komponenten übernehmen. Damit können Sie Komponenten übernehmen, die in unterschiedlichen Gefäßen eingewogen werden müssen. Vor dem Einwägen jeder Komponente können Sie das jeweilige Gefäß... - Seite 46 Komponenten summieren (nur Secura® und Quintix®) Geben Sie die erste Komponente auf die Waagschale. y Der Wägewert wird angezeigt. Max 2100 g d = 0.01 g 14.32 Komponente Um die Komponente zu übernehmen, tippen Sie auf Entlasten Sie die Waage. Stellen Sie das Gefäß...
- Seite 47 Die Anwendung wechselt zurück in den Ausgangszustand. Protokoll ausdrucken Voraussetzungen: Für die Druckausgabe muss ein Sartorius-Drucker YDP40 oder PC angeschlossen und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72). y Falls ein Drucker angeschlossen ist, erscheint im Display oben rechts automa- tisch eine zusätzliche Schaltfläche.
-
Seite 48: Dichte
Gewicht der Probe in Flüssigkeit Auftrieb: = (W / (W )) * Voraussetzungen: Zur Dichtebestimmung benötigen Sie ein Sartorius Dichtebestimmungsset: – für Analysenwaagen YDK03 – für Präzisionswaagen YDK04. Montieren Sie das Dichtebestimmungsset auf der Waage und bereiten Sie es vor, wie in der Anleitung zum Dichtebestimmungsset beschrieben. - Seite 49 Dichte Um die Dichte der Auftriebsflüssigkeit zu ändern, tippen Sie auf die graue Mediumdichte 0.9982 Schaltfläche. g/cm y Das Einstellungsfenster Dichte erscheint. Dichte Mediumdichte Genauigkeit Geben Sie links die Dichte der Auftriebsflüssigkeit ein. 0.9982 Wählen Sie aus oder tippen Sie dazu ggf. auf , geben Sie den gewünschten Wert ein und bestätigen Sie mit 0.9980...
- Seite 50 Dichte Um den Wägewert zu übernehmen, tippen Sie auf Nehmen Sie das Wägegut von der Waagschale und legen Sie es mit einer Pinzette in den Tauchkorb des Dichtebestimmungssets. ! Achten Sie dabei darauf, dass das Wägegut vollständig in die Auftriebsflüssigkeit eintaucht und keine Luftblasen an dem Wägegut haften! y Unter der Wägeanzeige steht der Schritt Gewicht im Medium Max 220 g...
- Seite 51 Dichte Dichtewerte von H O bei Temperatur T (in °C) T/°C 0,99973 0,99972 0,99971 0,99970 0,99969 0,99968 0,99967 0,99966 0,99965 0,99964 0,99963 0,99962 0,99961 0,99960 0,99959 0,99958 0,99957 0,99956 0,99955 0,99954 0,99953 0,99951 0,99950 0,99949 0,99948 0,99947 0,99946 0,99944 0,99943 0,99942 0,99941 0,99939...
-
Seite 52: Prozent
Prozent Prozent Einsatzzweck: Mit dieser Anwendung können Sie den prozentualen Anteil oder die prozentuale Differenz des Wägegutes bezogen auf ein Referenzgewicht ermitteln. Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. Prozent Tippen Sie im Menü auf das Symbol y Die Anwendung Prozent erscheint. - Seite 53 Prozent Geben Sie die Referenzprobe auf die Waagschale. y Das Gewicht der Referenzprobe wird angezeigt. Max 2100 g d = 0.01 g 14.32 Referenz 10.0 Tippen Sie auf y Die Anzeige zeigt die Referenzprozentzahl an. Referenzgewicht Unter wird das Gewicht der Referenzprobe angezeigt. Max 2100 g d = 0.01 g 10.0...
- Seite 54 Prozent Um das Probengewicht anzusehen, tippen Sie in der Wägeanzeige auf die Schaltfläche y Das Gewicht der Probe wird angezeigt. Max 2100 g d = 0.01 g 143.28 Referenzgewicht 14.32 Um auf den Prozentwert zurück zu wechseln, tippen Sie erneut auf die Schalt- fläche Geben Sie ggf.
-
Seite 55: Umrechnen
Umrechnen (nur Secura® und Quintix®) ® ® Umrechnen (nur Secura und Quintix Einsatzzweck: Mit dieser Anwendung können Sie den Wägewert mit einem frei definierbaren Faktor multiplizieren. Eine Division ist ebenfalls möglich, wenn Sie einen Faktor kleiner als Null wählen. Der eingegebene Faktor wird netzausfallsicher gespeichert. Beispiel: Sie möchten das Flächengewicht eines Blattes Papier (DIN A 4) ermitteln. - Seite 56 Umrechnen (nur Secura® und Quintix®) Geben Sie die Probe auf die Waagschale. y Das Gewicht der Probe wird mit dem eingegebenen Faktor multipliziert und das Ergebnis wird angezeigt. Max 2100 g d = 0.01 g 81.4 Faktor 16.03335 Geben Sie ggf. weitere Proben auf die Waagschale, um ihr Gewicht mit dem eingegebenen Faktor zu multiplizieren.
-
Seite 57: Unruhewägen
Unruhewägen Unruhewägen Einsatzzweck: Diese Anwendung eignet sich für bewegliches Wägegut (z. B. lebende Tiere) und zum Wägen in unruhiger Umgebung. Für jedes zu wiegende Objekt wird automa- tisch ein Messzyklus mit einer definierten Zahl von Messungen durchgeführt. Aus den einzelnen Messungen wird der Mittelwert gebildet und als Ergebnis angezeigt. Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. - Seite 58 Unruhewägen Setzen Sie das Tier in den Behälter. manuell Falls Sie den Start der Messung auf eingestellt haben, tippen Sie auf automatisch Falls Sie den Start der Messung auf eingestellt haben, beginnt die Messung, sobald die einzelnen Wägewerte innerhalb der vordefinierten Schwankungsbreite/Unruhe liegen.
-
Seite 59: Kontrollieren
Kontrollieren Kontrollieren Einsatzzweck: Mit dieser Anwendung können Sie kontrollieren, ob ein Wägewert innerhalb der vorgegeben Toleranzgrenzen liegt. Die Anwendung ermöglicht außerdem das einfa- che Einwiegen von Wägegütern auf einen bestimmten Sollwert. Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. Kontrollieren Tippen Sie im Menü... - Seite 60 Kontrollieren Tippen Sie zum Tarieren auf Tippen Sie auf Geben Sie das Wägegut auf die Waagschale. y Der Wägewert wird angezeigt. Der farbige Balken zeigt an, ob der Wägewert innerhalb der Grenzwerte liegt: Max 2100 g d = 0.01 g –...
-
Seite 61: Höchstwert
Höchstwert Höchstwert Einsatzzweck: Diese Anwendung ermittelt den höchsten Wägewert einer Probe (Spitzenwert). Nach dem Entlasten der Waage wird der Wert noch 5 Sekunden lang angezeigt. Beispiel: Sie möchten bei einem Experiment die Auslösekraft messen, oder Sie haben eine Last, die das Display der Waage verdeckt. Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste. - Seite 62 Höchstwert y Der höchste gemessene Wägewert wird angezeigt und gehalten, solange sich das Wägegut auf der Waage befindet. Max 2100 g d = 0.01 g Hold 44.80 Übernahme Um den aktuellen Wägewert anzuzeigen, tippen Sie in der Wägeanzeige auf die Hold Hold Schaltfläche...
-
Seite 63: Zählen
Zählen Zählen Einsatzzweck: Mit dieser Anwendung können Sie die Teile mit annähernd gleichem Stückgewicht zählen. Das Gewicht einer abgezählten Referenzprobe wird ermittelt, dann werden die Objekte mit unbekannter Stückzahl gewogen. Die Waage zeigt die Anzahl der Teile und das Stückgewicht an. Zählfehler minimieren: –... - Seite 64 Zählen Geben Sie die Referenzprobe in der definierten Stückzahl auf die Waagschale. y Der Wägewert wird angezeigt. Max 2100 g d = 0.01 g 1.83 Referenz Tippen Sie auf y Die Wägeanzeige wechselt und zeigt die Stückzahl an. Unter der Wägeanzeige wird das mittlere Stückgewicht angezeigt. Max 2100 g d = 0.01 g Stückgewicht...
- Seite 65 Zählen Um das Gesamtgewicht der Probe anzuzeigen, tippen Sie in der Wägeanzeige auf die Schaltfläche y Das Gesamtgewicht der Probe wird angezeigt. Max 2100 g d = 0.01 g 4.95 Stückgewicht 0.1834 Um auf die Stückzahl zurück zu wechseln, tippen Sie erneut auf die Schaltflä- Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand.
-
Seite 66: Waage Kalibrieren Und Justieren
Waage kalibrieren und justieren Waage kalibrieren und justieren Hintergrund Beim Kalibrieren wird mit Hilfe eines Prüfgewichts festgestellt, um wieviel der angezeigte Wert vom tatsächlichen Messwert abweicht. Diese Abweichung wird mit einem vorgegebenen Sollwert abgeglichen. Durch das anschließende Justieren wird diese Abweichung beseitigt bzw. auf die zulässigen Fehlergrenzen reduziert. ®... -
Seite 67: Kalibrieren/Justieren Mit Internem Prüfgewicht (Nur Secura ® Und Quintix ® )
Waage kalibrieren und justieren Kalibrieren/Justieren mit internem Prüfgewicht ® ® (nur Secura und Quintix Die Waage ist mit einem internen Prüfgewicht im Waagengehäuse ausgestattet. Dieses Prüfgewicht wird beim internen Kalibrieren und Justieren automatisch mithilfe eines Motors aufgelegt. Stellen Sie sicher, dass die Waage ruhig steht und die Waagschale leer ist. Tippen Sie zum Nullstellen auf Tippen Sie in der aktuellen Anwendung auf die Menütaste unten links im Display. -
Seite 68: Kalibrieren/Justieren Mit Externem Prüfgewicht
Waage kalibrieren und justieren Kalibrieren/Justieren mit externem Prüfgewicht Für diese Funktion benötigen Sie ein externes Prüfgewicht. Beachten Sie die Toleranz des verwendeten Prüfgewichts. Bei geeichten Waagen der Genauigkeitsklasse K ist im eichpflichtigen Verkehr das externe Kalibrieren/Justieren gesperrt. : Bei geeichten Waagen der Genauigkeitsklasse k ist das ®... -
Seite 69: Automatisches Kalibrieren/Justieren Mit Isocal
Waage dokumentiert und gespeichert. Sie können die gespeicher- ten Berichte über die Systemeinstellungen ansehen und auf einen PC oder einen Sartorius Labordrucker ausgeben (siehe „Kalibrieren/Justieren“ auf Seite 26). y Wenn sich die Umgebungstemperatur gegenüber der letzten Kalibrierung/Jus- tierung geändert hat oder das vordefinierte Zeitintervall überschritten ist,... -
Seite 70: Iso/Glp-Protokoll
ISO/GLP-Protokoll ISO/GLP-Protokoll Merkmale Die Gerätedaten und Identnummern sowie das aktuelle Datum können vor (GLP-Kopf) und nach den Werten der Messreihe (GLP-Fuß) ausgedruckt werden. Die folgenden Daten werden ausgegeben: GLP-Kopf: – Datum – Uhrzeit bei Beginn der Messreihe – Waagenhersteller – Waagenmodell –... - Seite 71 ISO/GLP-Protokoll y Das ISO/GLP-Protokoll kann aus folgenden Zeilen bestehen: -------------------- 2012-07-23 14:50 Sartorius Mod. Secura 5101 SerNo. 0027400115 BAC: 00-51-01 APC: 01-70-02 -------------------- L ID Comp1 + 41.9 g Comp2 + 41.9 g 83.8 g -------------------- 2012-07-23 14:50 Name: -------------------- y Beispiel für ein ISO/GLP-Protokoll für externes Kalibrieren/Justieren:...
-
Seite 72: Usb-Schnittstelle
Zweitanzeige ausgegeben, umgekehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte erfolgen (z.B. PC). Über die USB-Schnittstelle können die Protokolle SBI und xBPI übertragen werden. Folgende Verbindungen zu Peripheriegeräten lassen sich realisieren: PC-SBI PC-xBPI PC-Tabellenformat Sartorius Bestell-Nr.: Host PC-Textformat YCC04-D09 (Master) Wechseldatenträger Mini-B... -
Seite 73: Pc-Direktübertragung
PC mit Betriebssystem Windows 7, Vista, XP oder 2000 – USB-Verbindungskabel »A auf Mini-B« vom PC zur Waage, Sartorius-Bestell-Nr.: YCC04-D09 Im eichpflichtigen Verkehr dürfen die Daten nicht ohne Alibispeicher an einen PC weitergegeben und verwendet werden. Die Waage verfügt über keinen eigenen Alibispeicher. -
Seite 74: Funktionsprüfung
USB-Schnittstelle y Funktionsprüfung: HID-Tastatur – Die Verbindung erscheint im Geräte-Manager Ihres PCs unter Anschlüsse Tastaturen – Stellen Sie Englisch (USA) in der Sprachleiste des PCs ein. Hinweis: Bei Englisch (Großbritannien) wird statt „G#“ die Zeichenfolge „G£“ gedruckt. Behandlung von Zahlen in Microsoft Excel einstellen: Datei Optionen Erweitert... - Seite 75 USB-Schnittstelle PC-Textformat – mit der Einstellung an der Waage und Microsoft Word 2010 am Beispiel: Brutto/Tara/Netto (2) USB-Anschluss: Betriebsart PC-SBI und PC-xBPI Um die Waage als Device (Slave) für die Protokolle PC-SBI und PC-xBPI ausführen zu können, muss auf dem angeschlossenen PC zuerst ein USB-Treiber installiert werden.
- Seite 76 USB-Schnittstelle Um das Installationsprogramm für den USB-Treiber auf dem PC zu installieren: Klicken Sie auf den entsprechenden Wechseldatenträger (hier z. B. E:), und Driver danach auf das Verzeichnis Um die Windows-Version zu wählen: Klicken Sie auf die Version ihres PCs. InstallDriver.exe Starten Sie das Installationsprogramm Folgen Sie den Anweisungen des Installationsprogramms.
-
Seite 77: Verbindung Mit Sartorius Labordrucker Ydp30, Ydp40
USB-RS 232 xBPI Device Mini-A RS 232 9-polig Verbinden Sie das Peripheriegerät über das Sartorius Verbindungskabel YCC03-D09 (RS232, 9-polig) mit der Waage. Die gewünschten Systemeinstellungen vornehmen: siehe „USB-Schnittstelle“ auf Seite 30. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 78: Datenausgangsformate
USB-Schnittstelle Schnittstellenspezifikation Datenausgabe Die Datenausgabe kann nach einem Printbefehl manuell oder automatisch synchron zur Anzeige oder in einer festen Intervallzeit erfolgen (siehe Anwendungsprogramme und Autoprint-Einstellungen). Datenausgabe nach Printbefehl Der Printbefehl kann durch Tastendruck oder durch einen Softwarebefehl (Esc P) ausgelöst werden. Autoprint Datenausgabe automatisch In der Betriebsart... - Seite 79 USB-Schnittstelle Sonderausgaben Position – – CR LF oder CR LF oder CR LF Leerzeichen Cal.Ext. Justieren extern – – Auswaage Cal.Int Justieren intern Unterlast Carriage Return High Überlast Line Feed Fehlermeldung Position */# # CR LF Leerzeichen Fehlernummer Beispiel: Ausgabe des Wägewertes + 111,255 g Position CR LF CR LF...
-
Seite 80: Ausgabeformat Mit 22 Zeichen
USB-Schnittstelle Ausgabeformat mit 22 Zeichen Hierbei wird dem Ausgabeformat mit 16 Zeichen ein Kennzeichnungsblock von 6 Zeichen vorangestellt. Diese 6 Zeichen kennzeichnen den nachfolgenden Wert. Normaler Betrieb Zeichen für Kennzeichnung CR Carriage Return Leerzeichen LF Line Feed Zeichen der Anzeige Zeichen für die Messeinheit (siehe „Umrechnungsfaktoren der Gewichtseinheiten“... - Seite 81 USB-Schnittstelle Dateneingabe Schnittstellenbefehle (Kommandos) Der über die Datenschnittstelle angeschlossene Rechner kann Steuerbefehle zur Waage senden, um Waagenfunktionen zu steuern. Formate für Steuerbefehle (Syntax) Format 1 Format 2 Escape Befehlszeichen Ziffer Unterstrich (ASCII: 95) Carriage Return (optional) Line Feed (optional) Beispiele: Format 1: Esc P Format 2: Esc x1_ Benutzer-Handbuch Secura, Quintix, Practum...
-
Seite 82: Übersicht Schnittstellenbefehle (Kommandos)
USB-Schnittstelle Übersicht Schnittstellenbefehle (Kommandos) Format Befehl Aktion/Funktion Bemerkung ESC P Drucken Entsp. Menü, mit/ohne Stillst. ESC T Tarieren oder Nullstellen ESC K Filter „Sehr ruhige Umgebung“ ESC L Filter „Ruhige Umgebung“ (entspricht der Menü-Einstellung „Stabil“) ESC M Filter „Unruhige Umgebung“ (entspricht der Menü-Einstellung „Unstabil“) ESC N... -
Seite 83: Statusmeldungen
Statusmeldungen Statusmeldungen Bei besonderen Ereignissen erscheint eine Meldung im Display: – Informationsmeldungen werden 2 Sekunden lang angezeigt. Danach kehrt das Programm automatisch in den Ausgangszustand zurück. – Fehlermeldungen (Error) werden solange dauerhaft angezeigt, bis sie mit Taste bestätigt werden. Ausblendung der Tasten Um Bedienfehler zu vermeiden, werden je nach Wägesituation nur die möglichen Funktionen/Tasten dargestellt. -
Seite 84: Fehlermeldungen Bei Kalibrieren/Justieren
Statusmeldungen Fehlermeldungen bei Kalibrieren/Justieren „Die Waage wenn eine eCheck-Anforderung vorliegt muss eCheck ausführen.“ „Die Waage wenn eine isoCAL-Anforderung vorliegt muss justiert werden.“ „Die Waage wenn Nivellieren-Anforderung vorliegt muss nivelliert werden.“ „Das Gewicht wenn beim externen Justieren ein zu leichtes Gewicht ist zu leicht!“... -
Seite 85: Versand Der Waage
Versand der Waage Versand der Waage Bitte verwenden Sie für den Versand die Originalverpackung. Ggf. Verpackung über Sartorius Service bestellen. Glasbruch, Erschütterungen und Stöße vermeiden: Die Waage niemals am Windschutz anheben oder transportieren! Vor dem Versand die Waage in den Stand-by Betrieb schalten (siehe vorherige Seite) und anschließend den Netzstecker ziehen. - Seite 86 Versand der Waage Drehen Sie die Windschutzverriegelung auf „entriegelt“. Danach den Windschutz von der Waage nehmen. Unteres Verpackungsteil in den Karton einlegen. Folgende Teile in das untere Verpackungsteil legen: – Windschutz – Waage – Bodenblech – Seitenscheiben – Obere Glasabdeckung Die jeweilige Waag- und Unterschale an die im nebenstehenden Bild gezeigten Aussparung einstecken: –...
- Seite 87 Versand der Waage Polster über die Glasscheiben stecken Netzgerät im Pappkarton in das Polster stecken. Oberes Verpackungsteil über die Geräteteile stecken. Danach die verpackte Waage in den Karton stecken und verschließen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 88: Pflege Und Wartung
Service Um die fortdauernde Messsicherheit Ihrer Waage zu gewährleisten, empfehlen wir die regelmäßige, mindestens jährliche Wartung. Der Sartorius Service bietet Ihnen hierzu unterschiedliche Wartungsverträge an, die wir individuell an Ihre Bedürfnisse anpassen (siehe hierzu auch www.sartorius.com/service). Im Rahmen jeder Wartung sollte immer ein Kalibrierzertifikat erstellt werden. -
Seite 89: Windschutz Reinigen
Pflege und Wartung Kontaminierte Geräte: Gesundheitsgefahr durch Kontamination des Produktes aufgrund von Produkt- ablagerungen und Resteansammlungen mit Verkeimungen. Gesundheitsgefahr durch biologische oder mikrobiologische Substanz. Reinigungsvorschriften beachten. Reinigungsergebnis genau überprüfen. Windschutz reinigen A) Seitenscheiben herausnehmen: 1) Ziehen Sie die Seitenscheiben in den hinteren Anschlag und heben Sie diese leicht an. - Seite 90 Pflege und Wartung C) Front- und Heckglas herausnehmen: 4) Heben Sie die Rahmenabdeckung an. 5) Ziehen Sie die Rahmenabdeckung nach außen ab. Nehmen Sie den Torx-Schlüssel oben aus dem Windschutz unter der Abdeckung heraus. 6) Lösen Sie die Torx-Schrauben mit ca. 2 Umdrehungen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 91 Pflege und Wartung 7) Ziehen Sie den Windschutz-Rahmen seitlich aus der Führung heraus und nehmen Sie den Windschutz-Rahmen nach oben ab. 8) Ziehen Sie das Front- und Heckglas nach oben heraus. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 92: Windschutz Zusammenbauen
Pflege und Wartung Windschutz zusammenbauen Setzen Sie das Front- und Heckglas wieder in die Führung. Den Windschutz-Rahmen zentriert in die Führung setzen. Drücken Sie den Windschutz-Rahmen unten gegen den Anschlag nach innen und befestigen Sie den Windschutz-Rahmen wieder mit den beiden Torx- Schrauben. -
Seite 93: Entsorgung
1) http://www.sartorius.com wählen. 2) In der Titelleiste »Service« antippen. 3) Danach »Entsorgungshinweise« wählen. 4) Die Adressen der lokalen Sartorius-Ansprechpartner zur Entsorgung finden Sie in den angehängten pdf-Dateien dieser Internetseite. Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden weder zur Reparatur noch zur Entsorgung zurückgenommen. -
Seite 94: Technische Daten
330 mA (max.) / 5 Watt (max.): 0 bis +50°C Weitere Daten Schutzklasse II lt. EN/IEC 60950-1 | bis 3000 m über NN | IP40 gemäß EN 60529/IEC 60529 Waage Spannungsversorgung nur über Sartorius-Netzgerätmodul 6971790 Eingangsspannung 12,0 ... 18,0 Vdc Leistungsaufnahme 2 W (typisch) -
Seite 95: Modellspezifische Daten
Technische Daten ® Quintix Modell 5101 5100 Wägebereich 5100 5100 Ablesbarkeit 1000 Reproduzierbarkeit (Standardabweichung) Linearitätsabweichung 1000 Empfindlichkeitsdrift ± ppm/K 5 zwischen +10 to +30°C Typische Einschwingzeit isoCAL: – Temperaturwechsel – Zeitabstand Anzeigefolge (je nach 0.1/0.2 0.1/0.2 0.1/0.2 eingestellter Filterstufe) Waagschalenabmessung Nettogewicht, ca. - Seite 96 Technische Daten Quintix ® Modell 612-1x ) 5101-1x ) 5100-1x Genauigkeitsklasse Bauart SQP-D SQP-E SQP-E Wägebereich Max 5.100 5.100 Ziffernschritt d 0,01 Eichwert e Mindestlast Min Taraausgleichsbereich 100% vom maximalen Wägebereich (subtraktiv) Typische Einschwingzeit isoCAL: – Temperaturwechsel – Zeitabstand Anzeigefolge (je nach 0,1/0,2 0,1/0,2 0,1/0,2...
-
Seite 97: Gerätemaße
Gerätemaße ® ® Quintix - und Practum -Modelle mit einer Ablesbarkeit von 0,1 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 98 Gerätemaße Modelle mit einer Ablesbarkeit von 1 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 99: Zubehör
Gerätemaße Modelle mit einer Ablesbarkeit von > 10 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 100: Eg-Konformitätserklärung
EG-Konformitätserklärung Bei geeichten Waagen für den Einsatz im EWR gilt die der Waage beigelegte Konformitätserklärung. Bitte unbedingt aufbewahren. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 101 EG-Bauartzulassung Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 102 Schilder und Marken Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 103 Schilder und Marken Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
