40
Zuerst den größten + oder - Wert beheben. Die Hinterlegung an einer Ecke
beeinflußt auch die diagonal gegenüberliegende Ecke mit.
Durch Hinzufügen von Justierblechen verändern sich die Ecklastwerte in
positiver Richtung.
Beim Entfernen von Justierblechen verändern sich die Ecklastwerte in
negativer Richtung.
Eine Ecklastabweichung von 20 g (kleinster Anzeigeschritt = 1 g) entspricht einer
Blechstärke des Justierbleches von 20 µm (dieser Wert ist nur ein Richtwert).

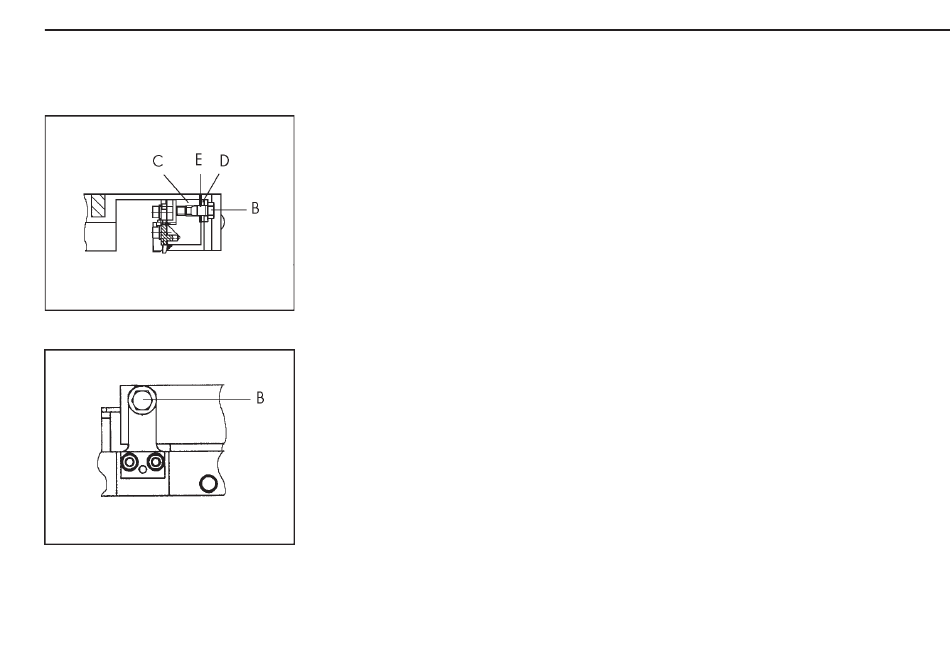

– Lastplatte abnehmen.
– Paßschraube (B) lösen.
– Justierblech (E) zwischen dem Lasthebel (C) und der ersten Spannscheibe (D)
einsetzen oder entfernen.
– Paßschraube mit einem Drehmoment von 17 Nm anziehen.
– Mehrere Lastwechsel durchführen und die Ecklast erneut überprüfen.
