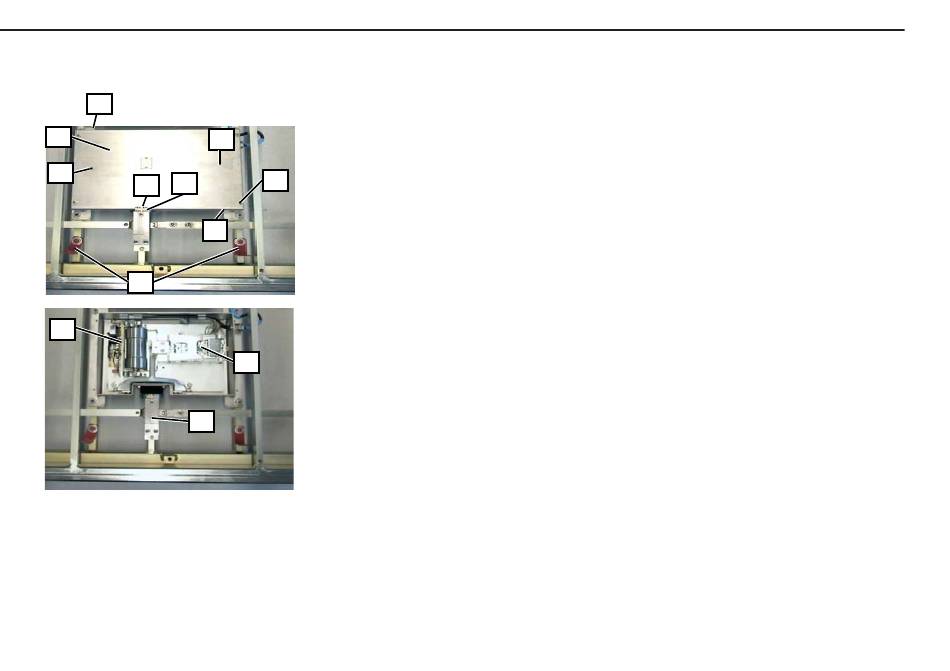

Messzelle
Messzelle öffnen
- Plattform öffnen (siehe Seite 64).
- Messzelle (D) zugängig.
- Beide Hebel (F) mit Transportsicherung (G) festlegen,
M
die 2 Innensechskantschrauben (H) herrausdrehen.
- Klemmplatte (J) entfernen.
- seitliche 2 Garantiesiegel (K) entfernen .
- Schraube (L) zum lösen des Überdrucks herausdrehen.
- Deckel (D1) nach herausdrehen der 4 Innensechskantschrauben (M)
nach oben abnehmen.
Beim abnehmen des Deckels (D1) nicht den Koppelstab (F)
beschädigen.
Nun ist das Wägesystem mit Winkelhebelsystem (A), Gewichts-
A
schaltung (B) zugängig.
Messzelle schließen
- Vor dem Einbau des Deckels (D1) muß die Dichtung überprüft und
ggf. erneuert werden, es muß IP 67 Schutz gewährleistet sein.
- Zusammenbau, Vorgehensweise wie oben aufgeführt.
- Garantiesiegel (K) erneuern.
- Waagschale aufsetzen.
- Waage anschließen.
- Danach ist die Waage wieder betriebsbereit.
