B
5
5.1
5
2
2.3
5
5.1
22

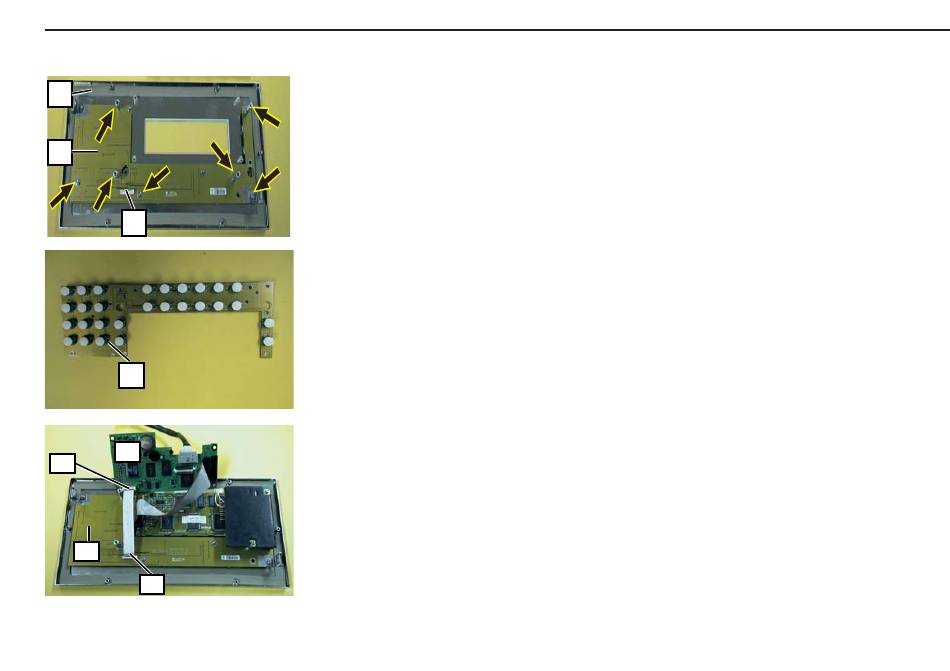

Tastaturplatine tauschen
- Frontplatte (B) nur mit eingebauter Tastaturplatine (5).
- Anzeigeplatine (2) ausbauen (siehe Seite 19).
- Kabelverbindung zur Anzeigeplatine (2) lösen.
- Converterplatine (3) ausbauen (siehe Seite 20).
- Tastaturplatine (5) mit 6 Muttern lösen.
- Tastaturplatine (5) mit 4 Distanzsäulen lösen.
- Tastaturplatine (5) austauschen.
- Tastaturplatine (5) im ausgebautem Zustand.
- Darstellung von (Bestückungsseite).
Vor Einbau der Teile Sichtfenster putzen.
- Kabelverbindungen von Tastaturplatine (5) zur Anzeigeplatine (2)
wieder herstellen.
- 5.1 mit 2.3 verbinden.
- Tastaturplatine (5) mit 6 Muttern wieder festdrehen.
- Tastaturplatine (5) mit 4 Distanzsäulen wieder festdrehen.
- Anzeigeplatine (2) einbauen (siehe Seite 19).
- Converterplatine (3) einbauen (siehe Seite 20).
