Hinweis:
Bild1015.tif
72

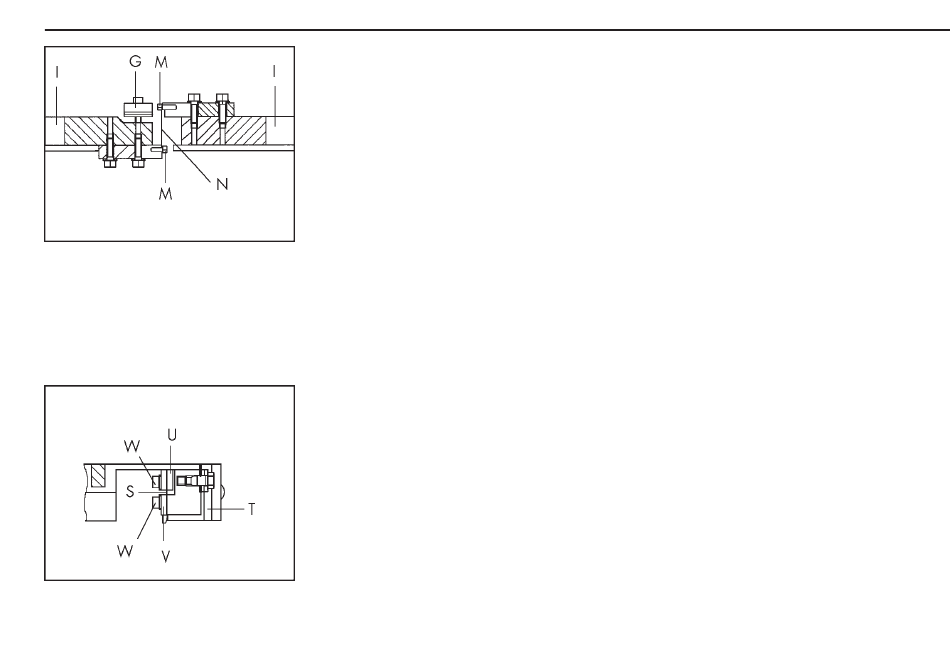

– Zum Entfernen des mittleren Koppelbandes (N) werden die zwei Schrauben (M)
M3X8 mit einem 7mm Maulschlüssel an beiden Lasthebeln gelöst.
– Äußere Biegefedern entfernen (siehe Seite 70 "Äußere Biegefeder tauschen").
Während die Paßschrauben abgeschraubt werden, den oberen Rahmen festhalten
oder abstützen, damit dieser nach dem Lösen der Schrauben nicht verrutscht.
– Zwei Schrauben (W) M5X10 der oberen Klemmplatte (U) mit einem
Innensechskantschlüssel Nr.5 abschrauben.
– Lasthebel vorsichtig herausziehen.
