A3
A2
A4
A
1.1
1.2
1.3
1.4
1.5
18
Platinentausch im Anzeigekopf

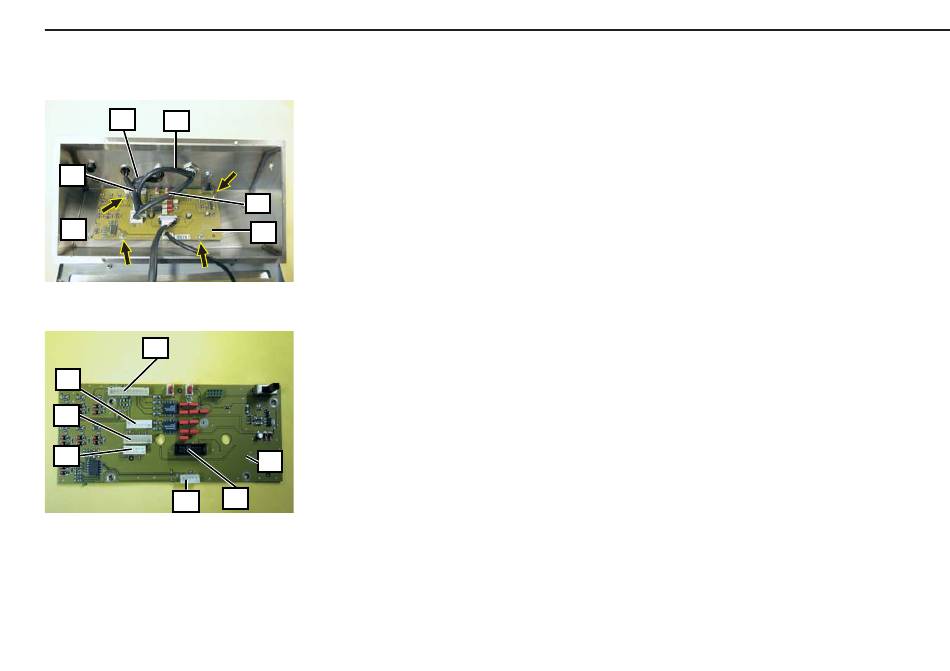

Ansichten in den geöffneten Anzeigekopf.
Hauptplatine tauschen.
Anschlüsse vom Gehäuse (A) mit Hauptplatine (1).
- Kabelverbindungen lösen.
A1
- Hauptplatine (1) mit 4 Muttern lösen (siehe Pfeile Bild links).
1
- nach Platinentausch, Hauptplatine (1) mit den 4 Muttern festdrehen.
- Kabelverbindungen von Gehäuse (A) zur Hauptplatine (1) wieder herstellen.
- A1 mit 1.4 verbinden (Anschluß für Wägeplattform).
- A2 mit 1.2 verbinden (Anschluß für Wägeplattform).
- A3 mit 1.1 verbinden (Datenschnittstelle 14-polig).
- A4 mit 1.3 verbinden (Betriebsspannungsanschluß).
- Kabelverbindungen von Hauptplatine (1) zur Anzeigeplatine (2) verbinden.
1
- 1.5 mit 2.2 verbinden (siehe Seite 19).
1.6
- 1.6 mit 2.1 verbinden (siehe Seite 19).
