Sartorius LA120S Servicehandbuch
Analysenwaagen
mit monolithischem wägesystem, bp-, gp-, la-series
Verwandte Anleitungen für Sartorius LA120S
Inhaltszusammenfassung für Sartorius LA120S

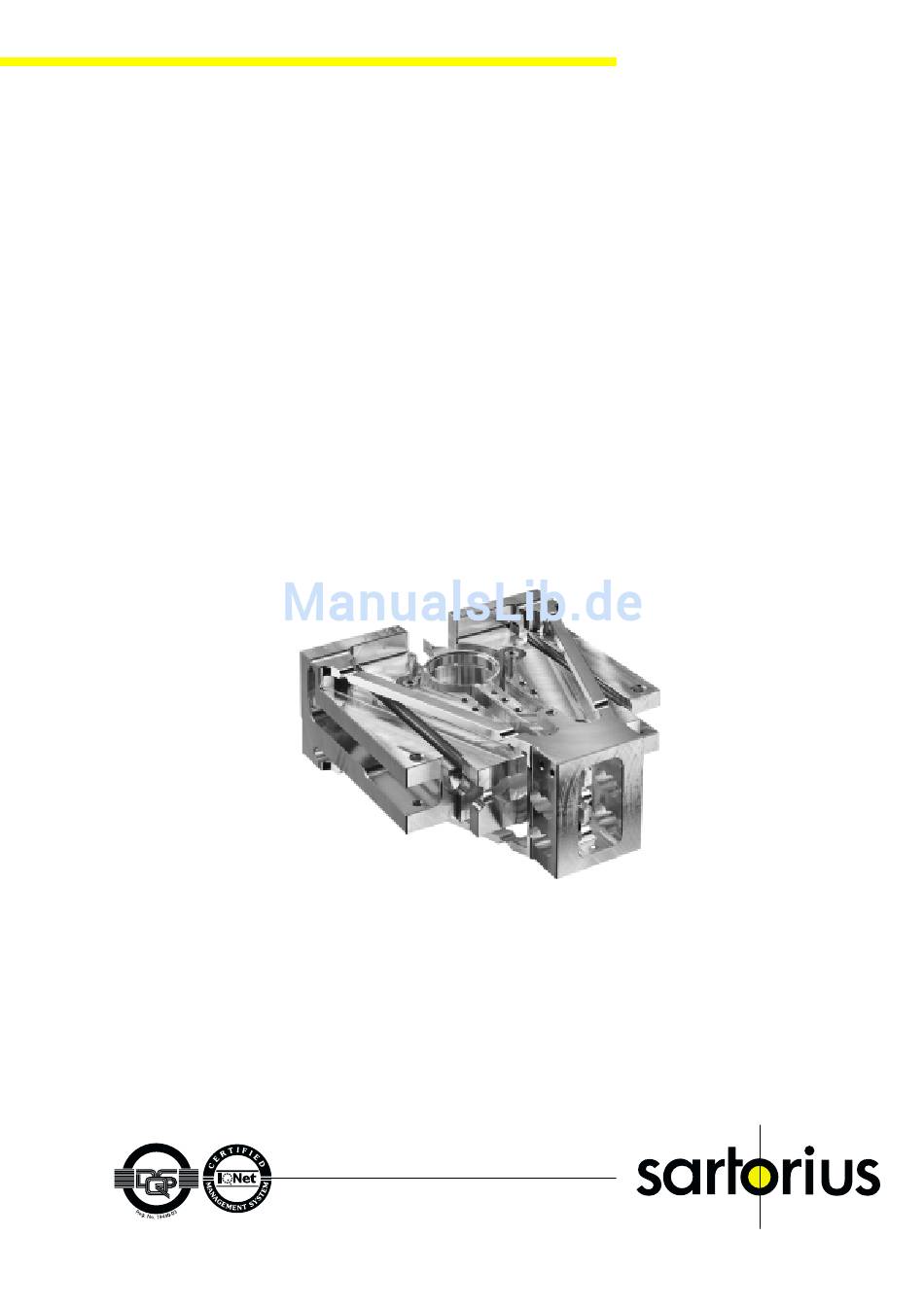

- Seite 1 W--5039-d99071 Sartorius Analysenwaagen mit monolithischem Wägesystem Service-Handbuch für BP- / GP- / LA- Modelle inkl. Justierdatenblatt Sartorius Sartorius AG, Wägetechnik...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines Allgemeine Hinweise Modellübersicht Begleitende Literatur Spezialwerkzeuge Waage öffnen BP/GP LA-Waagen Gewichtschaltung Tausch der Gewichtschaltung Reinigen des Magneten Reinigen des Anschlags Tausch des Schalenzapfens Ecklast justieren BP/GP-Waagen LA-Waagen Justierdaten Justierdatenblatt 1 Justierdatenblatt 2 Ersatzteilliste GP-Modelle BP-Modelle LA - Explosionszeichnung 1 LA-Modelle 1xx LA - Explosionszeichnung 2 LA-Modelle 2xx... -
Seite 4: Allgemeines
301S 211D (Semimikrowaage) Begleitende Literatur Service-Handbuch BP/GP Service-Handbuch LP/LA Spezialwerkzeuge Zu Ihren normalen Werkzeugen, benötigen sie zum Arbeiten an den Sartorius Monotith-Waagen, noch folgende Spezialhilfsmittel: Stck. Bezeichnung Best. Nr. Zylinderkopfschraube M3x25 (oder länger) Zum Justieren: Sartorius-Service-Software für PC (SARTOCAS) 6740-33... -
Seite 5: Waage Öffnen
SARTORIUS Monolith Waage öffnen BP/GP – Waage von der Spannungsversorgung trennen – Waagschale und Schirmring abnehmen und zur Seite legen Hinweis: Beim Abnehmen der Waagschale ist zu beachten, diese gerade nach oben abzunehmen. Es besteht die Gefahr, den Schalenzapfen vom Wägesystem abzubrechen! –... -
Seite 6: Gewichtschaltung
Gewichtschaltung Die Gewichtschaltung ist ab Werk justiert. Im Normalfall ist es nicht erforder- lich Justierungen durchzuführen. Je nach Aufstellort und Bedingungen kann es erforderlich sein, die Gewichte zu reinigen. Die internen Gewichte können herausgenommen und gereinigt werden. Gewichte nur mit Stoffhandschuhe, Lederlappen oder Tuch entnehmen . Gewichte nicht vertauschen. -
Seite 7: Tausch Der Gewichtschaltung
SARTORIUS Monolith Tausch der Gewichtschaltung Die Gewichtschaltung ist komplett als Ersatzteil verfügbar (mit Ausnahme der internen Gewichte). Vorgehensweise: – Waage von der Spannungsversorgung trennen – Waage öffnen (siehe Seite 5) – Die beiden internen Gewichte mit einem geeigeten nicht-fusselnden Lappen vorsichtig aus ihrer Vorrichtung nehmen und zur Seite legen. -
Seite 8: Reinigen Des Magneten
Reinigen des Magneten In dem sehr unwahrscheinlichen Fall, daß Fremdkörper in den Magneten gelangt sind, kann der Luftspalt zur Spule gereinigt werden. Achtung! Arbeiten am Wägesystem sollten nur von sehr versierten Mechanikern durchgeführt werden! – Gerät von der Spannungsversorgung trennen und öffnen. –... -
Seite 9: Tausch Des Schalenzapfens
SARTORIUS Monolith Tausch des Schalenzapfens – Waage von der Spannungsversorgung trennen und öffnen (siehe Seite 5). – Mit einem 7 mm Maulschlüssel vorsichtig den defekten Schalenzapfen abschrauben. – Den neuen Schalenzapfen einsetzen und vorsichtig handfest anziehen. Hinweis: Das komplette Wägesystem ist mechanisch nicht gesichert! Abrutschen, ein zu hohes Drehmoment können Zerstörungen oder... -
Seite 10: Justierdaten
Permissible Permissible Weighing Test Test Model Readability tolerance tolerance ppm/K capacity weight weight (±) LA120S 120 g 0,1 mg 100 g 0,1 mg 100 g LA130S-F 150 g 0,1 mg 100 g 0,2 mg 100 g LA230P 50 g 0,1 mg... -
Seite 11: Justierdatenblatt
SARTORIUS Monolith Specifications Sheet 2 Span Linearity Testweight Permissible Permissible Tareweight Adjustm. Test Attention: Model tolerance tolerance Attention: italics weight weight italics only (±) only Germany (±) Germany LA120S intern 100 g 0,2 mg 30/60/100 0,2 mg LA130S-F intern 100 g... -
Seite 12: Ersatzteilliste
Ersatzteilliste GP-Modelle Ersatzteil Index Bezeichnung Netzger te Steckernetzteil STNG 6,240V, S dafrika 6971410 Steckernetzteil STNG 6, 240V, Australien 6971411 Steckernetzteil STNG 6, Europa, 230V 6971412 Steckernetzteil STNG 6, USA/CDN, 120V 6971413 Steckernetzteil STNG 6, 240V, GB 6971414 Arbeitsschutzhaube 6960GP02 Fu schraube 69B20005 Libelle, kpl 69B20120... -
Seite 13: Bp-Modelle
SARTORIUS Monolith Ersatzteilliste BP-Modelle Ersatzteil Index Bezeichnung Netzger te Steckernetzteil STNG 6,240V, S dafrika 6971410 Steckernetzteil STNG 6, 240V, Australien 6971411 Steckernetzteil STNG 6, Europa, 230V 6971412 Steckernetzteil STNG 6, USA/CDN, 120V 6971413 Steckernetzteil STNG 6, 240V, GB 6971414 Arbeitsschutzhaube... -
Seite 14: La - Explosionszeichnung 1
LA - Explosionszeichnung 1 La310S-1.TIF... -
Seite 15: La-Modelle 1Xx
SARTORIUS Monolith LA-Modelle 1xx Ersatzteil Index Bezeichnung Netzger te Steckernetzteil STNG 6-2; EURO 230V 6971886 Steckernetzteil STNG 6-2; USA 120V 6971887 Steckernetzteil STNG 6-2; GB 230V 6971888 Schutzhaube 6960AC03 Arbeitsschutzhaube 6960LA01 Betriebsprogramm 69BP0015 Kabel (System - Anzeige) 69LP0027 Waagschale 69LA0006... -
Seite 16: La - Explosionszeichnung 2
LA - Explosionszeichnung 2 La310S-2.TIF... -
Seite 17: La-Modelle 2Xx
SARTORIUS Monolith LA-Modelle 2xx Ersatzteil Index Bezeichnung Systemkapsel 69LA0012 Hauptplatine 69LA0010 Netzeingang, komplett 69LP0018 Dichtung (Netzeingang) 69LC0116 D-SUB Buchse 69LP0017 Libelle 69B12133 Federplatte 6919010 Platte 69LP0026 Fu schraube 69B20005 Gewichtsschaltung (ohne Gewichte) 69B20115 Unterflurhaken 69B20114 Schale 69AC0065 Deckel 69AC0070 Kegel (Gewicht) - Seite 18 (0551) 308-0, (0551) 308-935 Internet: http://www.sartorius.com E-Mail: Int.Service@Sartorius.com Copyright by Sartorius AG, Göttingen, BR Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Sartorius AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Sartorius AG vorbehalten.
