Bild1008.tif
Bild1010.tif
Hinweis:

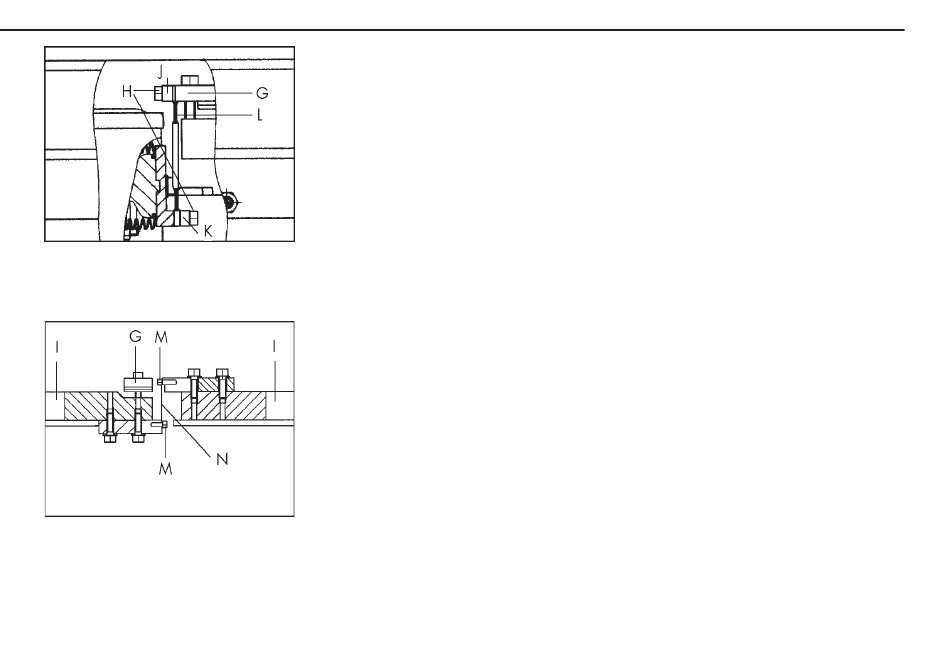

– Die vier Innensechskantschrauben (H) M3x12 mit einem Innensechskant-
schlüssel Nr.3 abschrauben, Klemmplatten (J, K) entfernen.
– Koppelstab (L) tauschen und bündig an der Überlastsicherung ausrichten.
– Vier Schrauben M3x12 der zwei Klemmplatten mit einem Drehmoment von 9
Nm anziehen.
– Beide Transportsicherungen wieder entfernen.
Hinweis:
Anschließend Linearität und Kennwert justieren.
Koppelband tauschen
– Beide Lasthebel (I) mit Teilen der Transportsicherung links und rechts von der
Überlastsicherung (G) festlegen (Hebel waagerecht).
– Zwei Schrauben (M) M3x8 mit einem 7mm Maulschlüssel von den beiden
Hebeln abschrauben und das Koppelband (N) tauschen.
– Die zwei Schrauben werden nach dem Tausch handfest angezogen.
– Beide Transportsicherungen wieder entfernen.
Anschließend Ecklast kontrollieren, ggf. einstellen sowie
Linearität und Kennwert justieren.
69
