Hinweis:
Bild1018.tif
– Mittleres Koppelband an den Lasthebeln ansetzen, und die zwei Schrauben
M3x8 mit einem 7mm Maulschlüssel handfest anziehen (siehe Seite 70 "Koppel-
band tauschen").
– Justierhülse entfernen.
Anschließend Anschlagschraube (Abstand: 0,1mm), Vorlast, Ecklast kontrollieren,
ggf. einstellen sowie Linearität und Kennwert justieren.
Ausbau der Messzelle
– Zwei Lasthebel mit den schmalen Transportsicherungen (10mm Maulschlüssel)
im Bereich der Überlastsicherung festlegen.
– Messzellengehäusedeckel abnehmen (siehe Seite 75).
– Vier Abstandshülsen 10x20 entfernen.
– Zwei Innensechskantschrauben M3x12 mit einem Innensechskantschlüssel Nr.3
an der oberen Klemmplatte der Überlastsicherung abschrauben und diese mit
der Klemmplatte entfernen.
– Kabelschelle am unteren Rahmen enfernen.
– Drei Innensechskantschrauben M4x6 im Elektronikgehäuse mit einem
Innensechskantschraubendreher Nr.3 lösen und mit den Unterlegscheiben
entfernen.

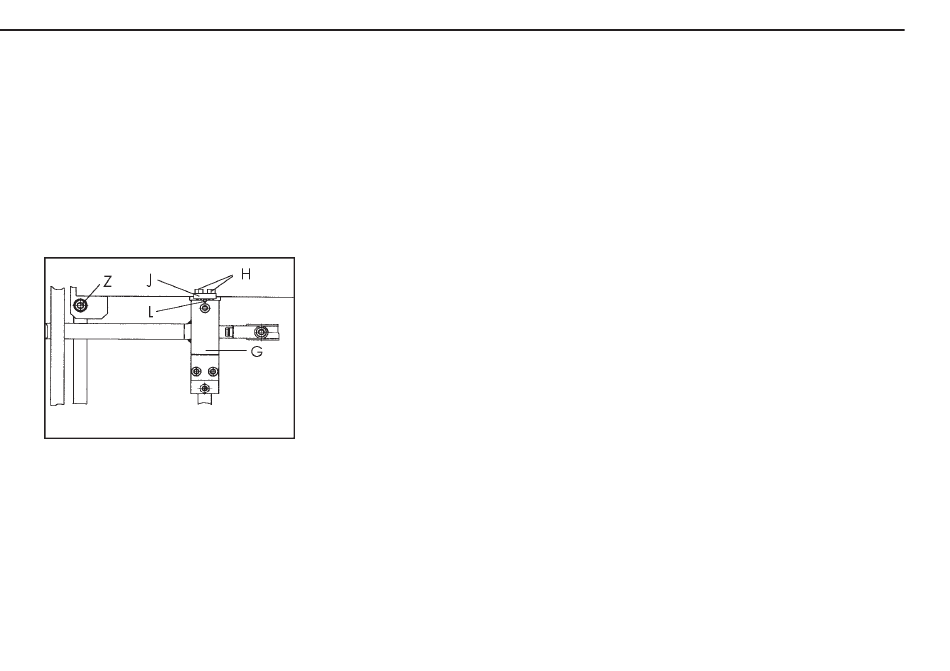

– Vier Innensechskantschrauben (Z) M6x12 abschrauben und mit den
Unterlegscheiben zur Seite legen.
– Messzelle mit Koppelstab und Elektronikgehäuse zusammen aus dem Unterbau
heben.
– Die unter dem Messzellengehäuse liegenden Unterlegscheiben entfernen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
