Schnittstellenbelegung am Waagengehäuse
Anschluss des Waagengehäuse
Die FCA - Waagengehäuse sind serienmäßig mit einer RS 232
Schnittstelle, sowie einem Verbindungskabel ausgestattet.
Der 12 polige Rundsteckverbinder für den Anschluß an eine Bedieneinheit
hat folgende Anschlußbelegung.

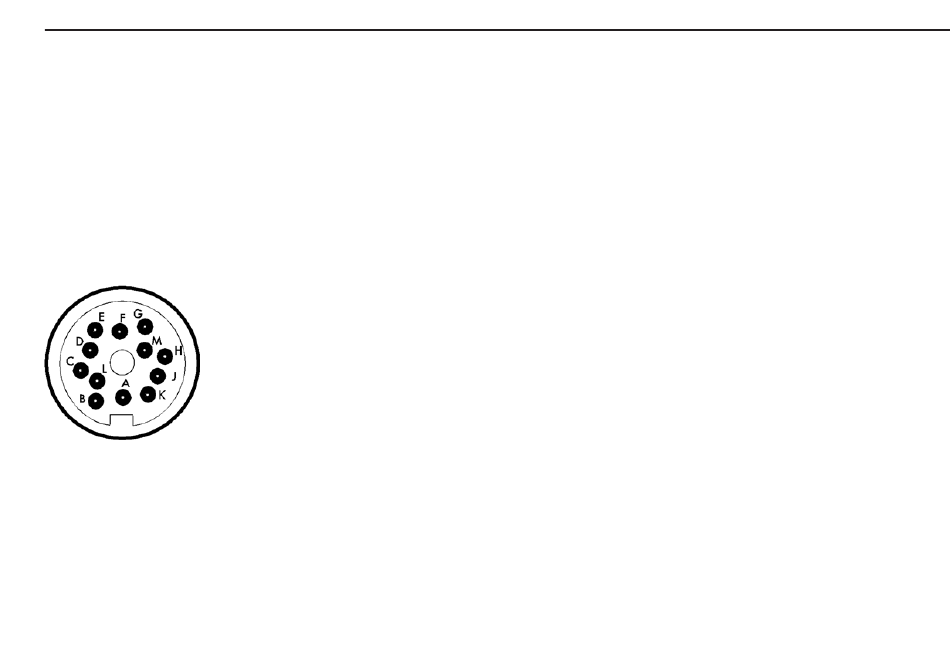

Pinbelegung:
A
RxD - TxD - N
B
frei
C
frei
D
frei
E
Signal GND
F
Verriegelungsschalter für das Justieren
(herausgeführt)
G
VCC (24V Versorgung)
H
frei
J
GND (24V Versorgung)
K
GND (24V Versorgung)
L
RxD - TxD - P
M
VCC (24V Versorgung)
