5 ELEKTROANSCHLUSS

Der E-Motor ist mit einer Klemmleiste ausgerüstet. Die externe Motorsteuerung ist, wie alle Elektroan-
schlüsse, von einem Elektriker fachgerecht anzuschließen.
GEFAHR Arbeiten an der elektrischen und elektronischen Ausrüstung der Anlage dürfen
nur von einer Elektrofachkraft oder von eingeschultem Personal unter Leitung und
Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Vorschriften durch-
geführt werden.
ACHTUNG Schmelzsicherungen schützen den Motor nicht vor Überbelastungen sondern le-
diglich die Netzzuleitungen oder Schaltanlagen gegen Schäden bei Kurzschluss.
Der Elektromotor ist in jedem Fall mit einem Motorschutzschalter zu schützen der je nach Schaltung
des Motors auf den am Typenschild ersichtlichen Nennstrom einzustellen ist. Es dürfen nur Motor-
schutzschalter mit Zulassungen nach folgenden Normen verwendet werden: IEC, UL, CSA.
ACHTUNG Motorschutzschalter auf den richtigen Wert einstellen, nie über max. Nennstrom
laut Typenschild einstellen.
Es wird empfohlen, die entsprechende elektrische Steuerung für den Separator, bzw. für den Separator
und Tauchmotorpumpe von der Fa. BAUER zu beziehen, da diese bereits auf die entsprechenden An-
triebsmotoren abgestimmt sind.
ACHTUNG Beim elektrischen Anschluss auf den richtigen Drehsinn der Schneckenwelle ach-
ten !

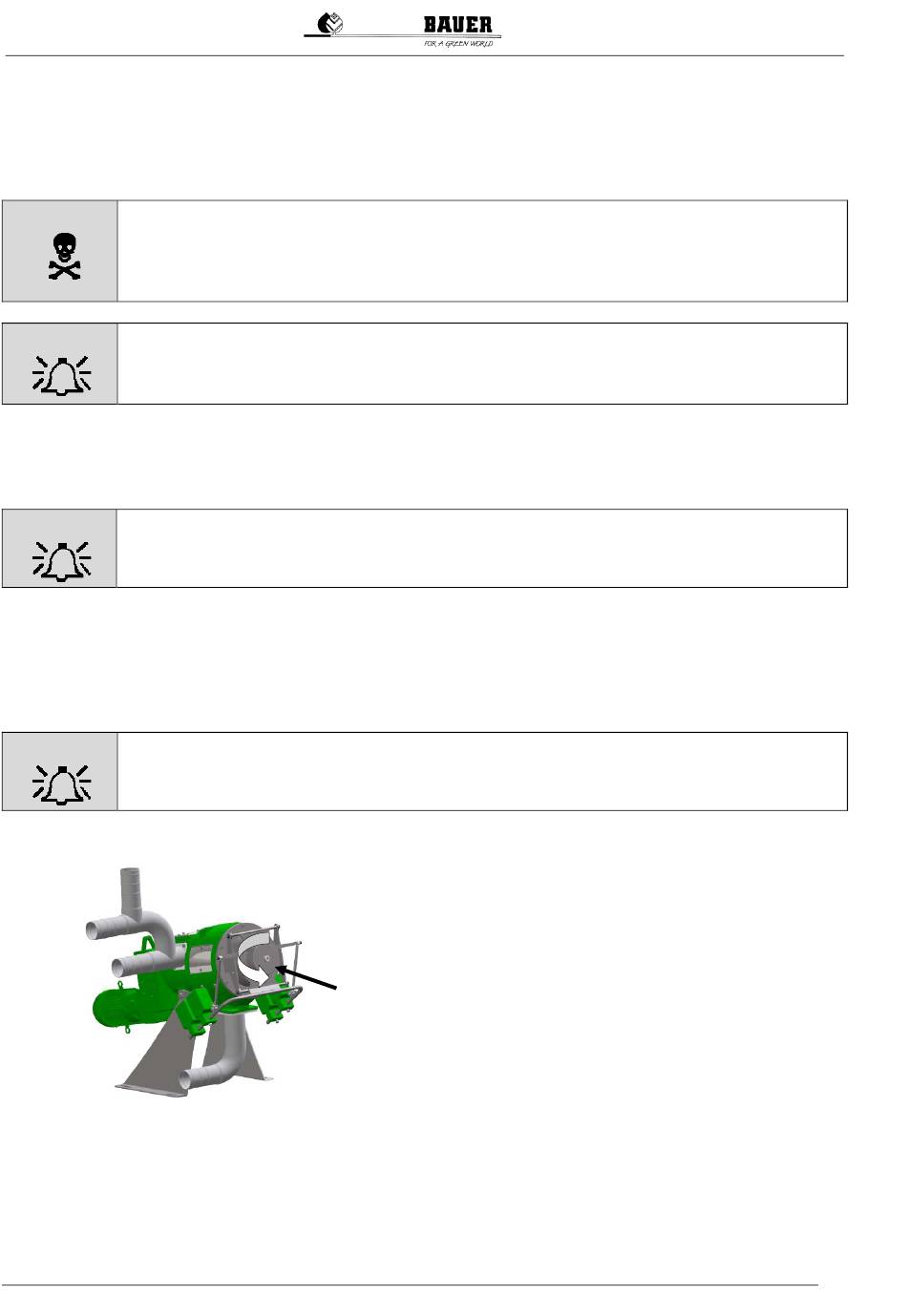

Abb. 5-1 Drehrichtung Schnecke
16
S
Die Schneckenwelle dreht sich beim Vorlauf gegen den
Uhrzeigersinn
(Blickrichtung: von Ausstoßregler auf Getriebemotor)
Blickrichtung
Ist dies nicht der Fall, so sind zwei der stromführenden
Leiter am Anschluss des Getriebemotors oder im Schalt-
schrank zu vertauschen.
