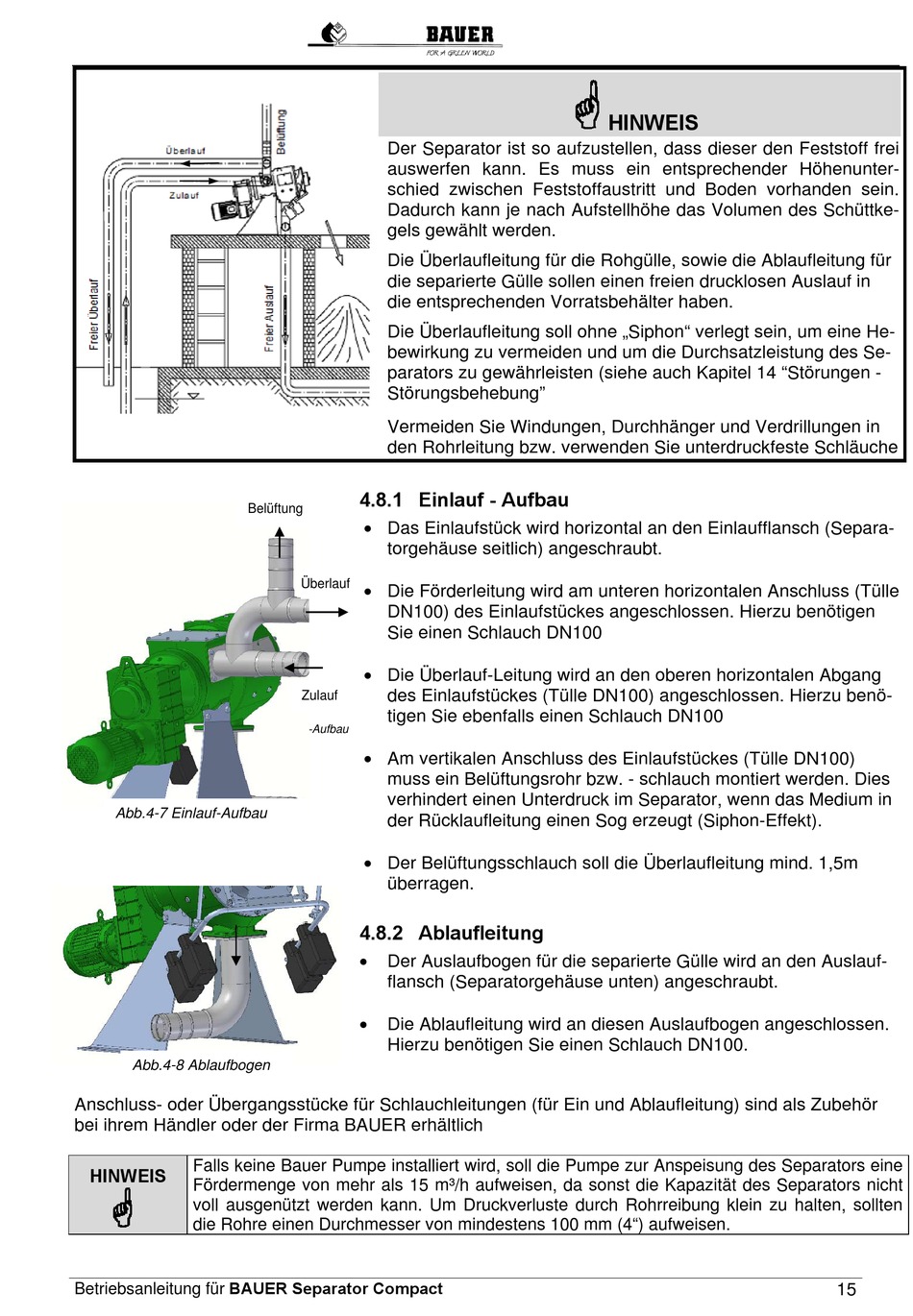

Einlauf - Aufbau; Ablaufleitung - Bauer Separator Compact Betriebsanleitung

Abb 4.7 Standard-Aufbau
Abb.4-7 Einlauf-Aufbau
Abb. 4-8 Ablaufleitung
Abb.4-8 Ablaufbogen
Anschluss- oder Übergangsstücke für Schlauchleitungen (für Ein und Ablaufleitung) sind als Zubehör
bei ihrem Händler oder der Firma BAUER erhältlich
Falls keine Bauer Pumpe installiert wird, soll die Pumpe zur Anspeisung des Separators eine
HINWEIS
Fördermenge von mehr als 15 m³/h aufweisen, da sonst die Kapazität des Separators nicht
voll ausgenützt werden kann. Um Druckverluste durch Rohrreibung klein zu halten, sollten
die Rohre einen Durchmesser von mindestens 100 mm (4") aufweisen.
Betriebsanleitung für BAUER Separator Compact
Der Separator ist so aufzustellen, dass dieser den Feststoff frei
auswerfen kann. Es muss ein entsprechender Höhenunter-
schied zwischen Feststoffaustritt und Boden vorhanden sein.
Dadurch kann je nach Aufstellhöhe das Volumen des Schüttke-
gels gewählt werden.
Die Überlaufleitung für die Rohgülle, sowie die Ablaufleitung für
die separierte Gülle sollen einen freien drucklosen Auslauf in
die entsprechenden Vorratsbehälter haben.
Die Überlaufleitung soll ohne „Siphon" verlegt sein, um eine He-
bewirkung zu vermeiden und um die Durchsatzleistung des Se-
parators zu gewährleisten (siehe auch Kapitel 14 "Störungen -
Störungsbehebung"
Vermeiden Sie Windungen, Durchhänger und Verdrillungen in
den Rohrleitung bzw. verwenden Sie unterdruckfeste Schläuche

4.8.1 Einlauf - Aufbau

Belüftung
 Das Einlaufstück wird horizontal an den Einlaufflansch (Separa-
torgehäuse seitlich) angeschraubt.
Überlauf  Die Förderleitung wird am unteren horizontalen Anschluss (Tülle
DN100) des Einlaufstückes angeschlossen. Hierzu benötigen
Sie einen Schlauch DN100
 Die Überlauf-Leitung wird an den oberen horizontalen Abgang
des Einlaufstückes (Tülle DN100) angeschlossen. Hierzu benö-
Zulauf
tigen Sie ebenfalls einen Schlauch DN100
 Am vertikalen Anschluss des Einlaufstückes (Tülle DN100)
muss ein Belüftungsrohr bzw. - schlauch montiert werden. Dies
verhindert einen Unterdruck im Separator, wenn das Medium in
der Rücklaufleitung einen Sog erzeugt (Siphon-Effekt).
 Der Belüftungsschlauch soll die Überlaufleitung mind. 1,5m
überragen.

4.8.2 Ablaufleitung


Der Auslaufbogen für die separierte Gülle wird an den Auslauf-
flansch (Separatorgehäuse unten) angeschraubt.

Die Ablaufleitung wird an diesen Auslaufbogen angeschlossen.
Hierzu benötigen Sie einen Schlauch DN100.
HINWEIS
15
