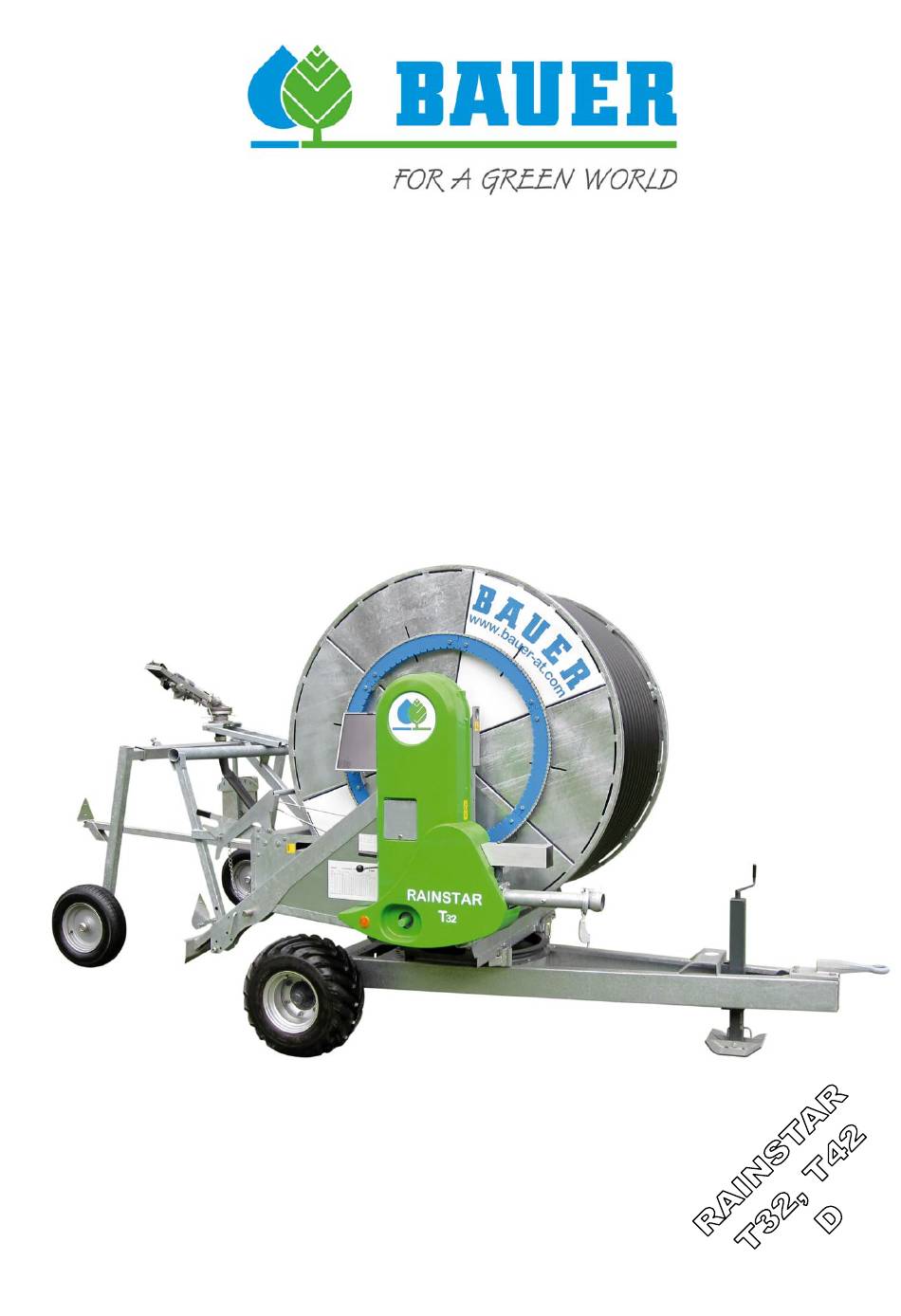

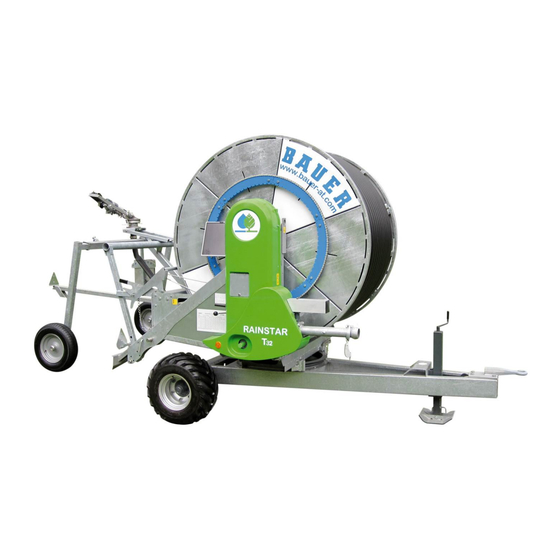

- Seite 1 BETRIEBSANLEITUNG für RAINSTAR Baureihe T32, T42 Version III – 2017 Art. Nr. 827 9980...
-
Seite 2: Einleitung
Die Anleitung wurde so ausführlich wie möglich gestaltet. Sollten trotzdem weitere Fragen auftreten, können Sie die Auskunft von Ihrem Händler, bzw. direkt über die Firma BAUER in Voitsberg / Österreich, anfordern. Wir weisen darauf hin, dass der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder einer bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist, oder dieses abändern soll. - Seite 3 Seriennummern Händler: Name: Adresse: Tel./Fax: Datum der Auslieferung: Hersteller der Maschine: Röhren- und Pumpenwerk BAUER Ges.m.b.H. Kowaldstr. 2 A - 8570 Voitsberg Tel.: +43 3142 200 - 0 Fax: +43 3142 200 -320 /-340 e-mail: sales@bauer-at.com www.bauer-at.com Besitzer bzw. Betreiber:...
-
Seite 4: Inhaltsverzeichnis
DIE HÄUFIGSTE KOMBINATION VERSCHIEDENER KONSTANTEN: ............. 32 STOPP - SENSOR ............................33 BEDIENUNG DES BAUER ECOSTAR 4300 ....................34 7.7.1 GESCHWINDIGKEITSEINSTELLUNG ..................35 7.7.2 VOR – bzw. NACHBEREGNUNG ....................35 ... - Seite 5 14.3 KOMBIABSCHALTUNG ..........................66 15 EINWINTERUNG - ENTLEERUNG ....................66 16 WARTUNG UND PFLEGE ......................67 17 TECHNISCHE DATEN ........................68 18 FEHLERBESCHREIBUNG UND BEHEBUNG ................70 19 KONFORMITÄTSERKLÄRUNG ..................... 71 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 6 Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 7 Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 8: Allgemeine Hinweise
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung, der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Der BAUER RAINSTAR darf nur von Personen benutzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen... -
Seite 9: Allgemeines
2. ALLGEMEINES BAUER Erzeugnisse sind mit Sorgfalt und unter laufender Kontrolle hergestellte Maschinen und Geräte. BAUER RAINSTARS der Typen T32, T42 sind Maschinen mit Turbinenantrieb, die eine mechanisierte und damit arbeitszeitsparende Beregnung ermöglichen. Die Aufstellung bzw. die Umstellung der Geräte erfolgt zeitsparend mittels Traktor, die Bedienung beschränkt sich auf wenige Handgriffe. - Seite 10 Der Sicherheitsabstand beim Unterfahren einer Leitung gilt als erfüllt, wenn die Abstände gemäß Tabelle in der dargestellten Weise eingehalten werden. Dabei darf der Flüssigkeitsstrahl das Leiterseil berühren, jedoch nicht über das Leiterseil reichen. Regner gummibereift Regner mit Kufen Durchfahrtsrichtung der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 11: Sicherheitsabstand Z In M, Am Boden Gemessen
Daher sollten Parallelführungen von Metall-Rohrleitungen mit Hochspannungsleitungen vermieden oder so kurz wie möglich gehalten werden. Bei Verwendung von Kunststoffrohren gibt es keine derartigen Probleme. Vorsicht! Rohrleitungsstücke im Bereich von Hochspannungsleitungen nie senkrecht stellen! Nur waagrecht transportieren! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 12: Warnbildzeichen
Sicherheitsabdeckungen dürfen während des Betriebes nicht entfernt werden. Bei Reparaturarbeiten sicherstellen, dass sich die RAINSTAR Haspel nicht bewegt. PE-Rohr lockern. ACHTUNG ! SICH NICHT IM HINTEREN BEREICH DES RAINSTAR AUFHALTEN ! Quetschgefahr durch einlaufendes Regner Stativ. Abstand halten! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 13: Beschreibung
Das Gerät besteht im Wesentlichen aus dem zweirädrigen Fahrgestell, dem Drehgestell, mit dem sich die Rohrhaspel bis zu 270° in die Beregnungsgasse schwenken lässt, dem PE-Spezialrohr, Antriebssystem bestehend aus der Vollstromturbine TVR 18 und dem vierstufigen Kompaktgetriebe, sowie dem Radstativ mit dem BAUER Weitstrahlregner. - Seite 14 Am Feld ist der Gerätetransport von Hydrant zu Hydrant mit seitlich hochgehobenem Stativ möglich. Die Fahrgeschwindigkeit ist in dieser Transportstellung den Gegebenheiten anzupassen und mit max. 5 km/h begrenzt. Weiters ist darauf zu achten, dass für diesen Gerätetransport eine größere Fahrbreite benötigt wird. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 15: Inbetriebnahme
Die RAINSTAR Spurweite auf den gewünschten Wert einstellen und fixieren Spurweitenanzeige (Punkt 3), Fixierung (Punkt 1+2) 1.4. Fixieren der Achsen mit Schrauben 1+2 1.5. Den Deichselstützfuß montieren. 1.6. RAINSTAR auf Räder und Stützfuß am Boden abstellen. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 16 Montage je nach Anhängehöhe des Traktors durchführen. Der RAINSTAR soll in angehängtem Zustand etwa waagrecht stehen. Achtung: Schrauben mit 210 Nm festziehen! Entfernen der Fixierlasche an der Rohrhaspel Entfernen des Fixierbandes am Getriebeschalthebel. Der Schalthebel bleibt in gleicher Position. Entfernen der Fixierlasche am Stativliftbügel der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 17 Das Stativ (Liftbügel) händisch nach rückwärts ziehen, bis das Rohr gespannt ist. (ca. 50 cm) Das Stativ hängt in halb abgesenkter Position. Schaltrohr für Abschaltung am Stativliftbügel montieren. Achtung: Abschaltung auf Funktion testen! Fehlfunktion kann Schaden am Gerät verursachen! (siehe Betriebsanleitung) der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 18 Hinweis: Der Bogen am Regner Anschlussrohr muss dabei oben (am Pendel) liegen. Regner am Stativ montieren. ACHTUNG : Bei der Regner Montage , Schraube von unten nach oben montieren. Gewichte am Pendel montieren der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 19 Bei asymmetrischer Stativausführung ist das Rad, das in der Spur des PE-Rohres verläuft, innen vom Radträger zu montieren. Das gegenüberliegende Rad kann innen oder außen vom Radträger montiert werden. Bei symmetrischer Stativausführung können beide Räder innen oder außen montiert werden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 20: Vorbereitung Für Den Einsatz
Stativrad mit bis zu 2 Gewichten belastet werden. (siehe Tabelle) Zusätzlich ist ein zweiter Stativhaken zu verwenden. Beim Weitstrahlregner den Sektor einstellen (ca. 220° für volle Streifenbreite). Weitere Hinweise siehe eigene Betriebsanleitung für den Regner. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 21: Transport Des Gerätes Zum Einsatzort
Dringen die Stützen bei sehr hartem Untergrund trotz der spitzen Schaufeln nicht ausreichend in den Boden ein, müssen die Stützen in ein vorher gegrabenes Loch ACHTUNG abgesenkt werden, um eine ausreichende Stabilität des Gerätes zu gewährleisten. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 22: Stativ Absenken
Getriebeschalthebel vorsichtig nach unten drücken - Stativ senkt sich langsam ab. Der Standort des Bedieners muss dabei außerhalb vom Stativ Absenkbereich sein. ACHTUNG! Getriebeschalthebel in Stellung „PE-Rohrabzug“ bringen. Den Schalthebel nach unten drücken und einrasten. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 23: Abschaltfunktion Prüfen
Falls das Rohr längere Zeit der Sonnenbestrahlung ausgesetzt war oder aus anderen Gründen die Oberflächentemperatur mehr als 35° C erreicht, muss es vor dem Aus- WICHTIG ! oder Einziehen durch hindurchfließendes Wasser mehrere Minuten lang abgekühlt werden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 24: Arbeitsschema Ii: Pe-Rohr Abrollen
Der Einstellbolzen an der Turbine, der das Zahnsegment der Regelung begrenzt, ist nach nebenstehender Tabelle einzustellen. Eine falsche Einstellung kann zum Blockieren der Turbinenregelung führen! Der Förderstrom ist aus der Leistungstabelle ersichtlich. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 25: Pe-Rohr Einzug Einschalten
Getriebeschalthebel in Stellung „PE-Rohreinzug“ bringen. Der Rohreinzug beginnt. Die gewünschte Einzugsgeschwindigkeit wird mit den Tasten im Betriebsmodus des ECOSTAR 4300 eingegeben. Die Einzugsgeschwindigkeit kann jederzeit, auch während des Betriebes der Maschine geändert werden. Siehe Regelung der Einzugsgeschwindigkeit mit ECOSTAR der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 26: Einzug Stoppen, Wiederstart, (Schnellabschaltung)
Beim Antrieb mit der Gelenkwelle ist die automatische Endabschaltung außer Funktion. Es muss daher die Gelenkwelle rechtzeitig gestoppt werden und das letzte Rohrstück mit HINWEIS !! dem Handrad manuell aufgehaspelt werden. Damit werden Gewaltschäden am Stativ, an der Abschaltvorrichtung, am Getriebe etc. vermieden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 27: Ecostar 4300
Die Elektronik des ECOSTAR 4300 ist robust gebaut und bei verschiedenen Klimabedingungen getestet. Sollte es trotzdem zu Störungen kommen, ist es sinnvoll die gesamte Elektronikbox zu tauschen. Bei einem schadhaften Sensor kann auch nur der Sensor getauscht werden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 28: Anzeigen Und Menü Übersicht
Die Taste MENÜ 5 x drücken, um zur Anzeige von A: +45123456 Menü 6 zu gelangen. B: +45234567 (Nur wenn GSM ausgewählt ist.) Erscheint das Zeichen █ auf dem Display, bedeutet dies, dass die jeweilige Funktion eingeschaltet ist. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 29: Standardmenü
Die Batterie wird aufgeladen, wenn die Spannung unter 14,0 Volt liegt. VOR- Aktuelle Vorberegnungszeit. NACH- Aktuelle Nachberegnungszeit. Nach Drücken der Tasten VOR oder NACH können Vor- und Nachberegnungszeit mit den Tasten „+“ und „–“ geändert werden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 30 Mit dieser Funktion kann die Startzeit der Maschine bis auf 24 Stunden verschoben werden. Für die Einstellung der Startzeit die „PROG“-Taste 3 x drücken und die Zeit mit den Tasten „+“ und „–“ einstellen. BETRIEBSSTUNDEN Die Gesamtbetriebsstunden seit der ersten Inbetriebnahme der Elektronik. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 31 Die Geschwindigkeit wird mit den Tasten „+“ und „ –“ eingestellt. Sie ändert sich zunächst schrittweise um 0,1 m/h, nach 10 Schritten um 1,0 m/h. Die Geschwindigkeit kann jederzeit verändert werden, auch während die Maschine läuft. Bei der Überprüfung der Zeiteinstellung wird die neue verbleibende Beregnungszeit angezeigt. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 32: Programmieren Von 4 Verschiedenen Geschwindigkeiten
DRÜCKEN Durch Drücken der „PROG“-Taste wird das Programm gespeichert und die Beregnung erfolgt entsprechend des Programms. Durch Drücken der „MENÜ“-Taste wird das Programm gelöscht und die Geschwindigkeit bleibt für die gesamte Beregnungsbahn gleich. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 33: Statusanzeigen
VORBEREGNUNG: Maschine führt Vorberegnung aus. NACHBEREGNUNG: Maschine führt Nachberegnung aus. Es gibt verschiedene Konstanten, die vom Bediener eingestellt werden können. Diese Konstanten bleiben jahrelang gespeichert, auch wenn die Batterie längere Zeit abgesteckt ist. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 34: Die Häufigste Kombination Verschiedener Konstanten
Das Öffnen der Frontplatte muss sehr vorsichtig erfolgen. ACHTUNG! Um den Feuchtigkeitsschutz durch die Deckeldichtung zu garantieren, muss auch das Schließen des Deckels mit Sorgfalt durchgeführt werden! Schweiß – und Reparaturarbeiten am RAINSTAR dürfen nur bei ACHTUNG! abgestecktem Akku erfolgen! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 35: Stopp - Sensor
Wird die Taste PROG/POWER ON gedrückt oder das PE-Rohr wird ausgezogen, so wird die Elektronik wieder aktiviert. Die Batterie wird nur dann geladen, wenn die Elektronik aktiv ist. Im Standby-Modus erfolgt keine Ladung. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 36: Bedienung Des Bauer Ecostar 4300
BEDIENUNG DES BAUER ECOSTAR 4300 KURZFASSUNG: PE – Rohr ausziehen oder ablegen Wasser anschließen Getriebe einkuppeln ECOSTAR: Eingabe nur im Standardmenü vornehmen: Einzugsgeschwindigkeit vom vorhergehenden Einzug übernehmen, oder neu eingeben. "START-RESET“ Taste drücken. Vorberegnung bei Bedarf aktivieren Nachberegnung bei Bedarf aktivieren Wasserzufuhr öffnen... -
Seite 37: Geschwindigkeitseinstellung
Dieser Wert “8” kann im Programm (Programmkonstante Nr. 2 und Nr. 3) verändert werden – siehe Parameterblatt 1: Konstanten. Ist die Vorberegnungsfunktion aktiviert, läuft die Maschine nach dem Start ca. 1/2 Meter, und bleibt dann für die Vorberegnungszeit stehen. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 38: Start
Die Turbine kann nur dann starten, wenn sich der Abschaltbügel und somit der Abschaltsensor in Betriebszustand befinden (PE-Rohr ist ausgezogen). Wird die „START–RESET“ Taste gedrückt, schließt sich die Turbinenklappe, das Zahnsegment am Stellmotor dreht sich zum Begrenzungsbolzen und die Abschaltklappe (falls vorhanden – Option) öffnet sich. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 39: Überwachung
Einzug stehen, der Regner bleibt jedoch weiter in Betrieb. Um eine lokale Überberegnung um den Regner zu vermeiden, ist das Gerät nur für kurze Zeit bei Bedarf ohne Einzug zu betreiben, und danach mit der „START“ Taste wieder in Betrieb zu nehmen!! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 40: Druckschalter ( Option )
Rohrlänge eingeben „START“ drücken Druck erhöhen od. Netz od. Pumpstation hat Einzugsgeschwindigkeit enspr. zu wenig Druck Leistungstabelle eingeben Eizugsgeschwindigkeit wird nicht Falsche Übersetzung ändern erreicht Getriebeübersetzung Turbinenregelung Fremdkörper entfernen blockiert der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 41: Vorgangsweise Beim Programmieren
Wenn man die Taste “MENÜ” drückt geht das Programm auf die Standardanzeige zurück und speichert die geänderten Maschinendaten. Wird die Taste „MENÜ“ nicht gedrückt, geht ECOSTAR 4300 nach 1 Minute zurück in den Normalmodus, die Einstellungen der Konstanten werden nicht gespeichert. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 42 Beim anschließenden Drücken der „PROG“-Taste werden die Maschinendaten angezeigt. Wenn die Wassermenge (laut Leistungstabelle) Konstante 11 und der Abstand zwischen Beregnungsspuren (Streifenbreite laut Leistungstabelle) ACHTUNG! Konstante 12 nicht eingegeben wird , ist der angezeigte Niederschlag am Display nicht richtig. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 43 0 = metrische Einheiten [m] 1 = US-Einheiten [ft.] 0 = GSM-Modem nicht aktiv 1 = GSM-Modem 2 = GSM-Modem, nur Nummern auf der SMS-Liste Erste Telefonnummer zum Anruf von „A“ Zweite Telefonnummer zum Anruf von „B“ der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 44: Akku
Während des Einsatzes der Batterie am ECOSTAR sind keine besonderen Vorkehrungen zu treffen, da eine ständige Aufladung der Batterie durch das Solar Paneel erfolgt. 1. Jedes neue, von der Fa. BAUER ausgelieferte RAINSTAR Beregnungsgerät, das mit einer elektronischen Steuerung ECOSTAR ausgestattet ist, wird mit einer voll aufgeladenen, betriebsbereiten Batterie ausgerüstet. -
Seite 45: Solarpaneel
Durch Drehen der Magnetscheibe im Uhrzeigersinn muss die Anzeige für das ausliegende Rohr von 0 m aufwärts zählen. Zählt der Entfernungszähler in die umgekehrte Richtung, dann muss der Geschwindigkeitssensor umgedreht werden, so dass der Kabelanschluss oben ist. Abstand 1 - 3 mm zwischen Doppelsensor und Magnetscheibe. Kabelanschluss unten Geschwindigkeitssensor der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 46: Begrenzungsanschlag Für Turbinen - Regelklappe Mit Ecostar 4300
Ist die Anzeige 000 m, oder wesentlich weniger als die Länge des ausgezogenen Rohres, hat eine Einstellung zu erfolgen 4. Kontrolle der mechanischen Übertragung zum Stopp-Sensor durchführen 5. Einstellung des Anschlagbolzens für das Zahnsegment der Regelklappe anhand der aufgeklebten Tabelle überprüfen der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 47: Option - Sms
Die Maschine wurde per SMS gestoppt. STOPP DISTANZ: Die Maschine hat den Endpunkt erreicht. (Konstante 8) ÜBERWACHUNGSZEIT: Die Maschine hat sich aufgrund einer Fehlfunktion seit nn Minuten nicht bewegt (Konstante 4). Vor dem Fortsetzen Maschine überprüfen. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 48 Wenn ausgewählte Nummern verwendet werden, erscheinen diese auf dem Display des PR10-12, wenn SMS von einem Telefon empfangen werden. Die Nummer muss immer in der gleichen Form eingegeben werden, z. B. +44213 ... 0044213 ... 213... der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 49 Zeichen einer Nachricht. Es kann jede SMS empfangen Status werden, aber nur bekannte Befehle werden ausgeführt. Wenn eine SMS gesendet wird, erscheint Folgendes auf dem Display: SMS senden senden, ausgehende Telefonnummer sowie #: +45123456 aktueller Betriebszustand. Status Betrieb der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 50 Das BGS2T GSM Modem von Cinterion verfügt über ein LED, das den Status anzeigt. Betriebsstatus GRÜN GELB Blinkt schnell – Netzsuche oder – keine SIM-Karte eingesteckt – keine PIN eingegeben – kein GSM-Netz vorhanden STANDBY Blinkt langsam (im Netz registriert) Verbindung (TALK) der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 51: Kabelanschlüsse - Anschlusschema
24 Nicht belegt * Falls der Distanzzähler in die falsche Richtung zählt, muss der Geschwindigkeitssensor umgedreht werden. Achtung: Modem Strom nur vorhanden, wenn die ACHTUNG! Maschinendaten Konstante 30 auf 1 oder 2 eingestellt ist !!! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 52 Ansicht der Öffnungen für den Anschluss der Steckverbindungen (zeigt die Nummer der Steckverbindungen) Antenne Die Antenne, die das Signal für das GSM Modem liefert, soll so platziert sein, dass das Signal unter allen Bedingungen gut ist. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 53: Checkliste Für Ecostar 4300
Batterie erhalten. Beim Wiederanschließen der Batterie darf es zu keiner Verwechslung der „Plus“ und „Minus“ Klemmen kommen, da sonst ein Kurzschluss entsteht und die Sicherung fällt, oder die Elektronik zu Schaden kommen kann. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 54 Vorgangsweise (siehe auch Betriebsanleitung) a) Einzugsgeschwindigkeit auf 11,1 m/h einstellen b) Die Taste PROGRAMM 3x drücken, mit dieser Folge erscheint das Parameterblatt Nr. 1, durch weiteres drücken der PROGRAMM Taste gelangt man zur Konstante 7. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 55 1. Schließt die elektrische Absperrklappe (Überdruckabschaltung) am Ende des Beregnungsstreifens nicht (Öffnen bei pe schließt Unterdruckabschaltung), ist der Abschaltsensor falsch eingestellt Abschaltsensor nicht einstellen (Sensorabstand zu klein). Im Menüfenster verschwindet die Sensoranzeige ( ) nicht. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 56 Funktionen auf, sind die im ECOSTAR eingegebenen Daten offene gemäß d. Konstanten in Parameterblatt Nr. 1 und der Maschinendaten in Fragen Parameterblatt Nr. 2 zu überprüfen. Gegebenenfalls ist d. Kundendienstabteilung im Werk zu konsultieren. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 57: Tabelle Für Vor- Und Nachberegnung
13,2 11,0 72,0 36,0 24,0 18,0 14,4 12,0 10,3 78,0 39,0 26,0 19,5 15,6 13,0 11,1 84,0 42,0 28,0 21,0 16,8 14,0 12,0 10,5 90,0 45,0 30,0 22,5 18,0 15,0 12,9 11,3 10,0 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 58: Wickelvorrichtung
Führungsteil (3) befestigt. Den Rollenträger (6) mit Rolle montieren. Schritt 4: Der Führungsteil (3) des Wickelschlittens wird durch Drehen der Wendelnutspindel (2) zum äußeren rechten Wendepunkt der Nut gebracht Wert X 1. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 59 2 um 15 - 20 mm / 0,59 – 0,79 inch symmetrisch vergrößert werden ! Schritt 5: Den rechten Führungsholm, durch Drehen der Wendelnutspindel, zur Haspelwangeninnenkante stellen (siehe Tabelle) PE – Rohr T 32 T 32, T 42 T 42 T 42 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
- Seite 60 Uhrzeigersinn, siehe Skizze) gedreht werden. Der Wickelschlitten bewegt sich dabei vom Wendepunkt ausgehend nach links, ( Richtung A ). Schritt 6: Wickelkette (1) montieren, Haspel unverändert mit Einlaufbogen nach unten. Spannen der Wickelkette (1). der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 61: Abschaltung Und Sicherheitseinrichtung
über ein Gestänge den Getriebeschalthebel betätigt. Dadurch wird der Antrieb gestoppt. Um unangenehme Folgen eines fehlerhaft aufgewickelten Rohres zu vermeiden, wird die Abschaltung in diesem Fall ebenfalls durch den Schaltbügel betätigt. 11.1 EINSTELLANLEITUNG FÜR ABSCHALTUNG Getriebe G 3-4 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 62: Einstellen Der Kulisse
140 mm / 5,51 inch erreicht, danach sichern der Skt. Muttern (2) durch kontern. Die Skt. Mutter (3) wird so weit angezogen, bis die Feder (5) mit B = 20 mm / 0,79 inch vorgespannt ist, mit Mutter (4) kontern. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 63: Einstellen Des Bremshebels Zum Pe-Rohr Lüften
Die Skt. Muttern (6) auf der Gewindestange (7) werden so weit auseinander gedreht, bis sich ein Abstand von 10 mm zwischen Abschalthebel und Kulissenblech (8) entsprechend der Skizze ergibt. Sichern der Skt. Muttern (6) durch kontern. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 64: Überprüfen Der Bandbremse Zum Lüften Des Bremsbandes
Danach Schraube (18) anstellen und mit Muttern (19) kontern. Der Abschalthebel (9) ist in Abschaltstellung zu bringen. Die Skt. Mutter (15) an der Schaltstange (16) wird an den Hebel des Tastrahmens angestellt. Mutter kontern. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 65: Überprüfung Der Abschaltung
Tastrahmen (13) am PE-Rohr ( letzte Lage ) anlegen. Den Abschalthebel (9) in Stellung „PE - Rohreinzug“ bringen. Tastrahmen (13) in die Abschaltstellung ziehen. = 40mm Der Abschalthebel muss in die Abschaltstellung springen! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 66: Einstellung Turbinenbremse
Beim Stativeinlauf wird das Stativ automatisch hochgehoben. Der Regner wird dabei nicht geneigt, sondern bleibt durch die frei pendelnde Aufhängung immer in der für Wurfweite und Wasserverteilung optimalen Lage. Die Pendelvorrichtung kompensiert auch Geländeneigungen längs der Einzugsrichtung. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 67: Optionale Ausrüstungen
Verbindung mit einem Druckschalter zur automatischen Pumpenabstelleinrichtung verwendbar. Abschaltklappe-Minderdruck verwendbar, wenn eine WICHTIG! Beregnungsmaschine von dem Pumpaggregat angespeist wird. Bei gleichzeitiger Anspeisung mehrerer Beregnungsmaschinen von einem Pumpaggregat kann daher die Minderdruckabschaltung nicht verwendet werden! der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 68: Kombiabschaltung
Ist ein hydraulisches Abschaltventil aufgebaut, so müssen die dünnen Schläuche durch Öffnen der Verschraubungen ebenfalls entleert werden. Der RAINSTAR soll gereinigt, an allen Stellen nochmals frisch gefettet und möglichst unter Dach, vor direktem Witterungseinfluss geschützt, aufbewahrt werden. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 69: Wartung Und Pflege
Kugellenkkranz an Dreh- und 85 Nm Fahrgestell Zugöse 210 Nm 16.1 HINWEIS ZUR SCHMIERUNG DER HASPEL-DICHTUNG Um eine klaglose und dauerhafte Funktion der Haspeldichtung zu garantieren, ist diese zwei Mal pro Saison zu schmieren. der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 70: Technische Daten
B [mm] stück C [mm] T 32 T 42 symmetrisch Stativmaße Grund- Spurweite asym. Sym. Stativ Bereifung modell Höhe Stativ 1200-3000 (3800) 1200-2000 T 32 , T 42 165/70-R13 asymmetrisch 1100 1100 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... - Seite 71 75-280 1490 2400 75-300 1520 2480 1550 2620 75-330 85-220 1530 2410 1650 2780 75-350 1670 2760 85-270 85-300 1720 2930 85-320 1750 3050 90-260 1710 2880 1750 3010 90-280 1790 3140 90-300 der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR...
-
Seite 72: Fehlerbeschreibung Und Behebung
Regner Düse verlegt Fremdkörper entfernen generell: Anschlussdruck und Wassermenge mit Leistungstabellenwerten überprüfen Stativ wird nicht hochgehoben falsche Antriebsübersetzung richtige Getriebeübersetzung wählen Wasseraustritt im Bereich Nutring oder Dichtbüchse defekt Betroffene Teile austauschen Haspeleinspeisung (Flanschbogen) der Baureihe T32,T42 Betriebsanleitung für BAUER RAINSTAR... -
Seite 73: Konformitätserklärung
T32, T42, T52, T62 bestehend aus Beregnungsmaschine mit Stativ den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG sinngemäß entspricht. Bei einer nicht mit Bauer GmbH abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Folgende Normen derzeit gültigen Fassung wurden sinngemäß angewandt: DIN EN 12100-1 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze,...
